深基坑土钉墙及排桩加角撑支护CAD施工大样图(dwg)

[复制链接]

0

主题

0

帖子

887

积分

超级版主

Rank: 8Rank: 8

积分
887
发表于 2020-6-22 21:20:07 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 设计说明
  • 总平面图
  • 基坑围护平面图
  • 剖面图
  • 节点大样图
  • 支撑 平面布置图
  • 监测点平面布置图
  • 降水井平面布置图
  • 降水井大样图
  • 土方开挖 示意图

附件详情

拟建建筑物为3撞11层高层建筑,框剪结构,整体设1层地下室,基础采用钻孔灌注桩。基坑开挖深度5.6米~6.1米,电梯井基坑二次开挖深度2.3~2.8米。
该项目基坑围护采用钢筋土钉墙支护形式。靠近居民楼部位采用排桩 角支撑和双排桩支护,排桩后侧设置高压旋喷桩作为止水帷幕。电梯井基坑彩图砖胎膜处理。
【基坑支护】
1、高压旋喷桩:桩径700mm@500mm,采用二重管施工。
2、围护排桩旋挖成孔灌注桩:桩径700mm,混凝土强度等级为水下
C25。
3、压顶梁、支撑系统:压顶梁施工前应将支护桩桩顶浮浆凿除清理干净,压顶梁及支撑梁砼强度为C25。所有现浇钢筋砼梁底均铺设C15素混凝土100mm。
4、土钉墙:焊接井字形锁定土钉头。
12张图,编制于2014年8月。

土钉墙基坑支护

双排桩支护

成孔注浆型钢筋土钉详图

双排桩、压顶梁、连梁主筋连接构造

疏干井穿底板封闭施工详图

出土口基坑支护

深基坑土钉墙及排桩加角撑支护CAD施工大样图(dwg)

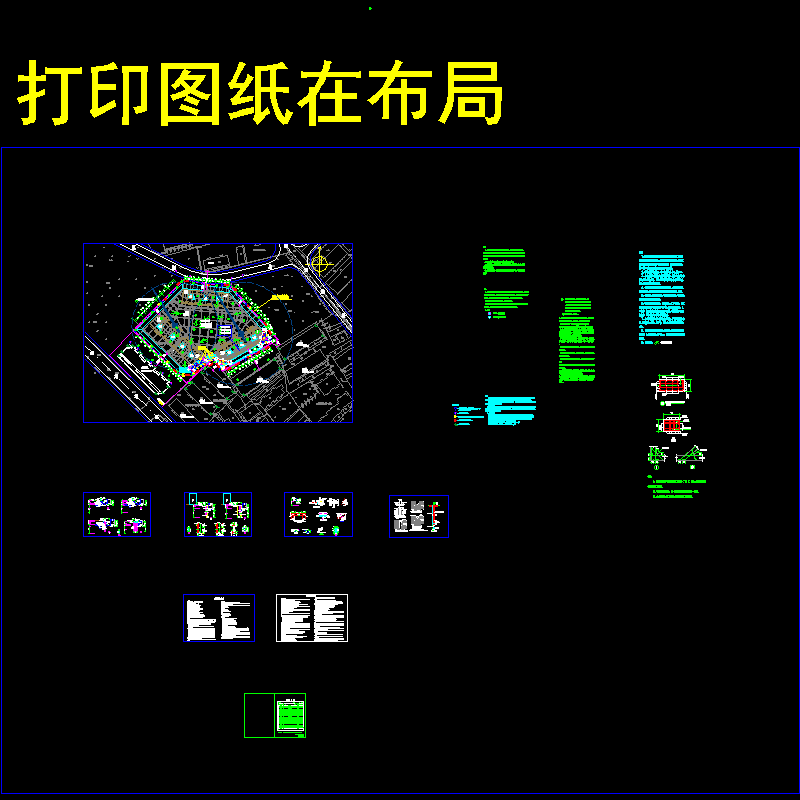

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
