水泥搅拌桩加土钉墙深基坑支护CAD施工图纸（附计算书）(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目基坑开挖深度4.4米~5.25米，电梯井坑中坑深2.55m，本 基坑工程 安全等级为三级。基坑支护采用土钉墙支护、水泥搅拌桩 土钉墙支护，电梯井基坑采用槽钢围护。
【基坑围护设计】
1、围护桩水泥搅拌桩桩径600mm，搅拌桩重力挡墙桩间搭接150mm，坑底加固搭接100/150mm。搅拌桩成桩采用四搅四喷工艺。
2、土钉采用Ф48×3.0钢管，面层为C20喷射混凝土。
9张，编制于2012年。

基坑支护剖面

基坑支护剖面

电梯井支护

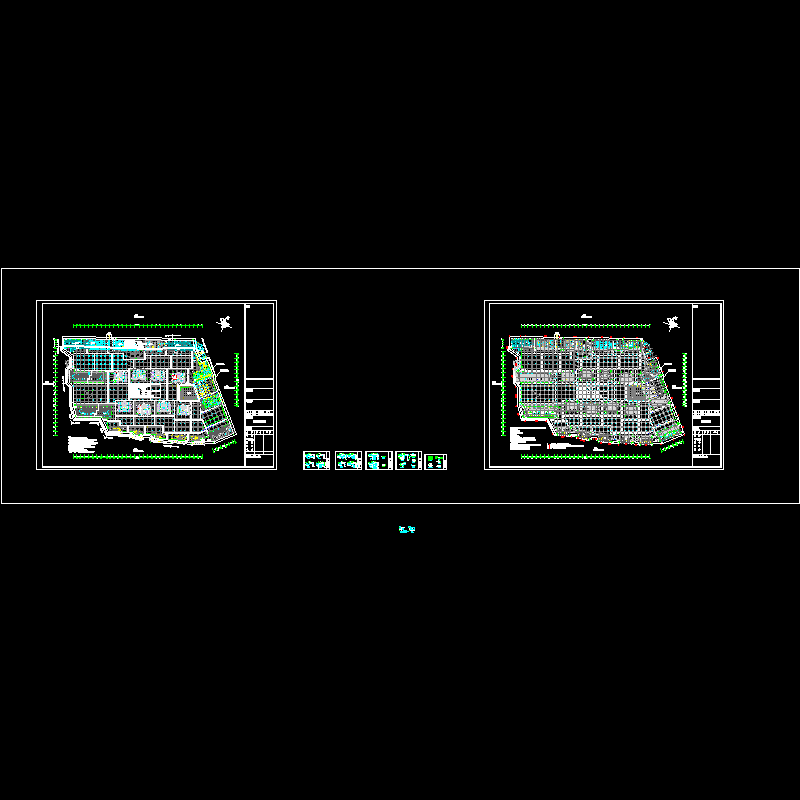

a区基坑及剖面.dwg

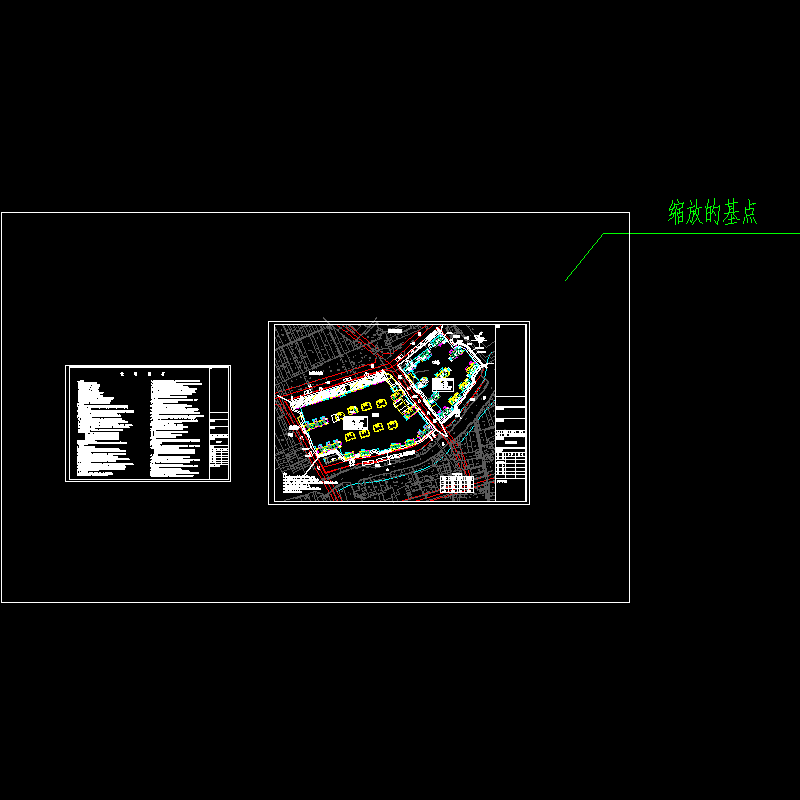

设计总说明和基坑总平图.dwg
