市政桥梁深基坑U型钢板桩加钢管支撑支护CAD施工图纸(水泥搅拌桩)(dwg)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目为跨河桥梁承台 深基坑 支护，基坑第一阶段开挖深度为3.4米，待桥台浇筑完成后架梁前继续开挖至5.4米。基坑旁边为公路，施工期间通车，周边分布各种地下管线，故基坑侧壁安全等级为一级。
【基坑支护】
基坑采用U型钢板桩 一道内支撑 坑内被动区加固的方式进行支护，U型钢板桩采用SP-U400×70×5.5，桩长15m；钢围檩为双拼HW350型钢；内支撑采用φ609钢管内支撑及HW400型钢；被动区加固采用双轴水泥搅拌桩；坑外民房侧施工两排高压旋喷桩减少钢板桩沉桩振动对民房的影响。
10张，编制于2012年。

基坑支护剖面图

基坑支护剖面图

预应力施加节点

钢围檩与支撑直交大样

剖面与大样图.dwg

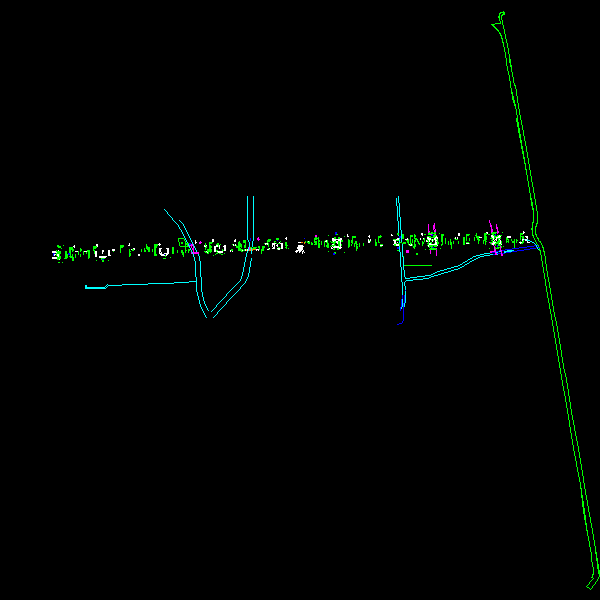

平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
