10米深基坑复合土钉墙加桩撑支护CAD施工大样图(水泥搅拌桩)(dwg)

[复制链接]

0

主题

0

帖子

1345

积分

超级版主

Rank: 8Rank: 8

积分
1345
发表于 2020-6-22 21:35:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 设计说明
  • 总平面图
  • 围护平面图
  • 之后曾平面图
  • 立柱桩定位平面图
  • 支撑梁配筋及节点详图
  • 剖面图
  • 节点详图
  • 围护桩桩身配筋详图
  • 立柱桩详图
  • 监测点布置图
  • 围护各剖面与勘探孔对照图

附件详情

拟建工程两层地下室,基坑开挖深度8.5米~10.4米,局部一层地下室开挖深度5米,地下室联通通道二次开挖深度为7.4米。
【基坑围护】
负二层地下室部位采用排桩加一道水平支撑,内支撑上部和局部负一层地下室部位采用水泥搅拌桩复合土钉墙。围护排桩采用钻孔灌注桩;围护钻孔桩后侧设置水泥搅拌桩作为挡土止水防渗挡土帷幕。坑底被动区采用水泥搅拌桩加固。水平支撑梁采用钢筋砼梁,地下室通道处第二道支撑采用钢管支撑。
13张图,编制于2013年。

支撑 平面布置图

基坑支护剖面图

地下通道支护

钢格构立柱拼接大样图

基坑支护剖面图

10米深基坑复合土钉墙加桩撑支护CAD施工大样图(水泥搅拌桩)(dwg)
第 1 张图

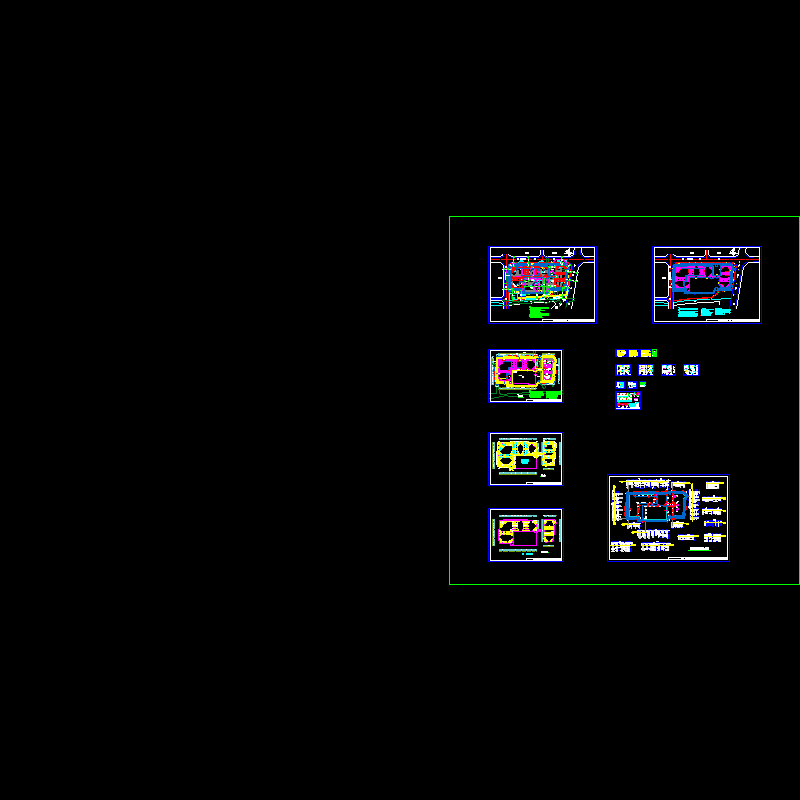

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:35:28上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ew1sccc1fsd1fw1d.rar

3.06 MB

下载  售价: 100 积分    赚积分
