18米深基坑复合土钉桩锚支护CAD施工大样图（设计计算书）(螺旋钻孔灌注桩)(dwg)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑周边环境平面示意图
• 基坑 平面布置图
• 基坑排水平面图
• 基坑监测平面布置图
• 基坑支护剖面图8张
• 支护结构大样图5张

附件详情

基坑周长约为738m，开挖深度6.5～18.1m，基坑围护面积约23178平方米。本基坑侧壁安全等级为一级，该基坑采用深层搅拌桩止水帷幕 长螺旋钻孔灌注桩 预应力锚索 复合土钉桩锚结构支护体系。
【工程重难点】
1、是本市周边环境关系最复杂的深大 基坑工程 之一，存在较多的人和物的不安全因素和隐患。
2、场地有一层④泥炭质土，该土层具有高空隙比、高压缩性、高灵敏度的特性，是典型的软土。
含CAD方案图17张，设计计算书，编制于2008年。

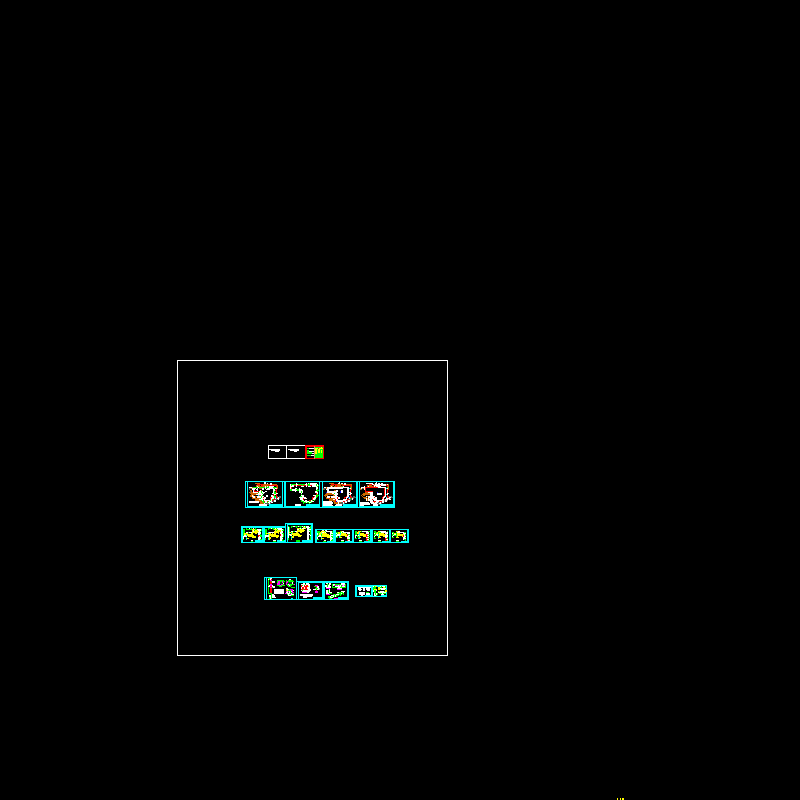

基坑支护剖面
