深基坑复合土钉墙及排桩内支撑支护CAD施工大样图(水泥搅拌桩)(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计总说明
• 总平面图
• 平面布置图
• 内支撑布置图
• 剖面图
• 大样图
• 基坑监测布置图

附件详情

工程设一层地下室，开挖深度5.85米，电梯井坑中坑开挖2.55米~3.55米，周边环境相对简单。基坑支护采用复合式土钉墙及排桩内支撑围护结构，坑中坑采用水泥搅拌桩形式支护。
【支护设计】
土钉墙：锚管连接采用套筒接头，钢管外径48mm；钻入式土钉采用一搅一喷工艺；面层为C20喷射混凝土，厚100mm。
水泥搅拌桩：桩径600mm，搭接150mm，被动区加固搭接100mm。
钻孔灌注桩：钻孔灌注桩排桩应采用跳打法施工。
冠梁、支撑：C25混凝土
井型钢构架竖向立柱：型钢插入灌注桩。
15张图，编制于2011年。

内支撑布置图

基坑支护剖面图

基坑支护剖面图

井型钢构架竖向立柱

基坑支护剖面图

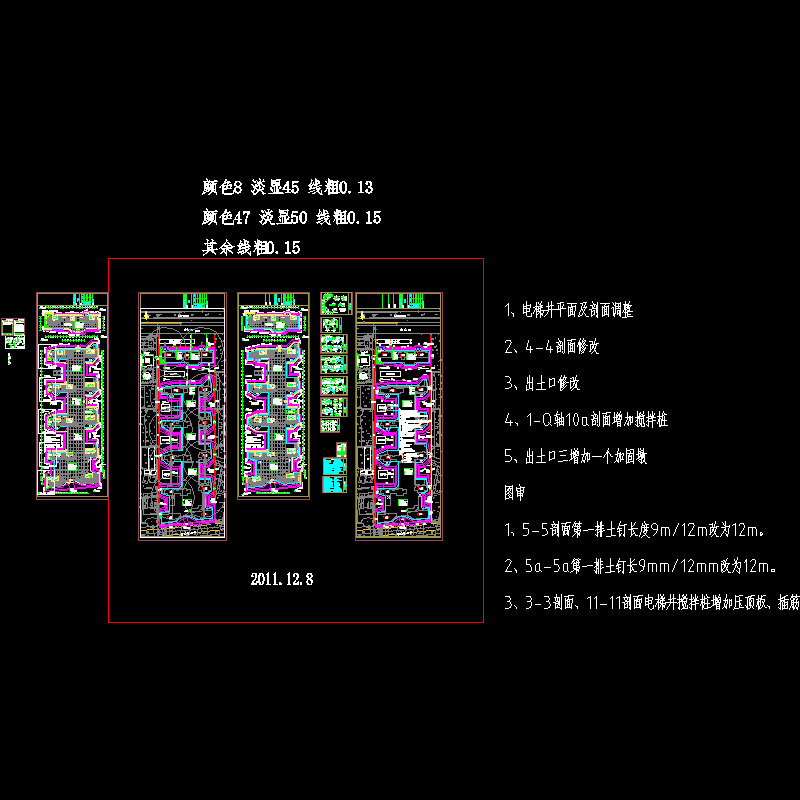

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
