18米深基坑桩锚结合复合土钉墙支护降水竣工CAD大样图(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

基坑深度较深，基坑开挖深度范围内存在强透水地层。场地四周均紧邻道路，均有地下管线。基坑西北角开挖深度约18.1米，基坑支护安全等级为一级，采用桩锚进行支护，人工挖孔桩φ1200@2400，嵌固深度约8.9m，配以3道预应力锚索，桩顶设冠梁。采用多头搅拌桩帷幕止水。其他段采用微型桩、锚索、土钉、喷砼面层所形成的复合加强型土钉墙进行支护。
27页，编制于2008年。

基坑桩锚支护

复合土钉墙支护

人工挖孔桩

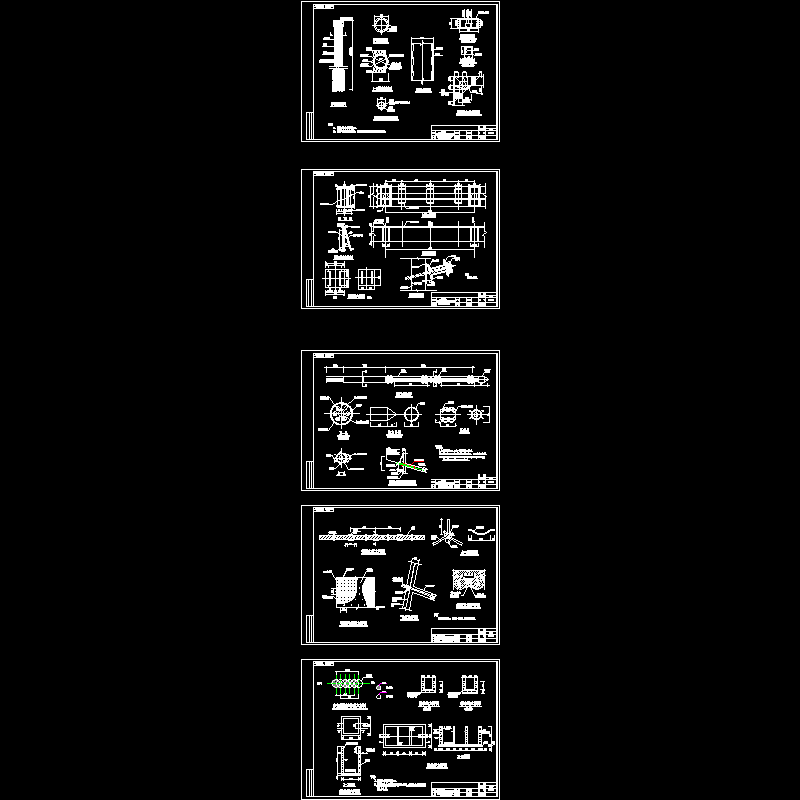

加强土钉面锚索头部大样图

复合土钉墙支护

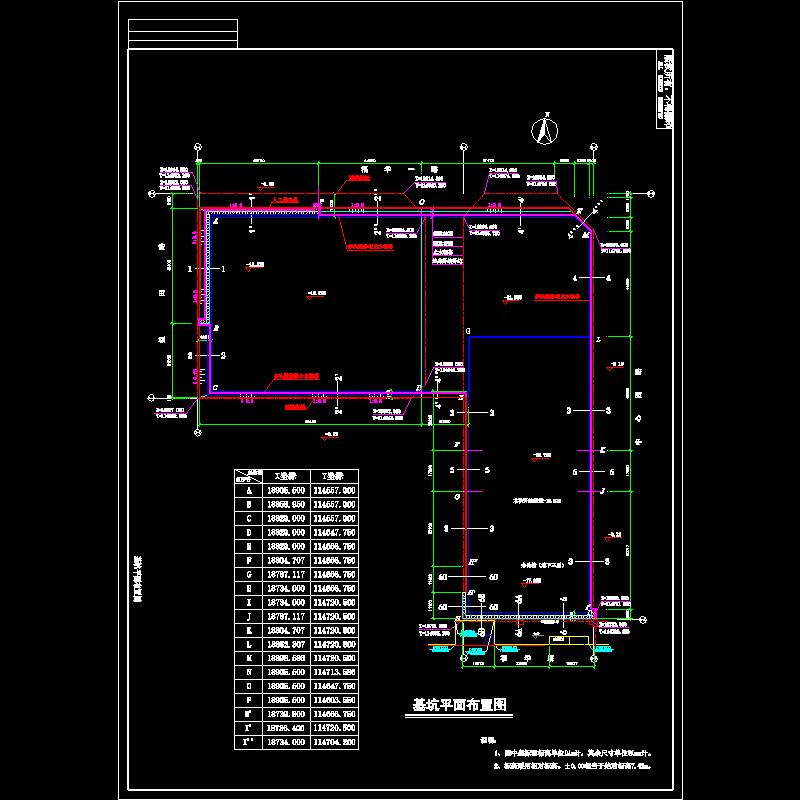

02平面图.dwg

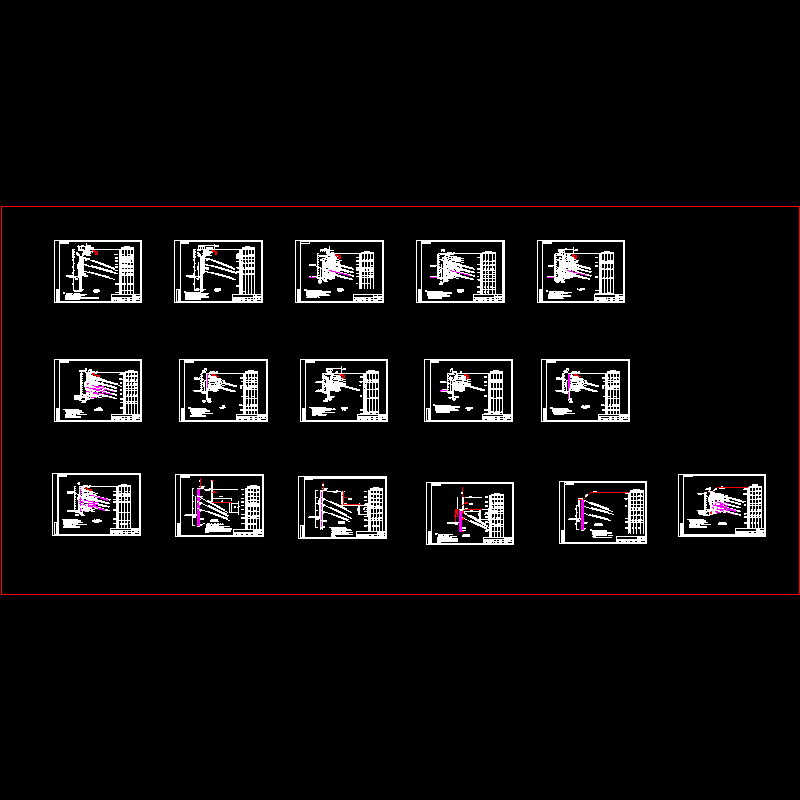

03剖面图(2～17).dwg

04大样(18～22).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
