土钉墙结合钢拉森板桩支护专项CAD施工大样图.dwg

0 主题	0 帖子	1188 积分

Rank: 8 Rank: 8

发表于 2021-1-1 16:04:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

拟建建筑地上12层，地下一层，框架结构。基坑开挖深度5.4～6.0 m，基坑侧壁安全等级均为二级，场地开阔，周边无建筑物，距离道路较近，道路地下埋设管线。基坑支护主要采用二级自然放坡支护，北侧中部给水管位置采用土钉墙支护，西侧南段污水管处采用钢板桩支护。
10页，编制于近代年。

基坑支护剖面图

腰梁焊接大样图

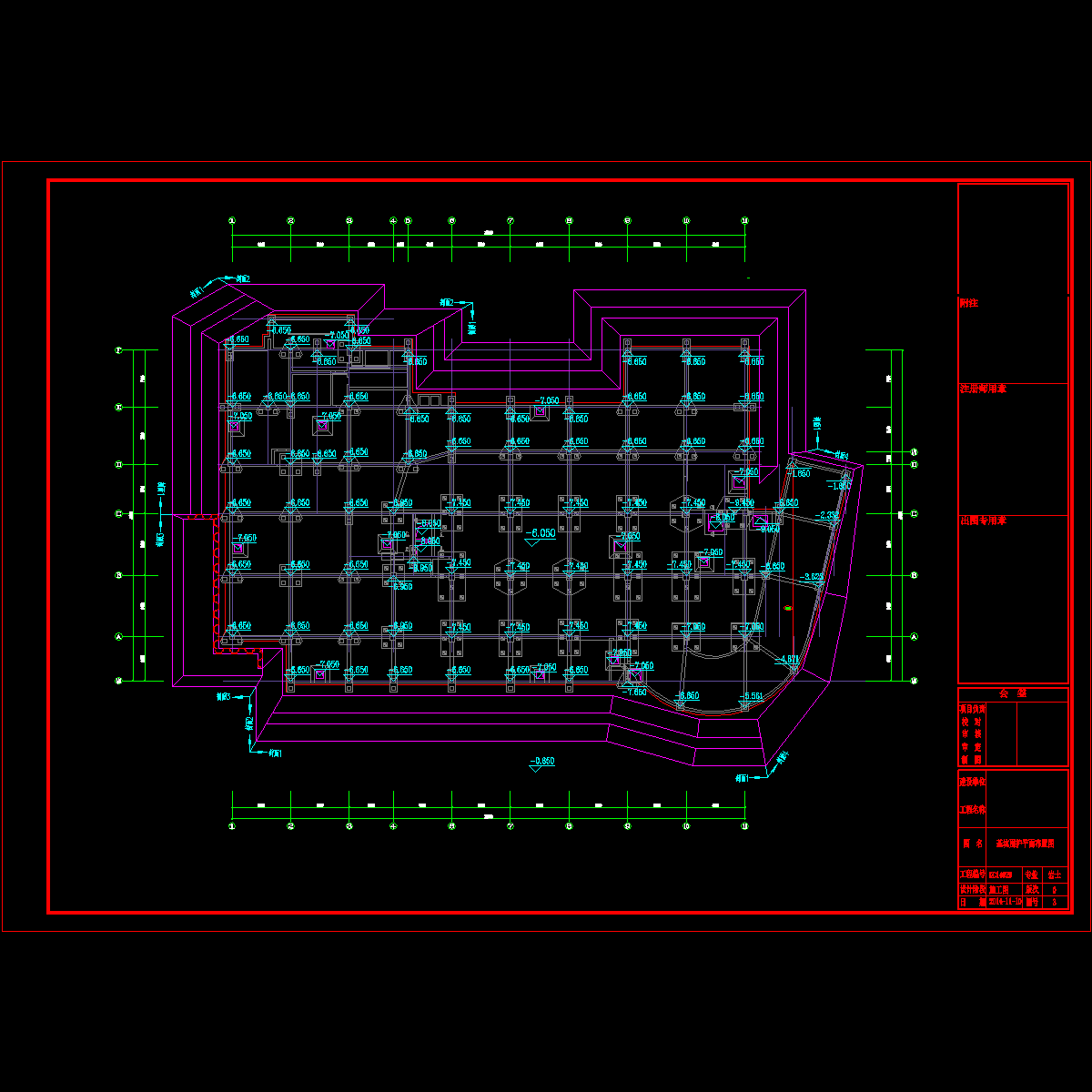

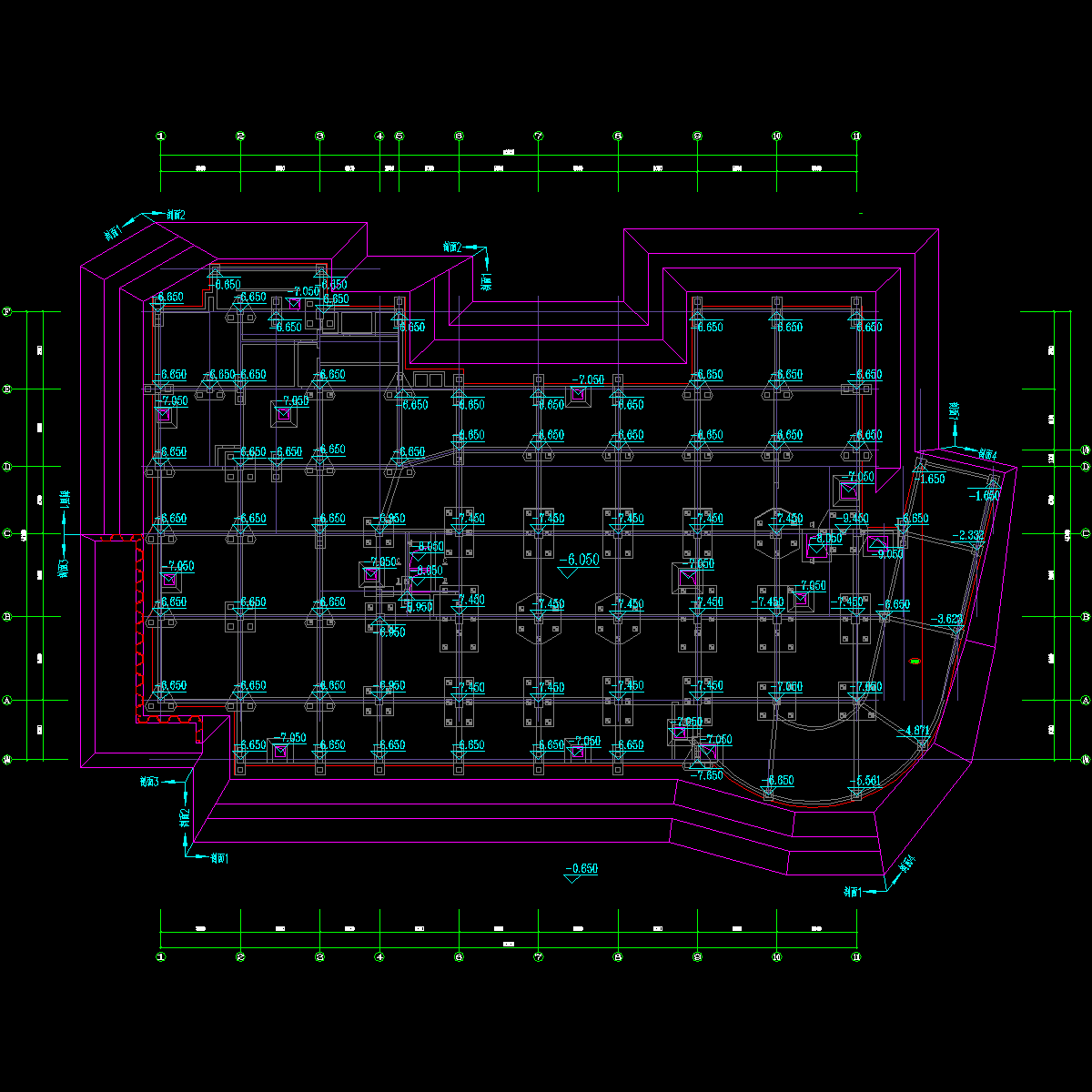

平面图.dwg

平面图块.dwg

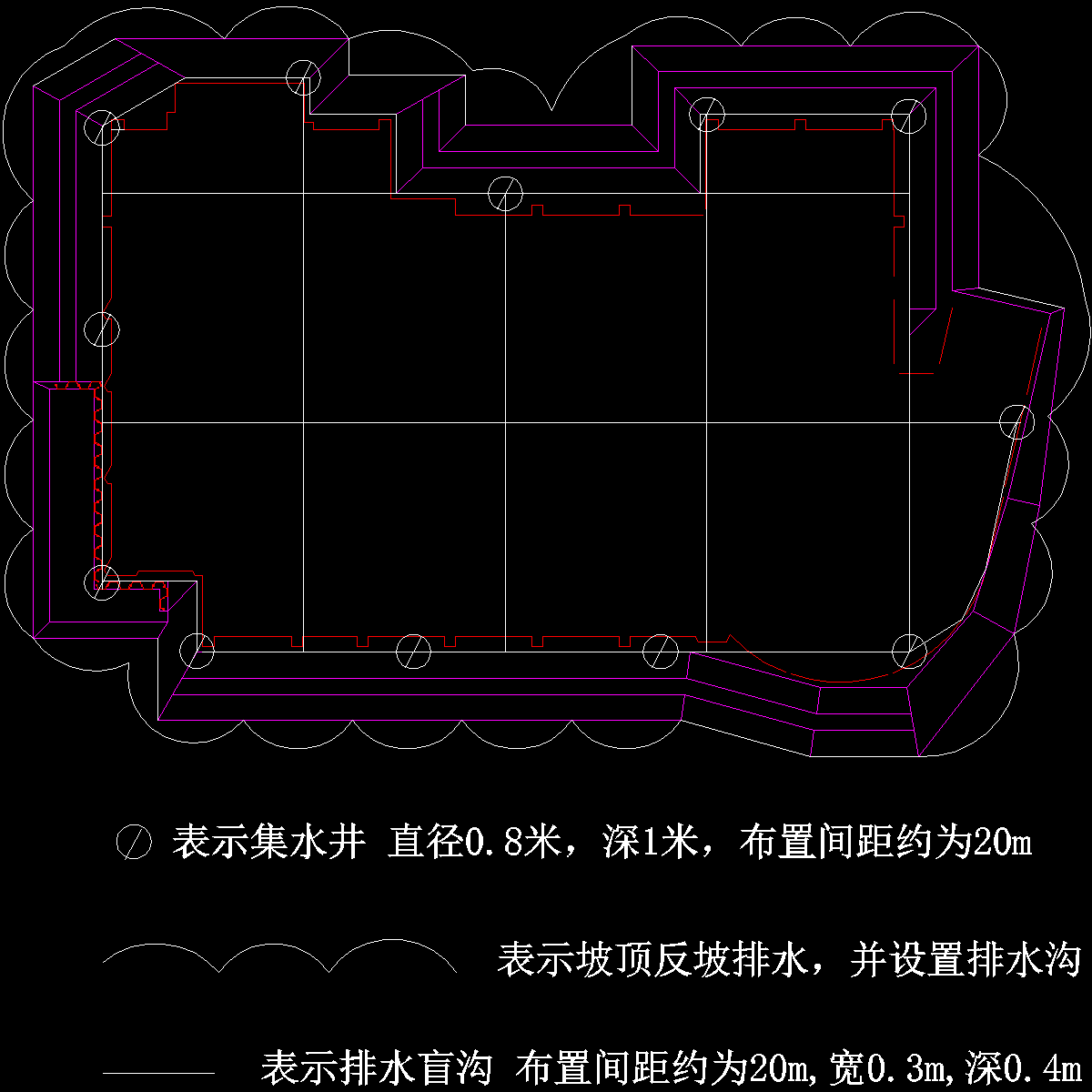

排水平面图.dwg

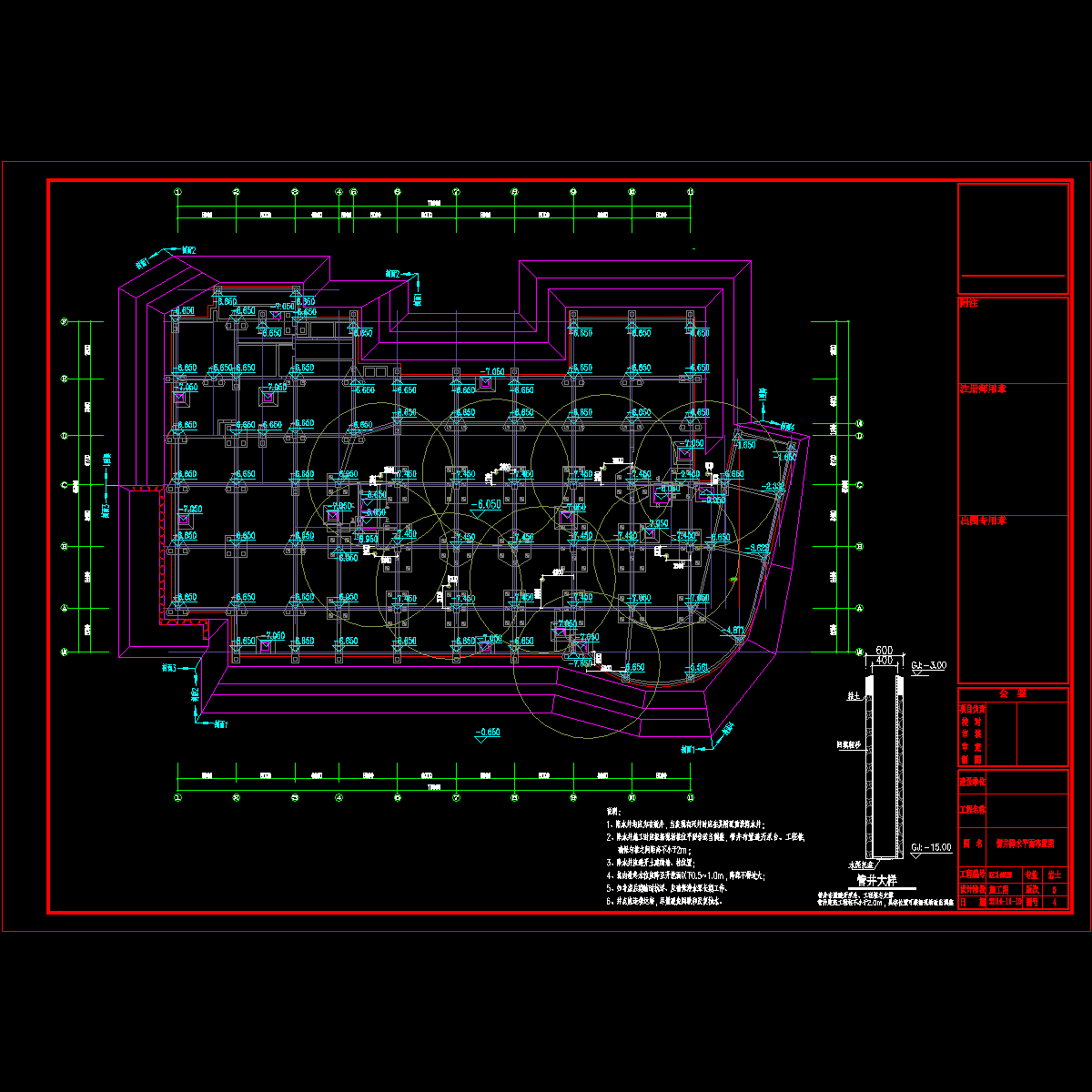

降水井.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

12.18 MB
