深基坑土钉墙及排桩支护CAD施工图纸(水泥搅拌桩)(dwg)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

基坑开挖深度5.4米，电梯井基坑开挖深度7.15米，基坑安全等级为二级。基坑上部采用土钉墙支护，下部采用水泥搅拌桩双排咬合桩支护，被动区水泥搅拌桩暗墩加固兼作止水帷幕。
13张，编制于2011年。

土钉墙加水泥搅拌桩

出土口加固

搅拌式锚管

g01设计施工总说明.dwg

g02场地平面布置图.dwg

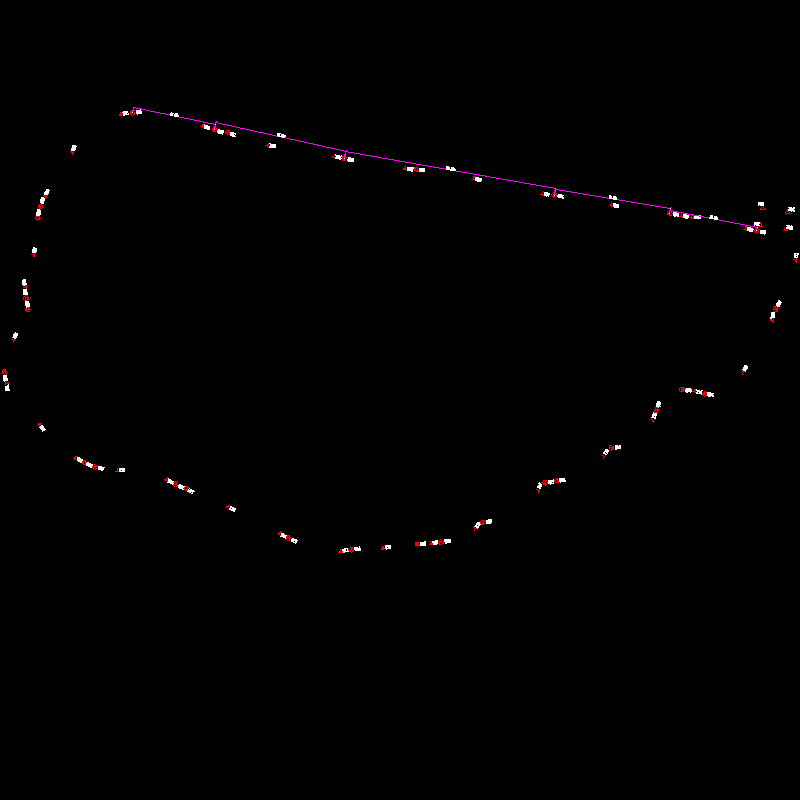

g03基坑围护平面布置图.dwg

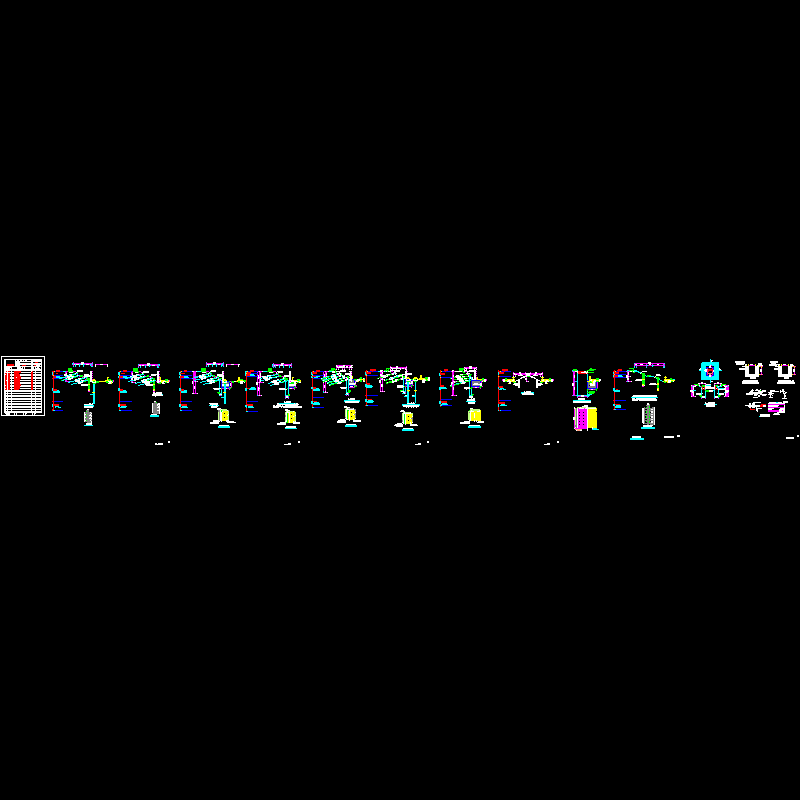

g04~g10剖面图.dwg

g11挖土流程平面布置图.dwg

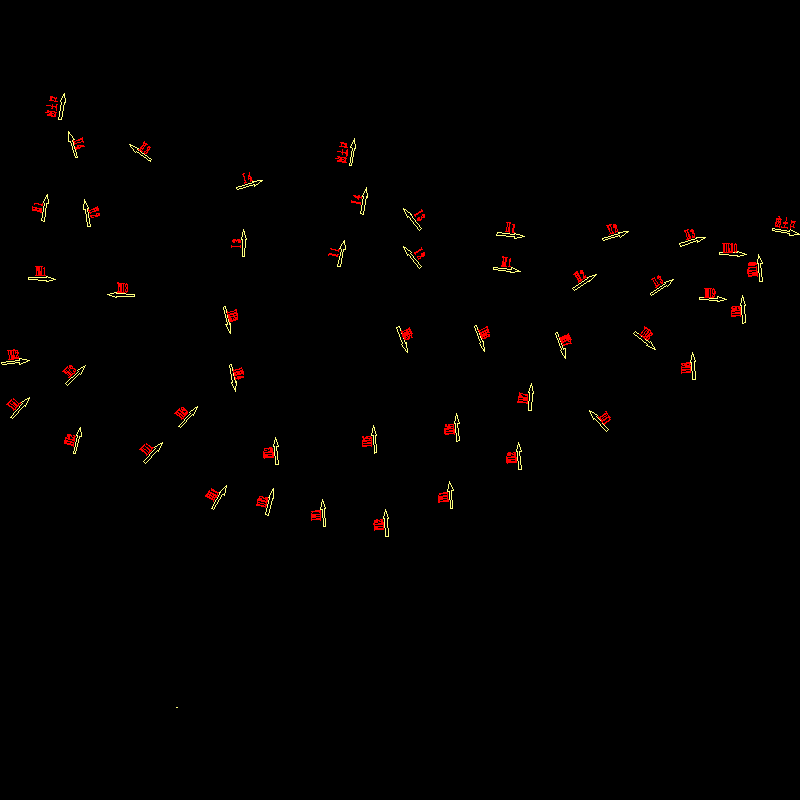

g12监测点平面布置图.dwg

xdefpm.dwg

xdeftk.dwg
