基坑土钉墙及排桩支护CAD施工大样图(预应力锚索)(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、方案说明
• 1 项目概要 １
• 2 设计依据 １
• 3 工程地质条件 １
• 4 基坑周边环境分析 ２
• 5 方案分析 ２
• 6 施工要求 ３
• 7 土方开挖 ５
• 8 基坑检测要求 ５
• 9 基坑监测 ６
• 10 应急预案 ７
• 11 其他 ７
• 二、设计图纸
• 顺序号 图 名 图 号
• 1 基坑周边环境分析图 01
• 2 基坑支护平面图 02
• 3 N1ABCDEF、OPQR段段剖面图 03
• 4 除N1ABCDEF、OPQR段的其他地段剖面图 04
• 5 MY段排桩支护剖面图 05
• 6 基坑支护大样图２ 06
• 7 基坑支护大样图３ 07
• 8 基坑支护大样图３ 07

附件详情

拟建项目，±0.00为24.2m (绝对高程），现场地标高为22.40～23.25m(绝对高程），场地地势较平坦；基坑开挖深度约为1.97~6.20m。放坡开挖基坑安全等级为三级，土钉墙支护段基坑安全等级为二级，排桩支护段基坑安全等级为一级。
一期基坑东侧设计采用排桩 锚索 高压旋喷桩止水帷幕的支护形式，长度为68m，其他地段设计采用放坡 土钉墙的支护形式，长度为487m；待房屋拆迁完毕后进行二期基坑开挖施工，二期基坑设计采用放坡 土钉墙的支护形式，长度为217m。地下水在基坑底面附近，可采用井点降水及集水明排即可。
......
图纸共8张，设计说明共10页，编制于2015年。

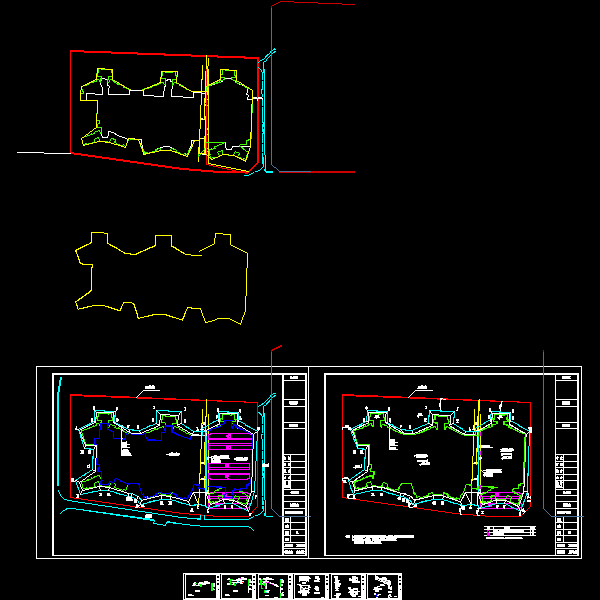

一期基坑支护平面图

大样图

预应力锚索构造

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
