基坑水泥搅拌桩复合土钉墙支护CAD施工图纸(dwg)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

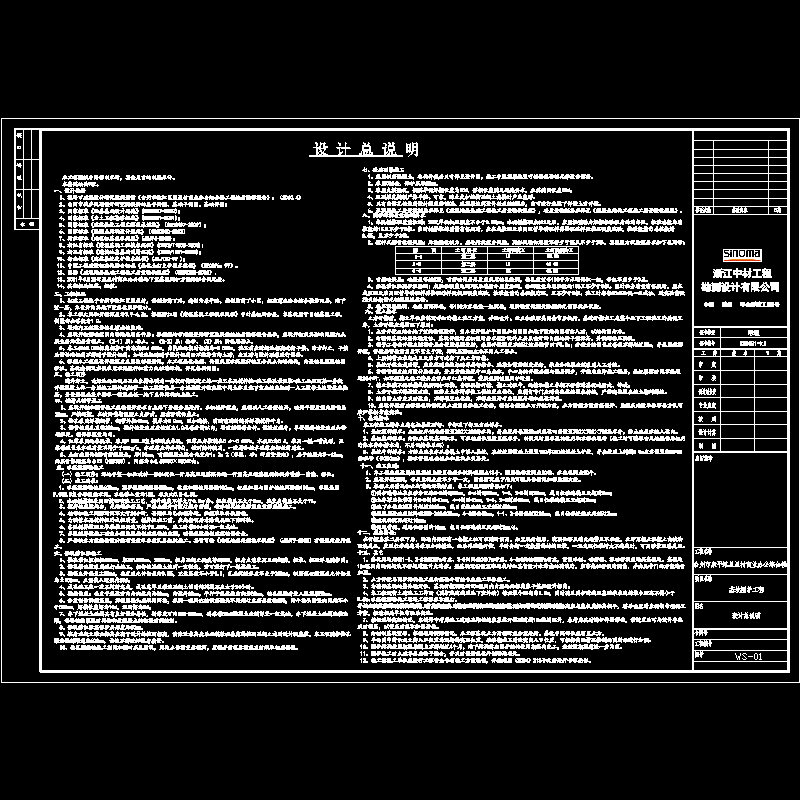

• 设计总说明
• 总平面图
• 平面图
• 剖面图
• 监测点 平面布置图
• 排水体系示意图

附件详情

该项目基坑大面积开挖深度为3.9米~4.7米。基坑北侧、西侧采用水泥搅拌桩复合式土钉墙结构，内嵌钻孔灌注桩围护桩；基坑南侧、东侧采用水泥搅拌桩重力挡墙结构。
【支护设计】
搅拌式锚管：钻孔采用焊接钢管，钢管外径48mm，锚管桩成孔直径250mm。
水泥搅拌桩：桩径600mm，桩间搭接150mm，坑底加固桩间搭接100mm。
钻孔灌注桩：桩径600mm，桩距1800mm、2200mm。
9张，编制于2010年。

复合土钉墙支护

搅拌桩重力挡墙

平面布置图、剖面图.dwg

总平面图_t3.dwg

监测点布置总平面图.dwg

设计总说明_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
