2层地下室基坑围护结构CAD施工大样图（土钉墙桩撑体系）(水泥搅拌桩)(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 基坑周边环境总图
• 围护结构 平面布置图
• 基坑监测点布置图
• 降水井平面布置图
• 支撑平面布置图
• 基坑支护剖面图
• 坑中坑支护剖面图
• 土钉及排水沟节点详图
• 支撑节点详图
• 立柱桩节点详图

附件详情

该项目基坑位于粉砂土层中，临近现有 城市道路 ，地下室一层为住宅部分，二层为商业与酒店部分。基坑最大开挖深度10.25m，一层地下室范围基坑安全等级为Ⅱ级，二层地下室范围基坑安全等级为Ⅰ级。一层部分采用土钉墙围护形式，二层部分采用排桩加内支撑。坑外采用三轴搅拌桩止水，坑内采用自流深井降水。
土钉：搅拌式锚管土钉，普通钢管土钉
止水帷幕：650@900和850@1200三轴水泥搅拌桩，套打一孔法施工
高压旋喷桩：桩径600，桩间距400，采用双重管法施工
钻孔灌注桩：桩径800mm/900mm
支撑体系：现浇C30钢筋混凝土
立柱桩：“口”字形钢格构柱
22张，编制于2013年。

桩撑支护剖面

坑中坑支护

土钉及排水沟节点详图

钢立柱详图

支撑节点大样图

土钉墙支护

第 1 张图

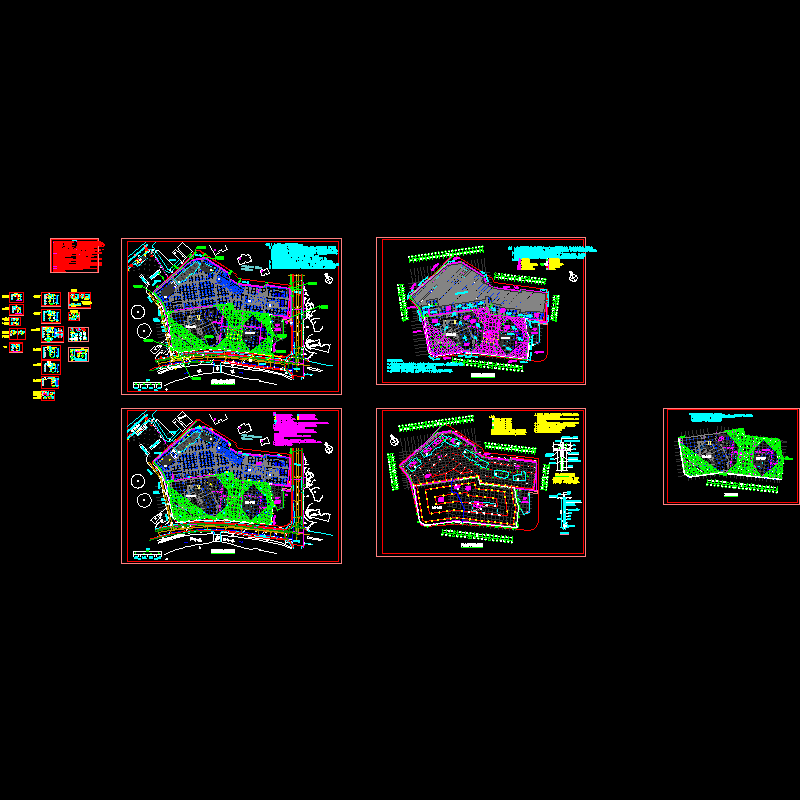

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
