基坑桩撑支护及搅拌桩止水帷幕CAD施工图纸(平面布置图)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑围护设计施工总说明
• 基坑周边环境图
• 基坑围护 平面布置图
• 基坑围护施工工况图
• 基坑围护剖面图
• 第一道支撑平面布置图
• 第二道支撑平面布置图
• 立柱桩平面定位图
• 围护灌注桩详图
• 立柱桩及隔离桩详图
• 支撑配筋图
• 第一道支撑分区开挖示意图
• 第二道支撑分区开挖示意图
• 中楼板换撑平面布置图

附件详情

基坑开挖深度9.25米，面积1.4万平米，基坑安全等级二级。基坑采用钻孔灌注桩围护结构，三轴搅拌桩止水，二道混凝土支撑体系。
1.支护体系：基坑支护体系采用钻孔灌注桩 两道钢筋混凝土支撑
（1）灌注桩：基坑围护墙体采用800@1000，900@1100钻孔灌注桩，有效桩长18.0m~22.0m，坑边局部落深处采用800@1000，900@1100钻孔灌注桩，有效桩长20.0~24.5m；桩径为钻头直径
2.止水体系：止水帷幕采用单排三轴3850@1200搅拌桩，一般区域桩长16.0m，水泥掺量20%；搅拌桩与灌注桩间净距100～200mm
3.支撑体系：
（1）水平支撑：采用二道混凝土水平支撑，砼强度等级C30；结合第一道支撑设置混凝土栈桥，
4.立柱桩：栈桥下新增立柱桩桩径800mm，桩长29m；非栈桥下新增立柱桩桩径800mm，桩长24m，利用工程桩端部3.5m扩径至800mm，其余尺寸均同工程桩
5.立柱：基坑底面以上采用460×460型钢格构柱，角钢型号4L140×14，格构柱长11~13.5m，
6.加固体系：
（1）坑周被动区土体加固：采用双轴搅拌桩2700@1000，加固深度为坑底以下4m至坑底以上4m，坑底以上水泥掺量8%，坑底以下水泥掺量13%
（2）坑内局部深坑加固：采用双轴搅拌桩2700@1000，水泥掺量13%
25张，编制于2012年。

基坑围护施工工况图

基坑围护剖面图

支撑梁配筋

围护灌注桩详图

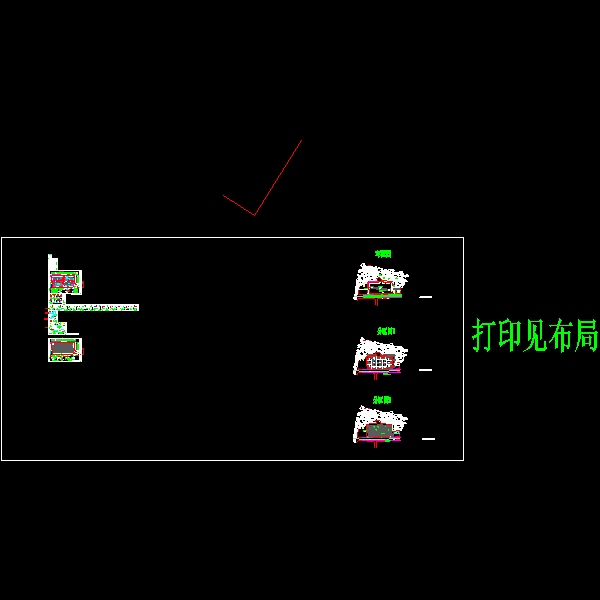

平剖面图e.dwg

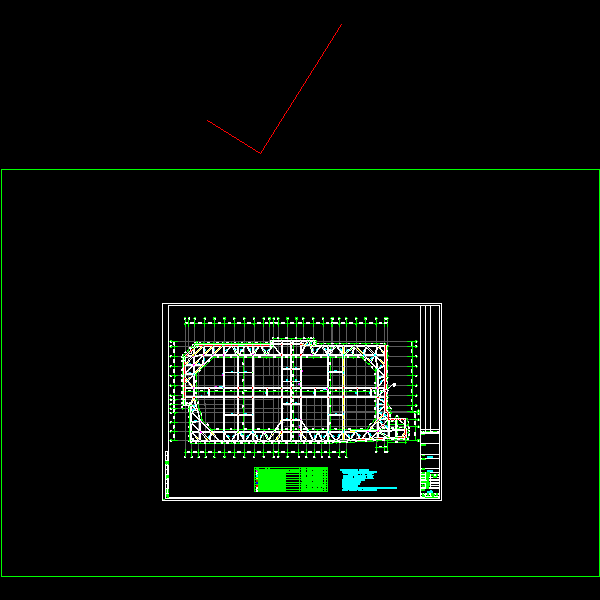

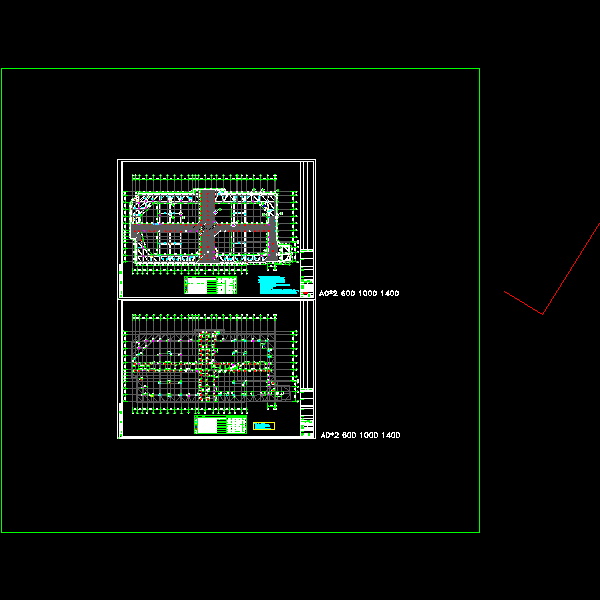

第一道支撑平面布置图.dwg

第二道支撑平面布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
