13米深基坑桩撑及预应力锚杆支护CAD施工图纸(dwg)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目设地下室二层，基坑开挖深度12.5m ,基坑侧壁安全等级为一级，场地周边施工堆载不超过10kN/m2。基坑采用钻孔灌注桩围护 二~三道支撑支护；钻孔灌注桩桩径900mm、1000mm，间距1300mm，支撑从上至下分别为钢筋混凝土内支撑 预应力锚索 预应力锚索；桩间施做二重管旋喷止水。
9张，编制于2008年。

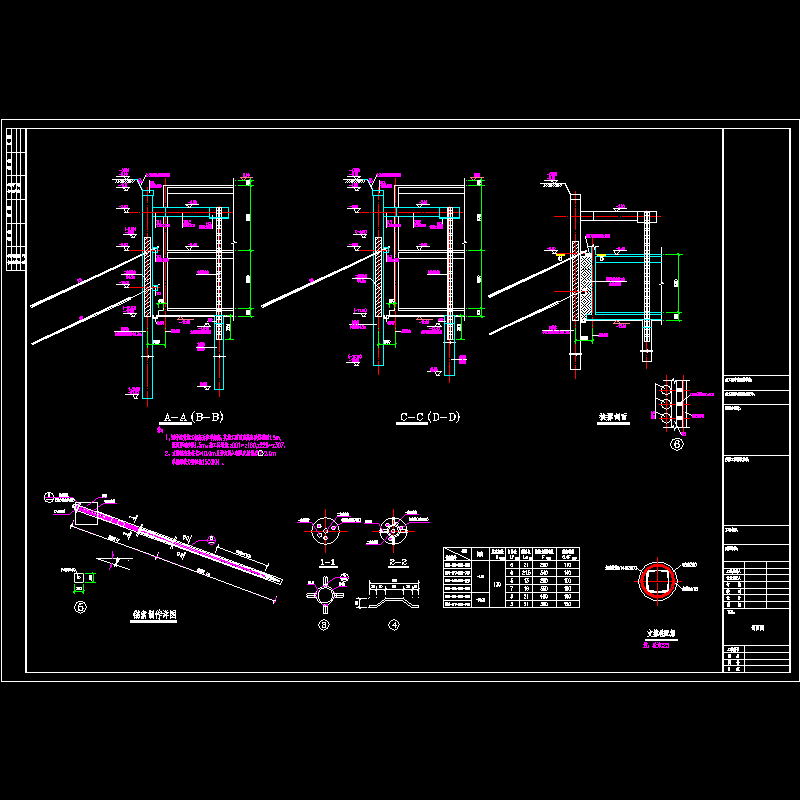

基坑支护剖面图

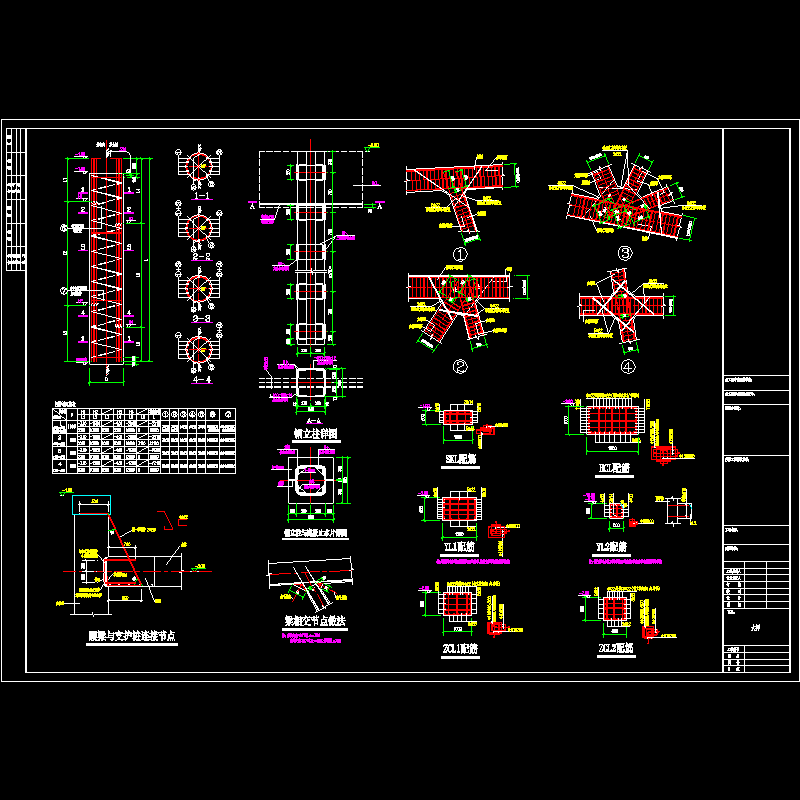

支护桩及格构柱大样

支撑梁节点

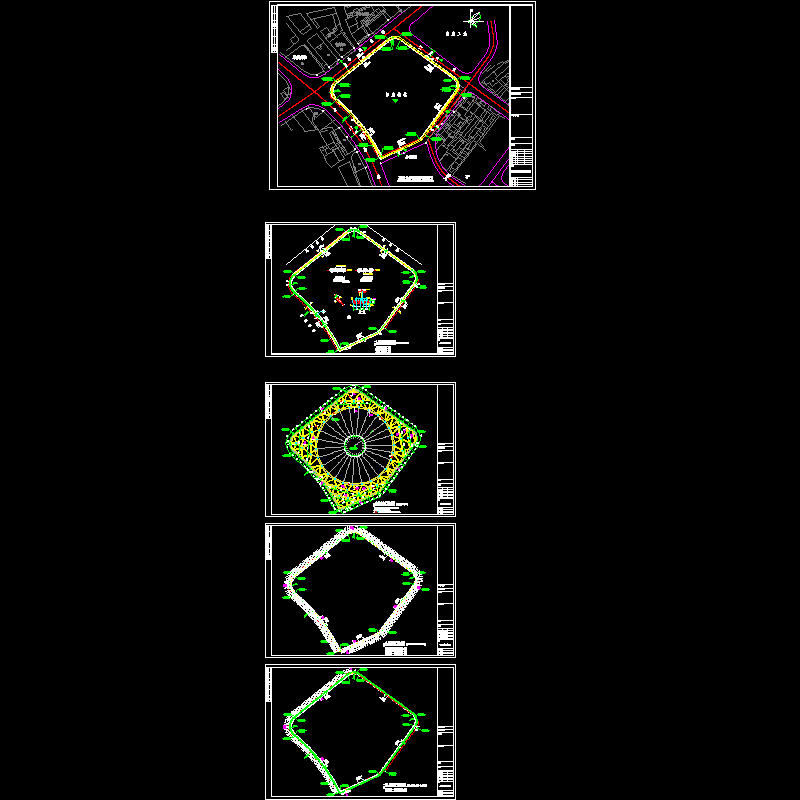

基坑平面.dwg

剖面.dwg

大样.dwg

总说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
