14米深基坑钻孔灌注桩加预应力锚杆支护CAD施工大样图(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

基坑开挖深度12.6~14.5米，基坑安全等级为一级，最大水平位移值30mm，报警值24mm。基坑采用钻孔灌注桩加预应力锚杆支护形式，水泥搅拌桩止水。
12张。

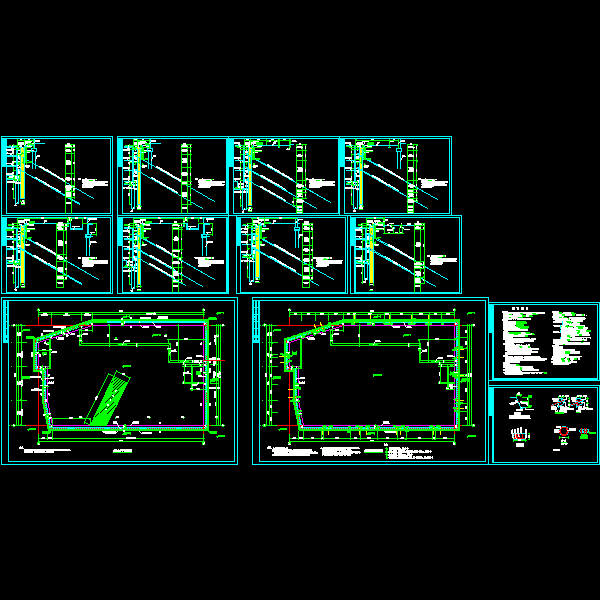

基坑支护剖面图

基坑支护 平面布置图

围檩大样图
