格构梁加锚杆边坡支护CAD施工图纸(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

拟整治边坡边坡最高约22m，需治理的范围长度约为100m。边坡主要采用分级放坡与设置格构梁＋锚杆（索）相结合的支护型式。
1、锚杆采用全粘结锚杆，孔径不小于110mm。锚杆体采用φ28HRB335钢筋。
2、永久性锚索采用ftpk=1860N/mm2的4×7φ5钢铰线，倾角25°。
3、格构梁截面尺寸为350×350，结点锚杆间距为2000×2500，混凝土等级为C30。
12张，编制于2009年。

三维网喷播植草护坡立面

边坡支护 剖面图

跌水槽与消能池大样

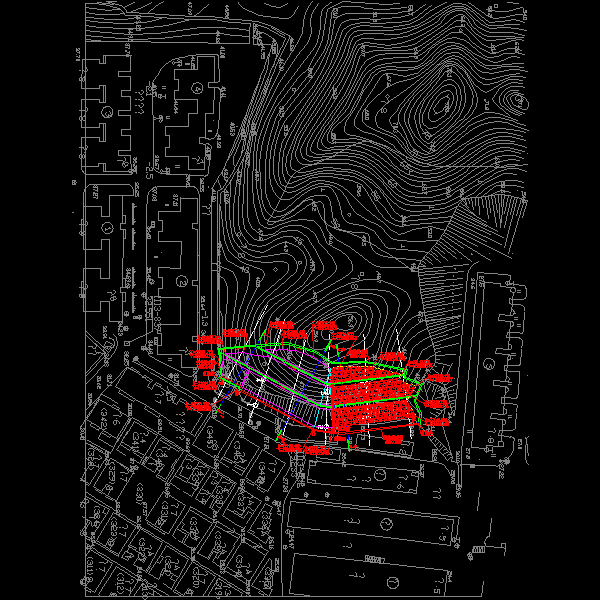

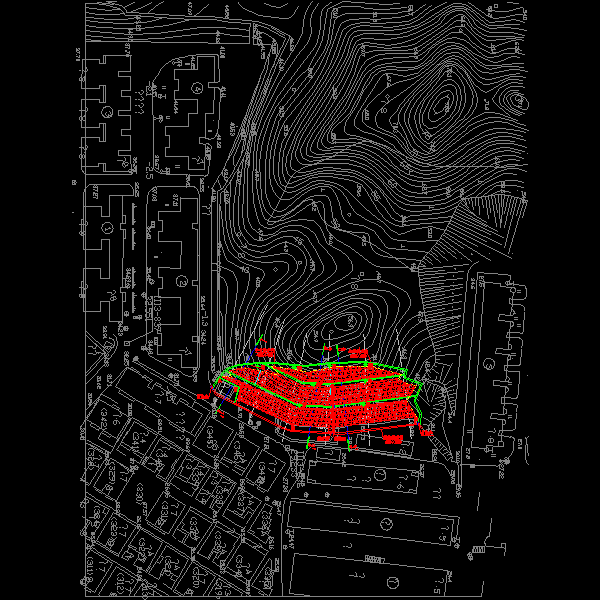

02边坡支护布置平面图.dwg

03边坡支护立面图.dwg

04边坡支护剖面图.dwg

05支护大样.dwg

06边坡监测布置平面图.dwg

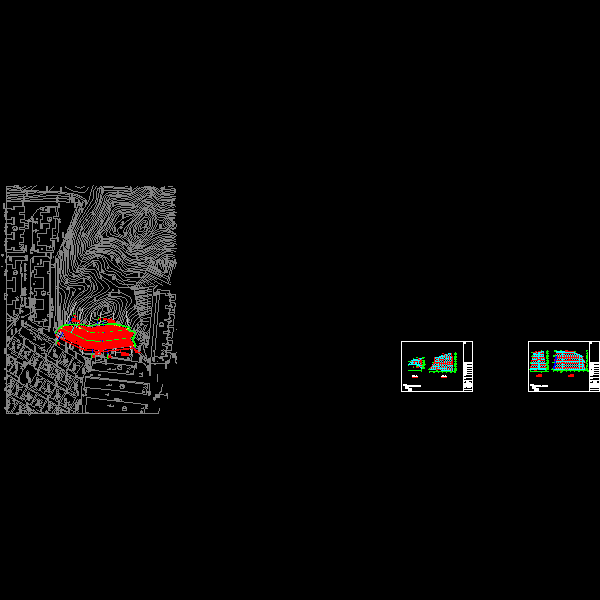

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
