22.6米深基坑地下连续墙加四道混凝土支撑支护施工CAD大样图（逆作基坑桩锚支护）(dwg)

yuzhong · 发表于 2020-5-31 11:37:48

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

总平面布置图

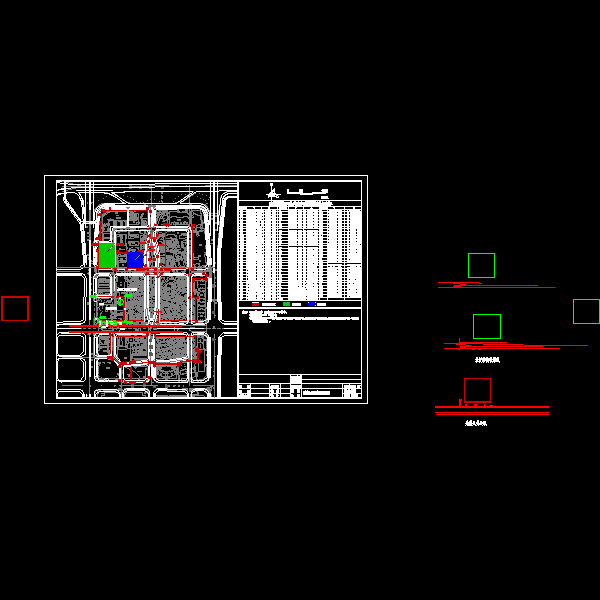

基坑周边管线布置图
基坑支护平面布置图

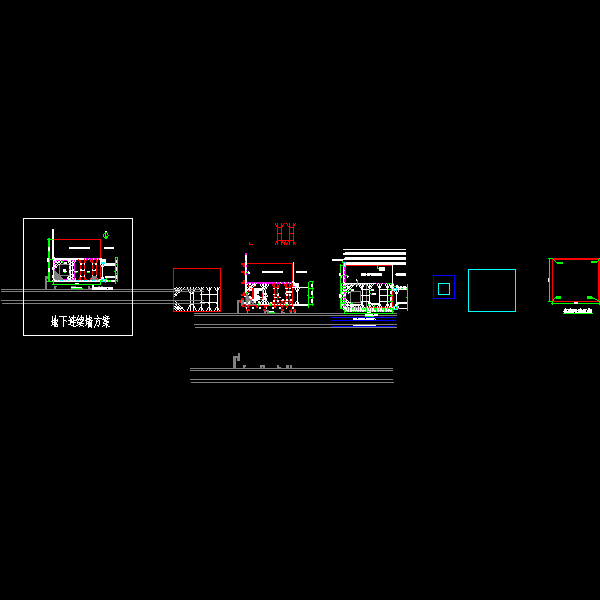

地下连续墙分幅平面图

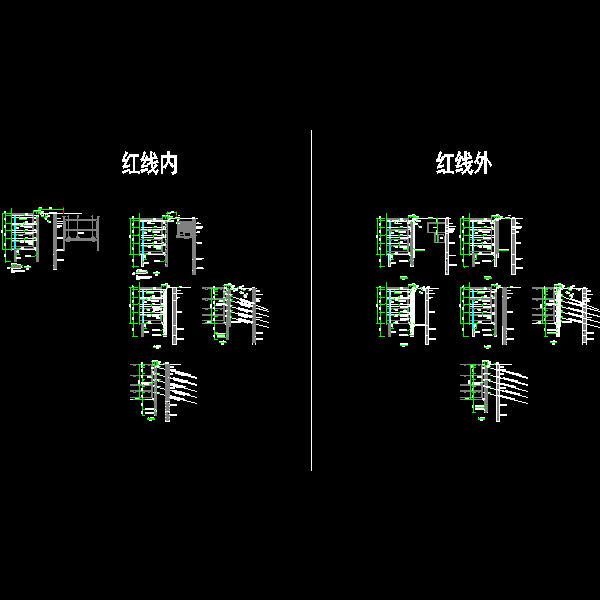

1-1剖面基坑支护剖面图
2-2剖面基坑支护剖面图
3-3剖面基坑支护剖面图
4-4剖面基坑支护剖面图
5-5剖面基坑支护剖面图

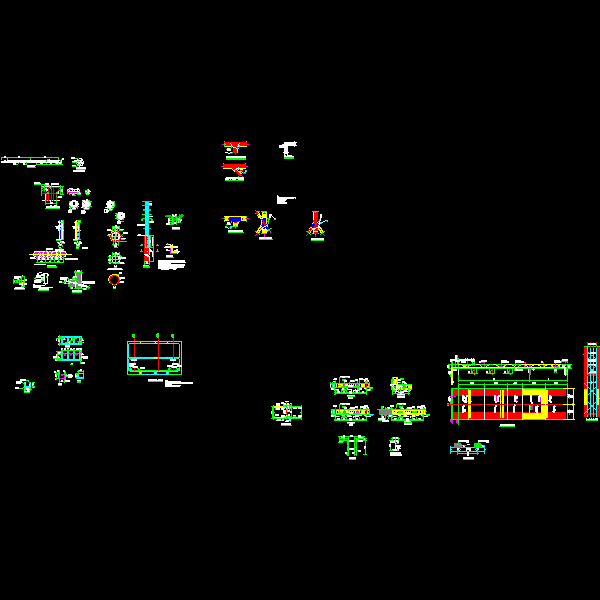

支护桩大样图
冠梁、围檩、支撑配筋大样图
支撑梁节点大样图
格构柱大样图
地下连续槽段配筋
排水及安全设施大样图
地铁隧道监测点布置大样

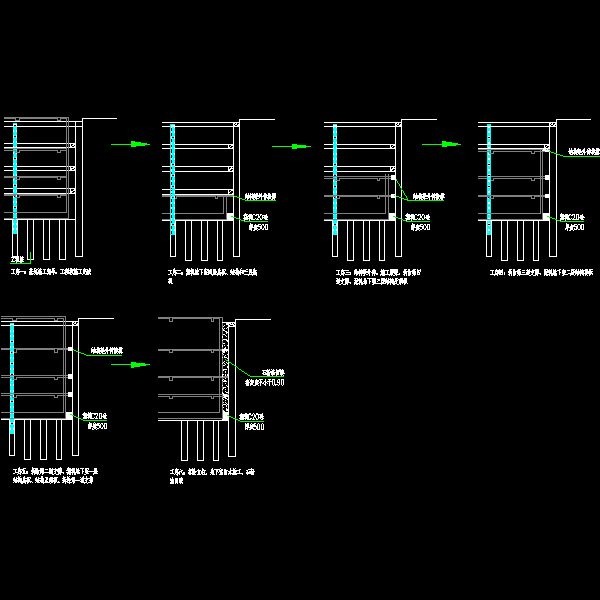

拆撑换撑图
基坑监测平面布置图

附件详情

拟建建筑物为地上约250米的超高层住宅，地下室4层。场地多为鱼塘，后经人工堆填整平。基坑开挖深度22.6米，安全等级为一级。基坑周边临近市政道路，距离地铁最近处约15米。
基坑支护分两个阶段进行：第一阶段基坑采用地下连续墙（红线内）/钻孔咬合桩（红线外）四道混凝土支撑(对撑、角撑)支护方式；第二阶段深基坑采用桩锚支护三重管旋喷桩止水帷幕结构。二期基坑开挖采用逆作法施工。
【基坑支护设计】
1、基坑支护分区段分别采用直径1.2m灌注桩或厚度1.0m地下连续墙，灌注桩间设置旋喷桩支挡桩间土体。
2、场地西侧、南侧在灌注桩外均设置直径1000mm三重管高压旋喷桩做止水帷幕。
3、钻（冲）孔桩间采用挂φ6钢筋网喷射砼护面，保持桩间土体稳定，喷射混凝土等级C20，平均厚100mm。钢筋网与支护桩通过膨胀螺栓或锚筋连接。
19张，编制于2011年。

支撑平面布置

桩锚基坑支护

咬合桩加支撑

地连墙槽段配筋

格构柱详图

灌注桩大样

地下连续墙内支撑
