逆作法基坑开挖支护及降水CAD施工大样图（排桩加两道内支撑）(dwg)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑支护设计施工总说明
• 基坑支护平面信息图
• 基坑支护 平面布置图
• 基坑内加固平面布置图
• 基坑支护坑外观测应急管井平面布置图
• 基坑支护剖面图
• 基坑支护剖面及大样图
• 基坑支护施工工况图
• 基坑支护监测平面布置图

附件详情

该项目基坑开挖面积1700平方米，基坑开挖深度10.7米/12.7米，基坑支护侧壁安全等级为一级。基坑采用逆作法施工，排桩加两道支撑体系作为支护结构，双轴搅拌桩止水帷幕，11张图纸，采用现行最新规范编制，编制于2013年。
【编制依据】建筑基坑支护技术规程 JGJ 120-2012
建筑地基基础设计规范 GB 50007-2011
混凝土结构设计规范 GB 50010-2010
……
【支护结构】
整个基坑采用逆作法进行施工，两层支撑体系采用地下室结构梁板进行支撑。
(1)ABCDE、EF、GA段采用D1000@1200钻孔灌注桩进行支护；
(2)FG段采用D1100@1300钻孔灌注桩进行支护；
基坑采用双轴深搅桩止水，桩间设置双重管高压旋喷桩。双轴深搅桩桩径700，套打一孔工艺施工，被动区加固处理采用三轴深搅桩，桩径650，桩间距1.45m，排距0.55m。
11张图，编制于2013年。

基坑支护剖面图

基坑支护施工工况图

第 1 张图

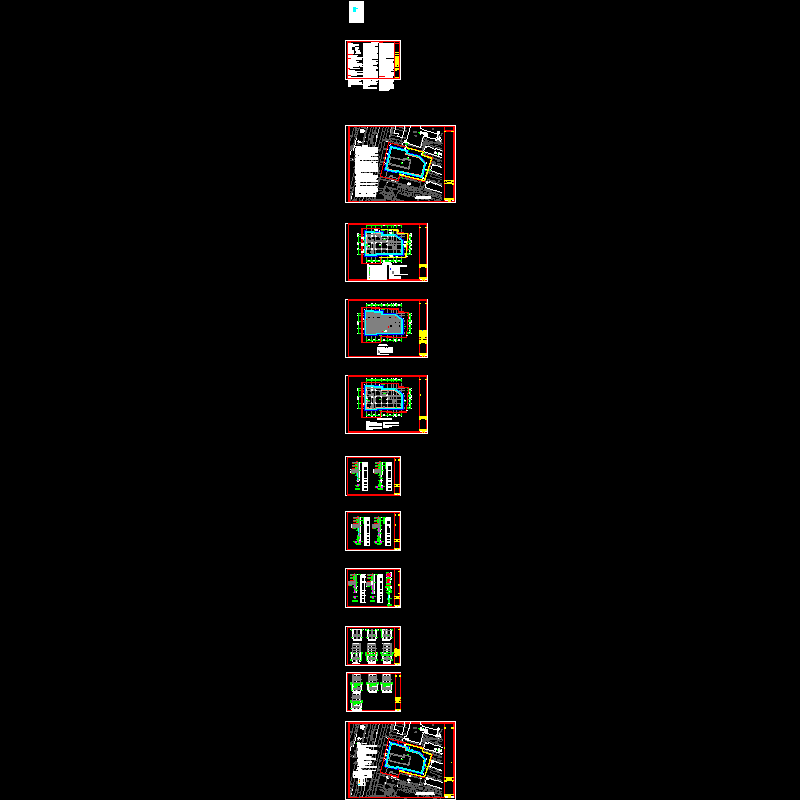

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
