SMW工法桩加两道混凝土内支撑深基坑支护CAD施工图纸(社区服务中心)(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目拟建社区中心设有一层地下室，基坑开挖深度为4.8~6.25米；拟建独立地下车库为二层地下室，基坑开挖深度为9.5米。
基坑围护结构主要采用SMW工法桩挡土止水结构，地下车库 深基坑 设两道钢筋混凝土内支撑。
含：基坑围护设计施工总说明、基坑围护总平面布置图、地下车库基坑围护及坑内土体加固布置图、社区服务中心基坑围护及坑内加固布置图、基坑支护剖面图、地下车库基坑立柱平面布置图、立柱结构详图、地下车库支撑 平面布置图
15张。

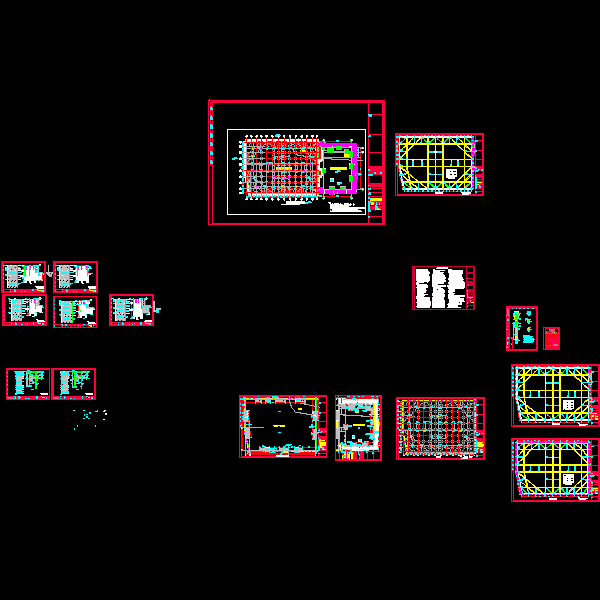

基坑支护剖面图
