一份基坑加筋水泥土桩锚支护及SMW工法桩止水帷幕CAD施工图纸(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

基坑平均开挖深度约12米，电梯井基坑开挖深度约15米。采用加筋水泥土桩锚基坑支护体系，明沟排水，并在基坑外围采用SMW工法桩止水帷幕；电梯井基坑采用双轴搅拌桩支护。
【支护方案】
1.该项目SMW工法采用850@600水泥搅拌桩作为止水帷幕。水泥搅拌桩采用标准连续方式施工，搭接形式为全断面套打。
2.压顶梁、拉梁采用现浇钢筋混凝土，混凝土强度为C30。
3.加筋水泥土桩锚施工：斜向加筋水泥土桩锚直径0.50m，角度20度，在桩头通过定喷形成1个支盘，支盘直径0.8m，长度4m。采用旋喷搅拌法施工
4.土钉墙施工：钢筋土钉采用20级钢筋，钢筋土钉上设对中支架，间距不大于2.0m，成孔直径100mm。
10张，编制于2013年。

电梯井基坑支护

节点详图

桩锚截面大样

第 1 张图

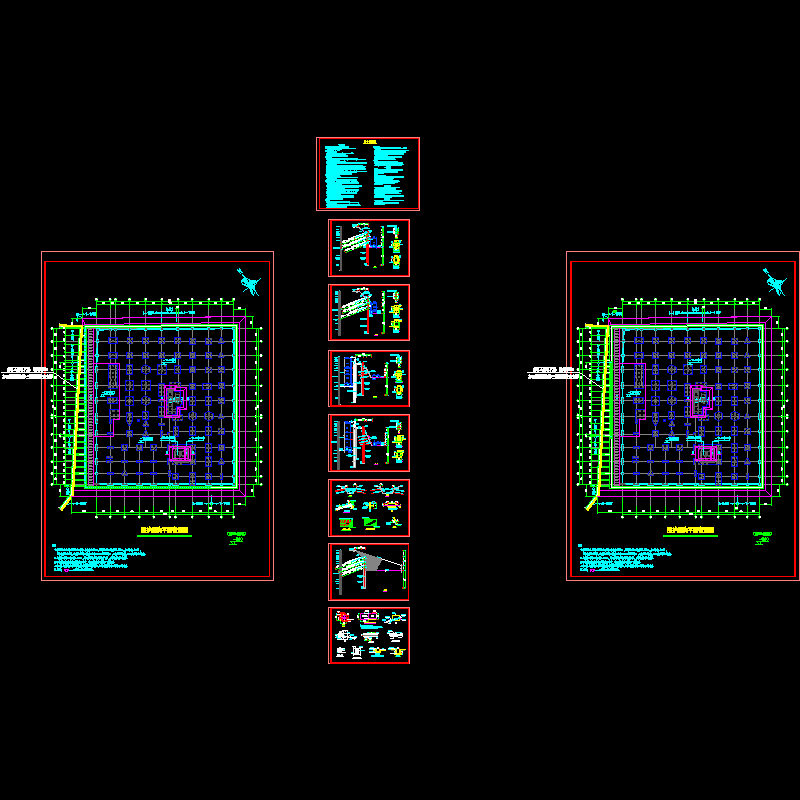

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
