排桩加土层锚杆深基坑支护CAD施工大样图及计算书(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

高层建筑基坑最大开挖深度为12.0m，基坑壁安全等级为一级，设计使用年限为1年，其中CDE段为永久支护，设计使用年限为50年。基坑采用排桩 锚杆及放坡土钉墙支护。桩间止水帷幕采用三重管高压旋喷注浆，直径1200。

【工程地质条件】

场地地层：①杂填土，②-1粉质粘土，②粉质粘土，③含砾粉质粘土，④粉土，⑤圆砾，⑤-1粗砾砂。场地内地下水主要为上层滞水和潜水。抗震设防烈度为6度，场地内无可液化地层分布。

含：基坑支护设计说明、基坑 平面布置图 、基坑支护 剖面图 、节点详图、 基坑支护 设计计算书

18张，编制于2013年。

基坑永久支护剖面图

排桩加土层锚杆支护剖面图

土钉墙基坑支护剖面图

土钉墙基坑支护

支护桩配筋图

锚杆与支护桩连接大样图

土钉连接大样

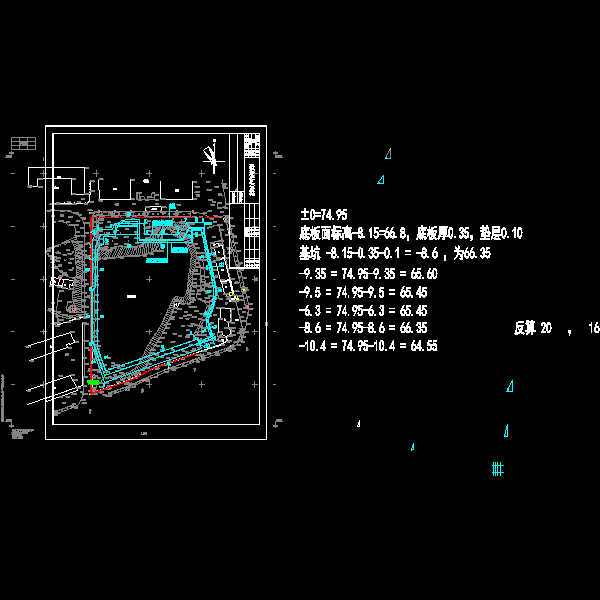

平面布置图.dwg

支护初步设计剖面立面.dwg
