15米深基坑排桩加长锚杆支护CAD施工大样图(钻孔灌注桩)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目基坑开挖深度12.60~14.50m。采用钻孔灌注桩加预应力锚杆支护形式，水泥搅拌桩止水。

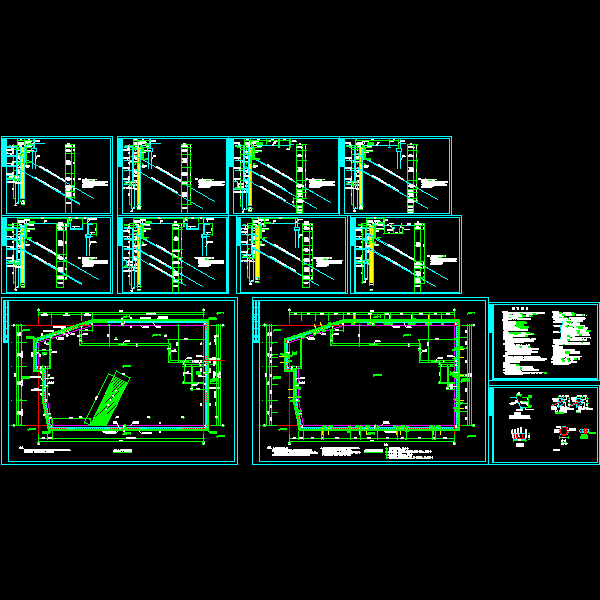

含：基坑支护设计说明、基坑支护平面布置图、基坑监测 平面布置图 、基坑支护剖面图、状貌结构大样图
12张，编制于2013年。

基坑支护剖面

基坑支护剖面

锚头

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
