深基坑排桩加一道支撑支护CAD施工图纸(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 总平面图
• 基坑围护 平面布置图
• 围护桩平面布置图
• 支撑结构平面布置图
• 基坑围护剖面图
• 支撑桩详图、立柱详图
• 支撑节点详图
• 基坑监测点平面布置图

附件详情

项目概要：拟建工程为购物中心，地上4层，地下3层，采用直径800~1000钻孔灌注桩施工。基坑设计开挖深度8.45米，基坑安全等级为一级。
基坑围护结构采用排桩加一道支撑支护，并设一排φ600@450水泥搅拌桩作为止水帷幕。围护桩采用φ900，桩长21.5米~29米。
15张图，编制于2014年。

支撑平面布置

基坑围护剖面图

支撑节点详图

第 1 张图

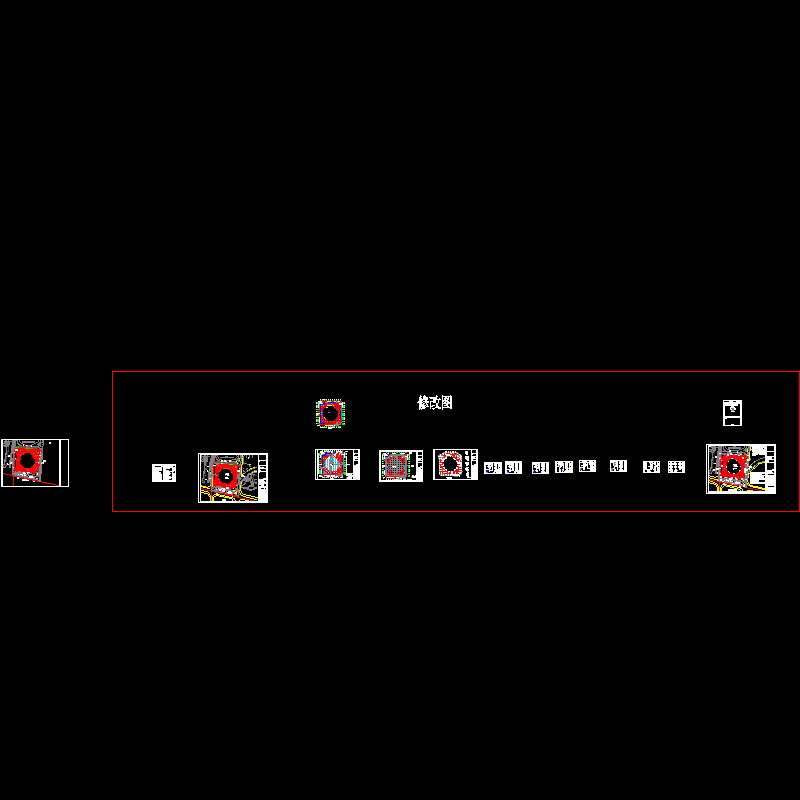

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
