10米深基坑排桩加两道混凝土支撑支护CAD施工大样图（圆形内支撑）(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 总 平面布置图
• 平面布置图
• 第一道支撑平面布置
• 第二道支撑平面布置
• 立柱桩定位详图
• 剖面图
• 桩配筋详图
• 支撑梁配筋详图
• 节点大样图
• 传力带板平面布置图
• 土方开挖 示意图
• 监测平面布置图

附件详情

基坑开挖深度10.55米，基坑围护采用排桩加两道混凝土支撑形式支护。围护桩采用钻孔灌注桩，桩径900mm/1000mm，间距120mm。坑中坑二次开挖深度2.2米，采用双轴水泥搅拌桩支护形式，桩径700mm，桩间搭接200mm。
【设计依据】
《建筑基坑支护技术规程》JGJ120-2012
《建筑地基基础设计规范》GB50007-2011
《建筑 基坑工程 监测技术规范》GB50497-2009
……
21张，编制于2013年。

内支撑平面布置

基坑支护剖面图

支撑梁节点

井型钢构架竖向立柱

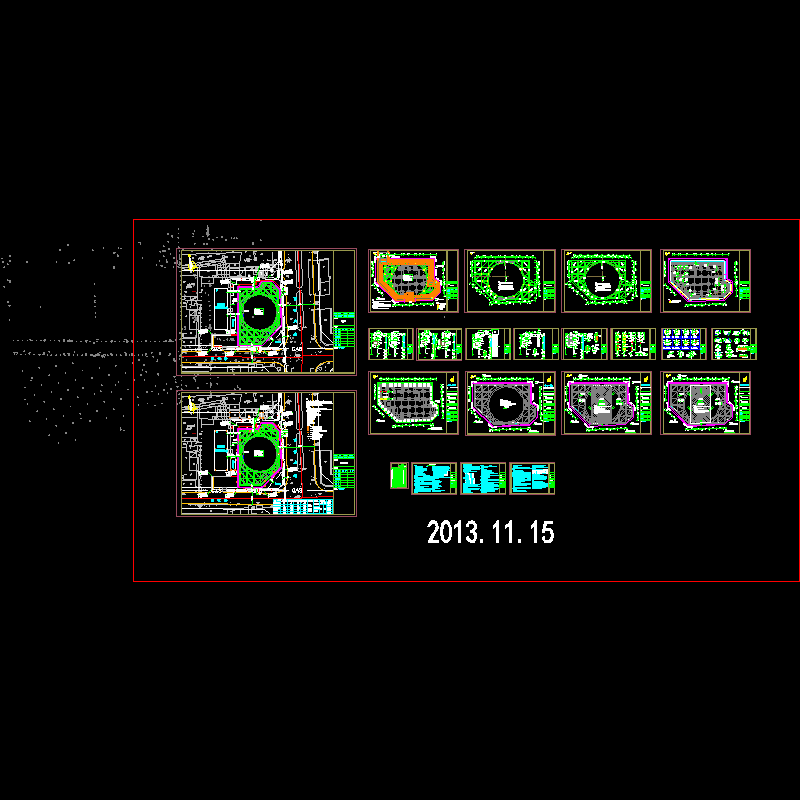

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
