12米深基坑灌注桩加两道内支撑支护CAD施工大样图(计算书)(桩基础).dwg

[复制链接]

0

主题

0

帖子

1108

积分

超级版主

Rank: 8Rank: 8

积分
1108
发表于 2020-12-28 21:27:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 设计总说明1~2

  • 平面布置图

  • 基坑围护平面布置图

  • 第一道支撑平面布置图

  • 第二道支撑平面布置图

  • 立柱桩平面布置图

  • 地下一层换撑传力带平面布置图

  • 监测点平面布置图

  • 剖面图 1~12

  • 钻孔桩配筋大样图

  • 支撑、冠梁、围檩大样图

  • 节点大样图

  • 传力带、吊筋、排水沟、集水井大样图

  • 立柱桩详图

附件详情

工程建筑高度99.9米,设两层地下室,采用钻孔灌注桩基础。基坑开挖深度为10.16米~12.01米,电梯井及坑中坑二次开挖深度为1.7米~6.15米。基坑安全等级根据规范定为一级,支护结构设计使用期限为二年。
【工程特点】
(1)本基坑场地距离 用地红线 相对较近,放坡空间有限。
(2)基坑北侧存在多条重要管线,需重点保护。
(3)基坑围护影响范围内淤泥质土的物理力学性质较差,且层厚较大;基坑底部处于淤泥质土中,对坑底隆起和基坑变形控制较为不利。
(4)基坑面积大,形状不规则,开挖期间可能处于雨季,对基坑较为不利。
(5)坑中坑开挖深度较大,需采用合理型式支护。
【基坑支护方案】
1、采用排桩加两道钢筋混凝土内支撑支护,外围采用双轴水泥搅拌桩止水及防止桩间挤土。
2、电梯井坑中坑采用水泥搅拌桩重力式挡墙支护,局部开挖较深处采用排桩内支撑支护。
3、围护桩,外围部分采用Φ1000@1200、Φ900@1100钻孔灌注桩,坑中坑部分采用Φ600@900、Φ700@1000钻孔灌注桩。
4、出土口采用钻孔桩加固处理。
含设计计算书、第一道支撑、第一道支撑坑底、第二道支撑坑底弯矩、轴力、剪力图。
26张图,编制于近代年。

基坑支护剖面图

坑中坑支护剖面图

支撑梁节点详图

钻孔桩配筋

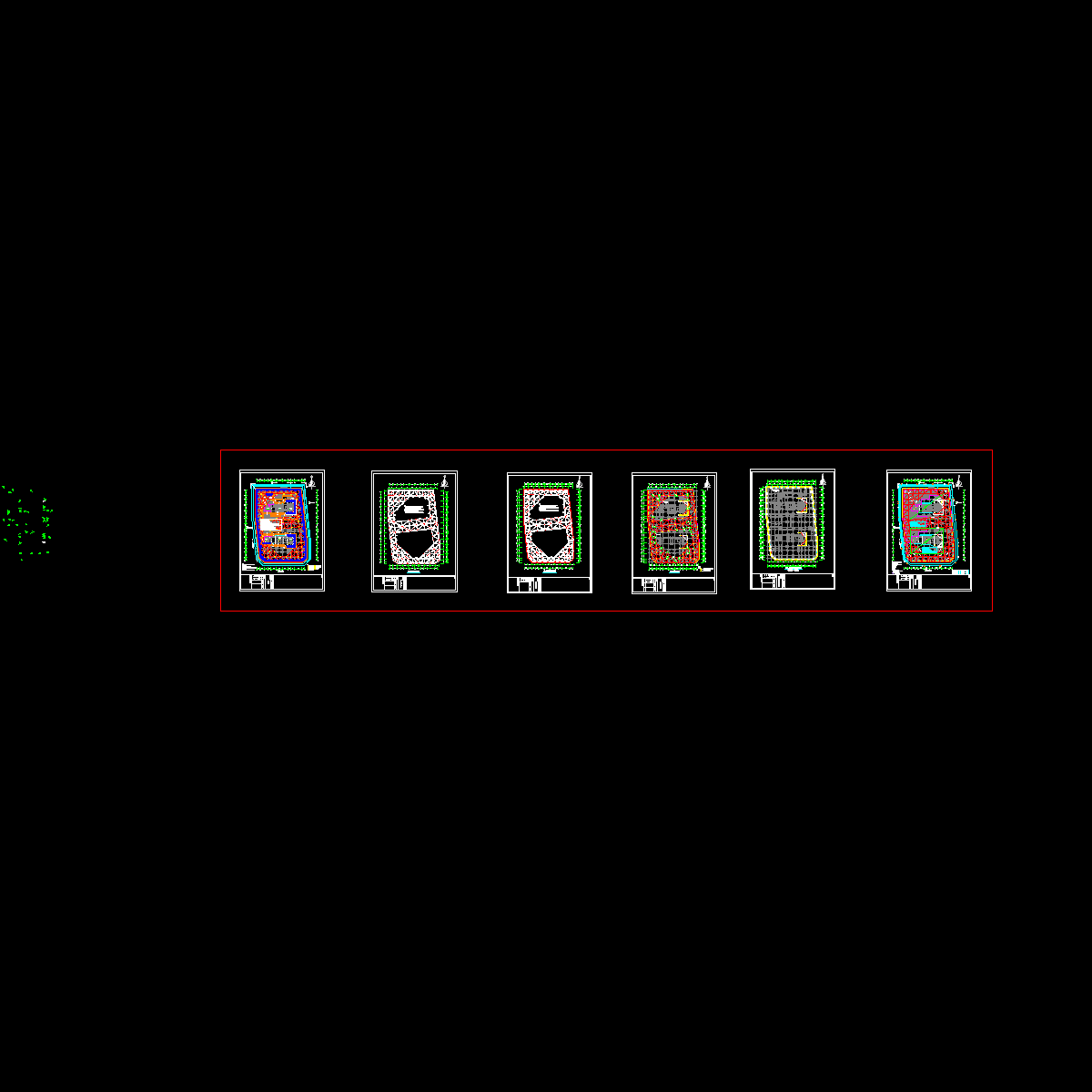

平面布置图等大图.dwg
平面布置图等大图.dwg

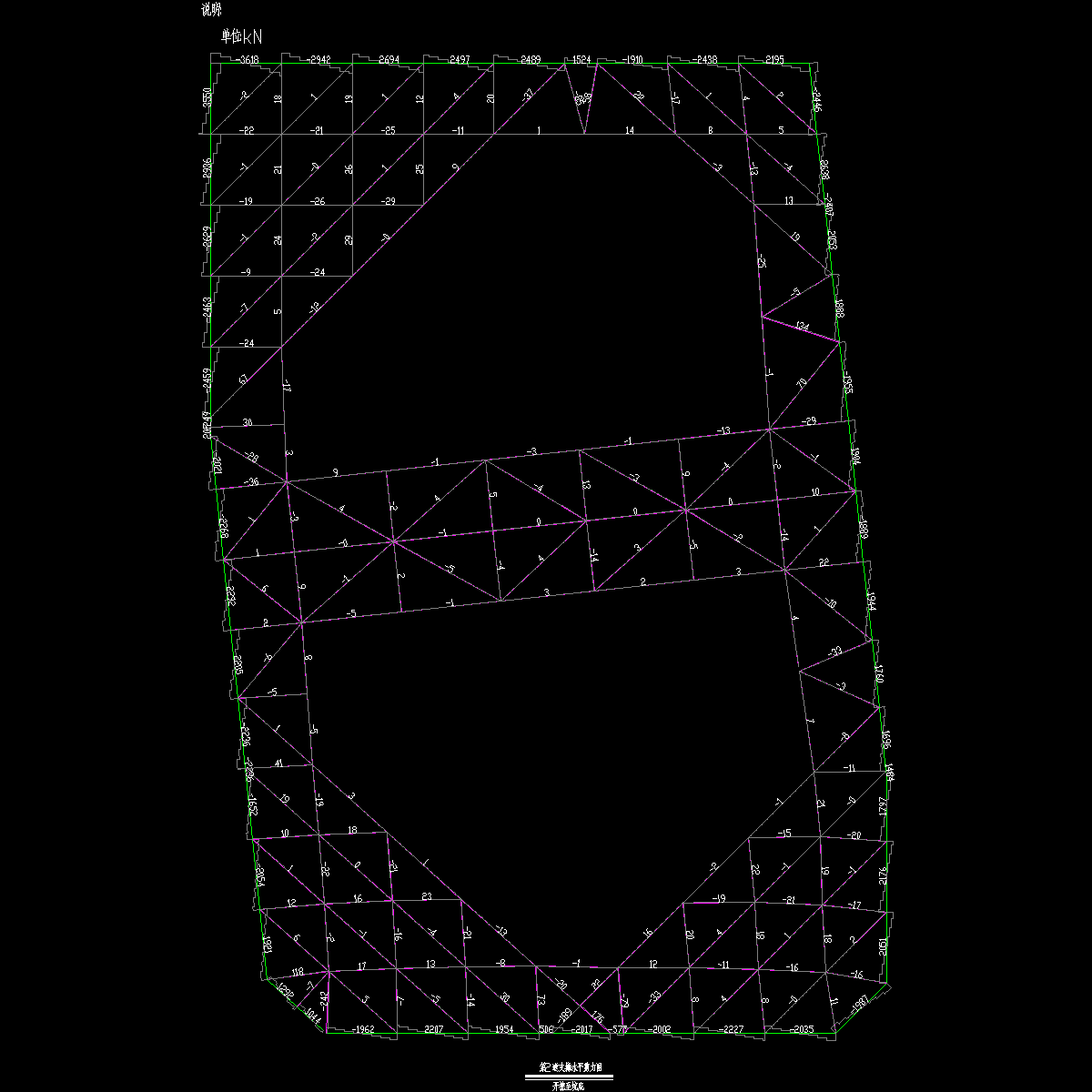

剪力.dwg
剪力.dwg

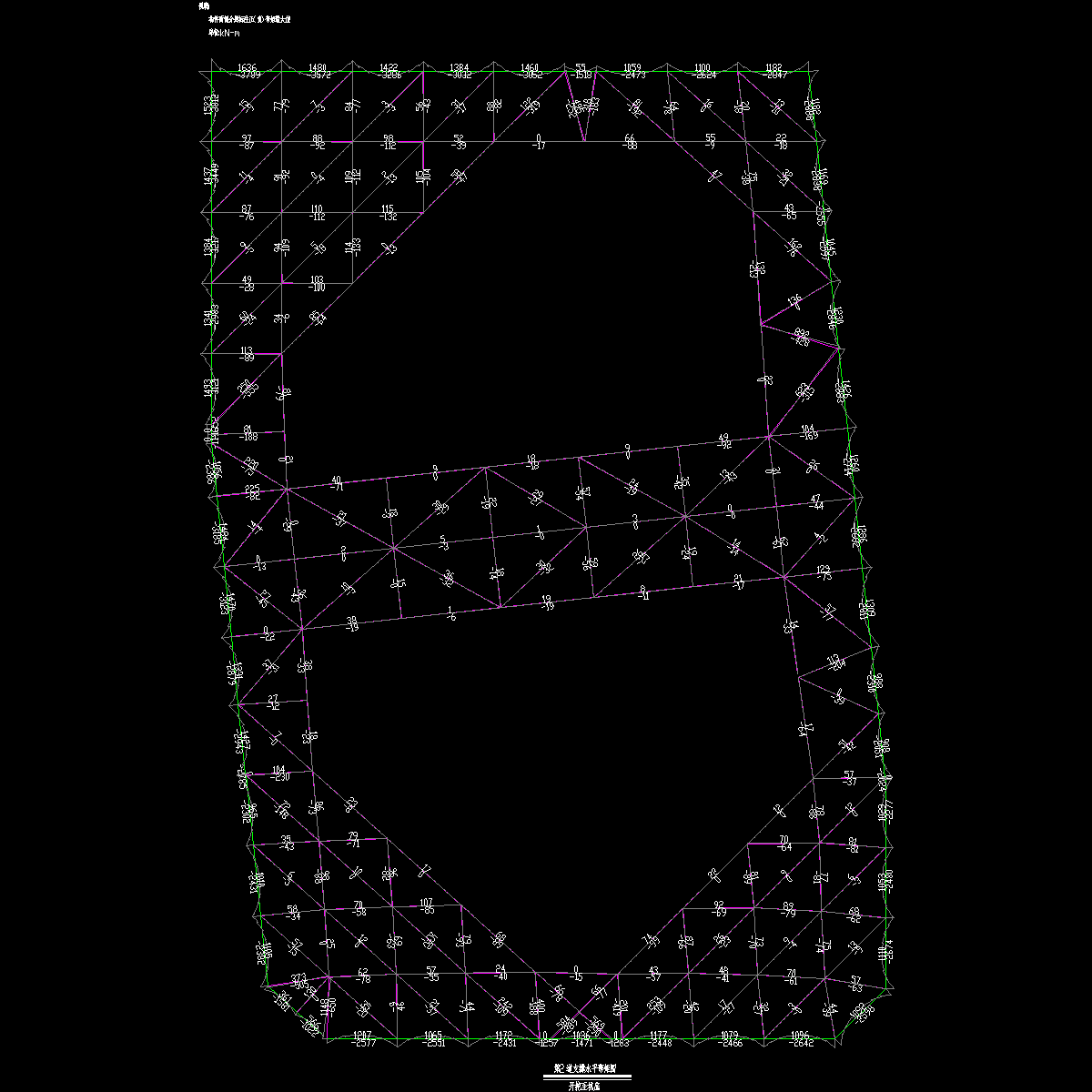

弯矩.dwg
弯矩.dwg

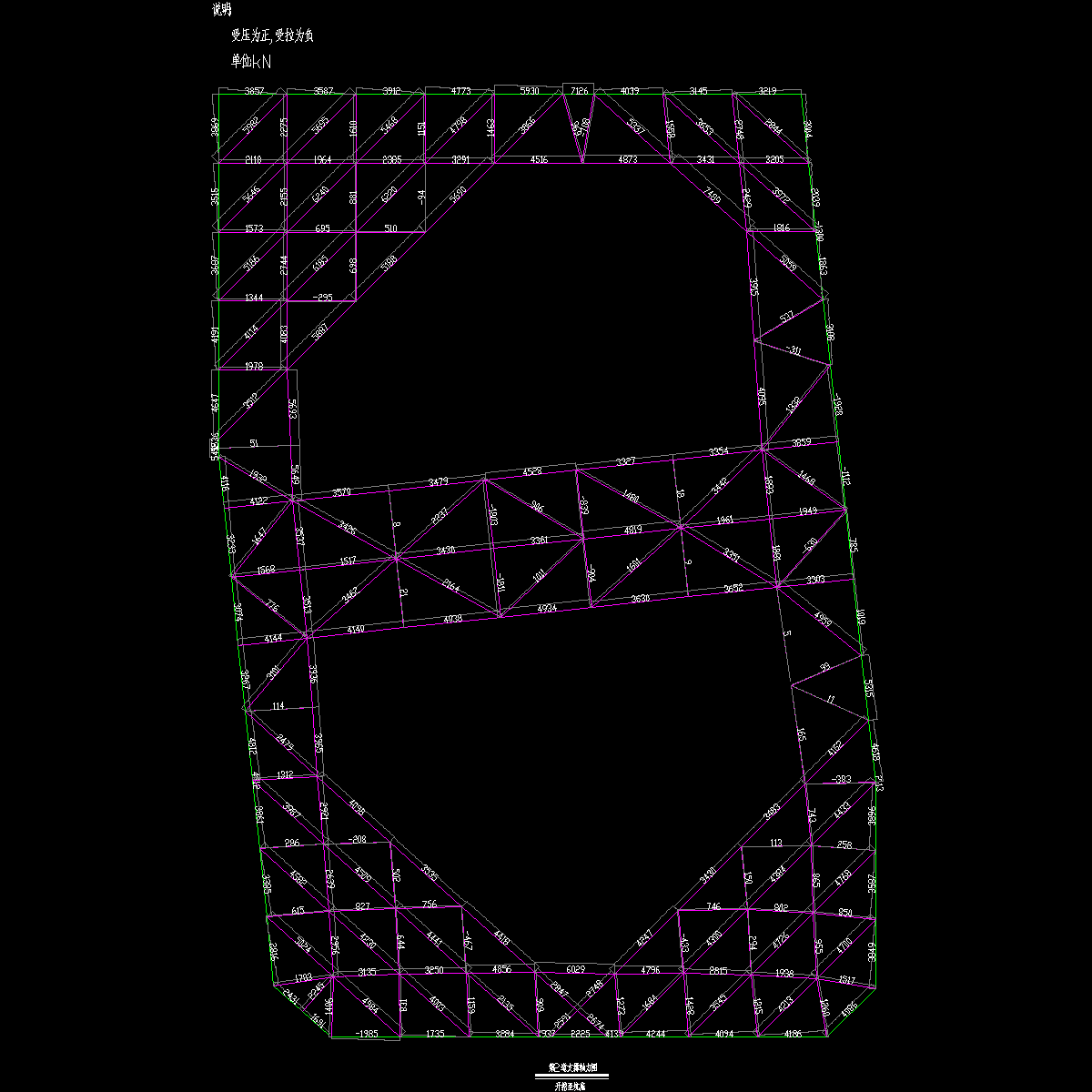

轴力.dwg
轴力.dwg

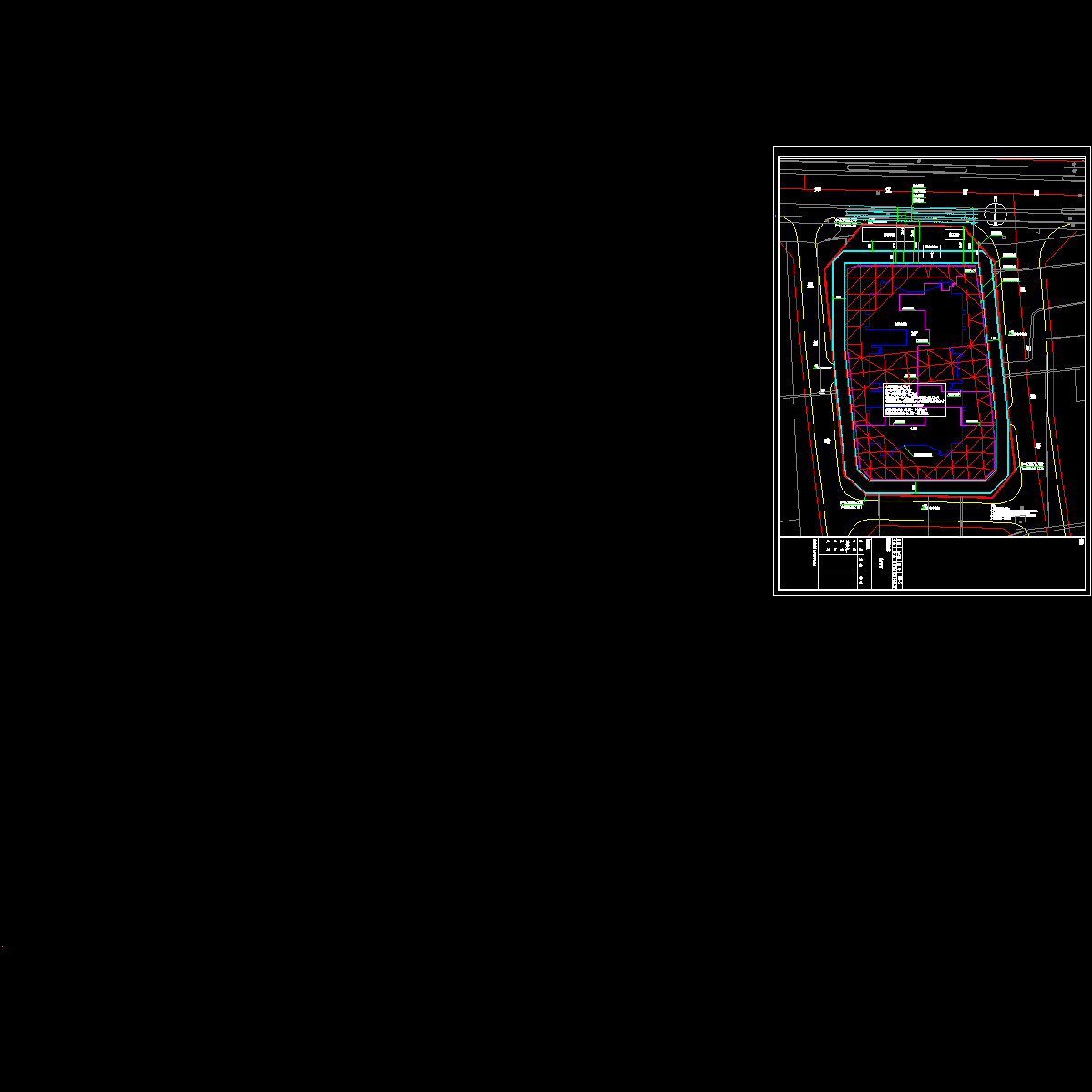

总平面图.dwg
总平面图.dwg

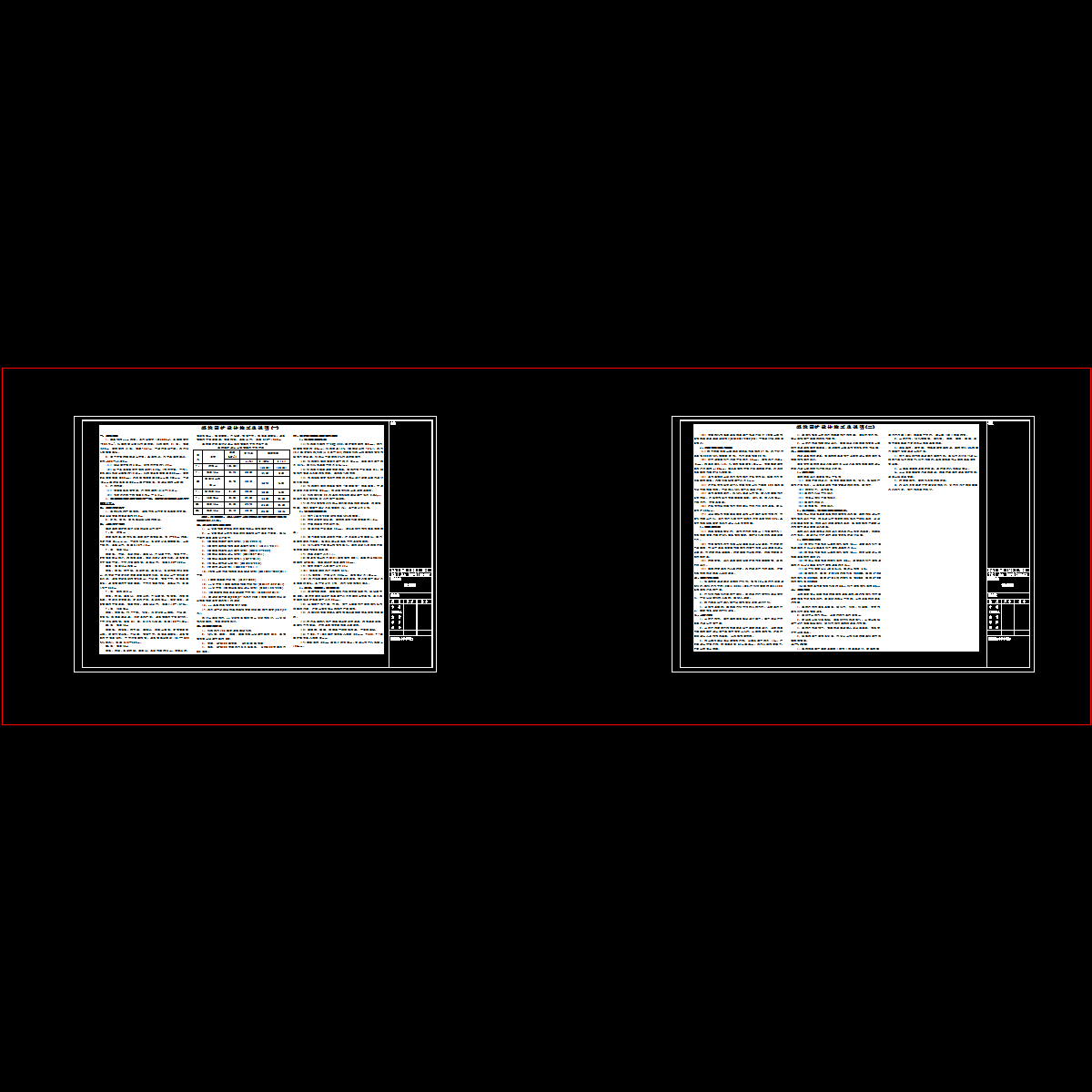

设计总说明.dwg
设计总说明.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11e2w2w0ww2f20fe2s.rar

14.88 MB

下载  售价: 100 积分    赚积分
