基坑总平面及监测点布置图
-
基坑
平面布置图
-
基坑平面定位图
-
基坑支护剖面图
-
基坑支护立面图
-
围护桩大样图
-
角撑大样图
-
斜撑大样图
-
锚索大样图
-
节点大样图
-
降排水大样图
-
围护桩内力传感器布置图
-
二层地下室拆锚工况图
-
三层地下室拆锚工况图
-
暗渠大样图
附件详情
拟建工程场地内有地铁穿越，地铁采用明挖法施工，与该项目基坑大致同时施工。该项目基坑开挖深度8.7米~13.8米，基坑周长约956米，面积约4.23万平米。基坑侧壁安全等级为一级。
基坑支护采用灌注桩 2道/3道预应力锚索支护体系，基坑采用桩间双重管高压旋喷桩止水帷幕，桩间喷射混凝土面层。
基坑降排水采用坑内疏干井结合集水明排。
34张，编制于近代年。
基坑支护剖面图
基坑支护剖面图
基坑支护立面
剖面过渡区域示意图
可回收预应力锚索结构图
锚杆腰梁配筋图及连接大样
斜撑大样图
地铁侧基坑支护

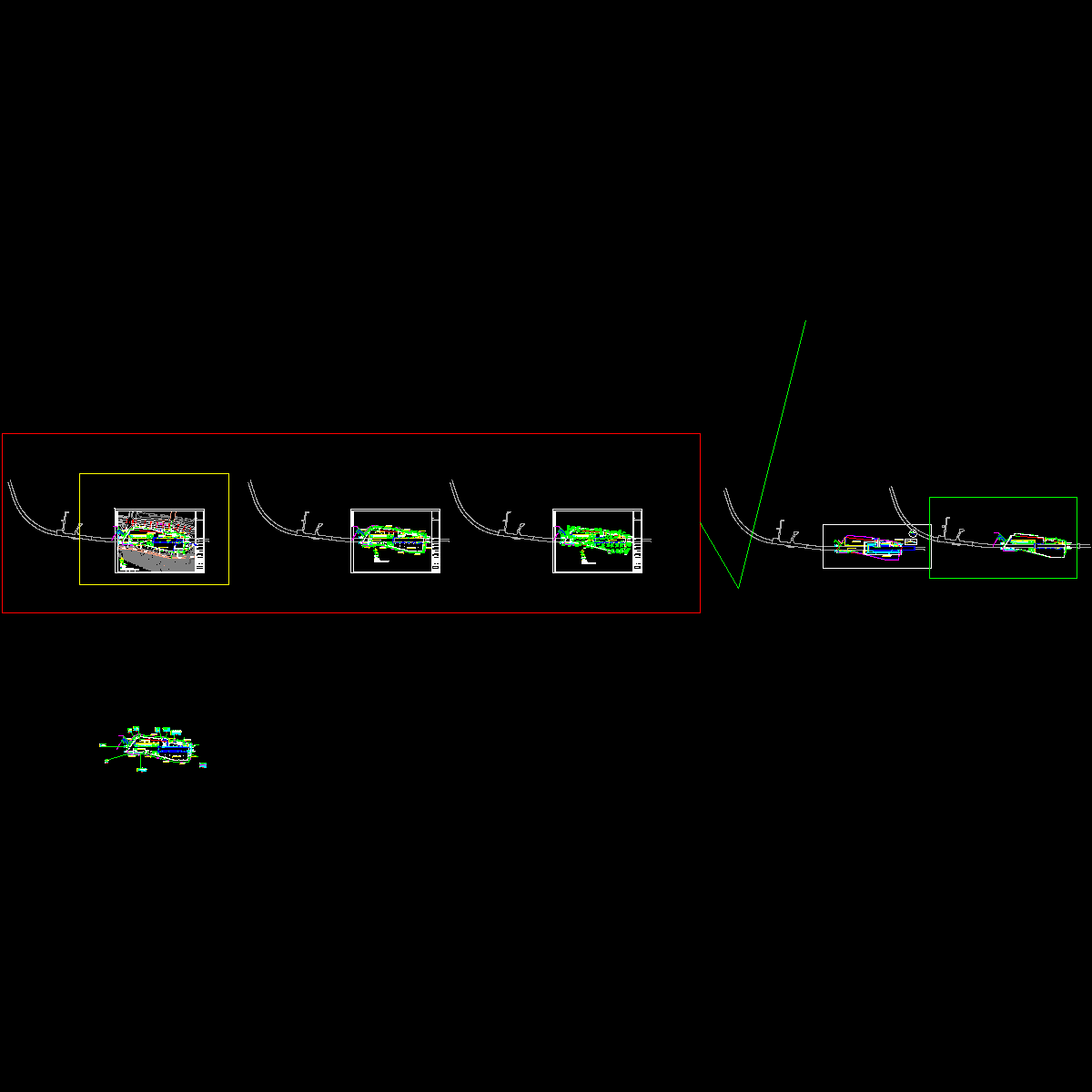

基坑总平面图20150129（图纸会审修改）.dwg

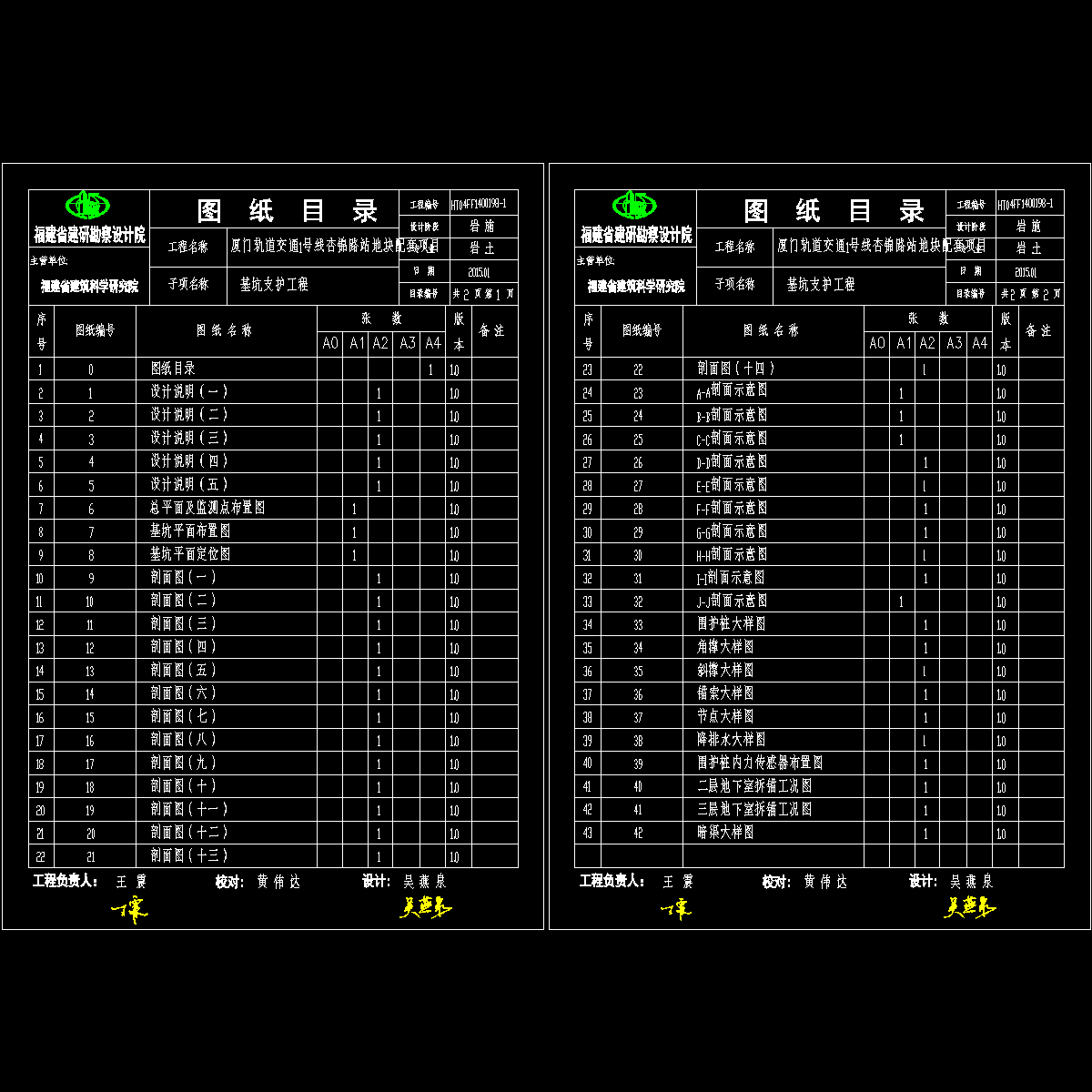

目录20150106.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
