10米深基坑灌注桩加双环梁内支撑支护CAD施工大样图(平面布置图)(dwg)

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 基坑周边环境条件图
• 基坑周边地质剖面展开图
• 支护桩及止水帷幕 平面布置图
• 水平支撑平面布置图
• 基坑支护剖面图
• 基坑降水 平面布置图
• 基坑支护大样图

附件详情

该项目由1栋18层、1栋44层和1栋47层住宅楼组成，设置一个满布地下室，地下室设置2层。基坑开挖面积约7000平米，基坑开挖深度9.05米~9.65米，设计使用年限为一年半。基坑支护采用钻孔灌注桩 内支撑结构。支护桩桩径1000@1300mm，桩顶设冠梁。内支撑采用双圆环支撑布置。
本基坑上层滞水采用集水井明排水处理，承压水采用管井降水，外侧悬挂式截水帷幕。止水帷幕采用三轴搅拌桩，850@600，本幅桩内桩身搭接250mm，采用套打法施工。
20张，编制于2015年。

基坑降水平面布置图

基坑支护剖面图

钢格构柱

支撑梁节点

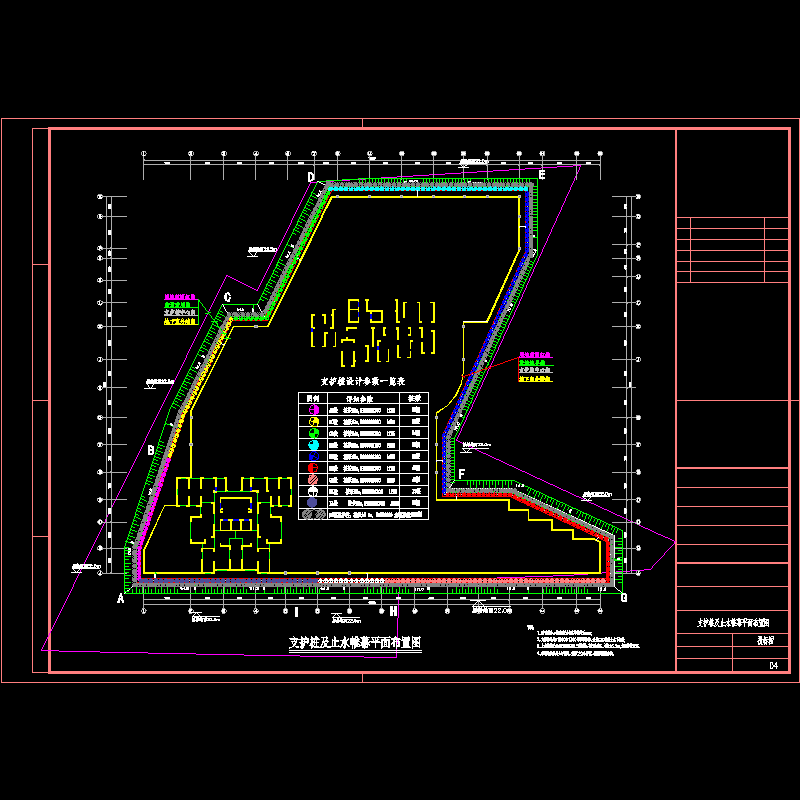

04支护桩及止水帷幕平面布置图0426.dwg

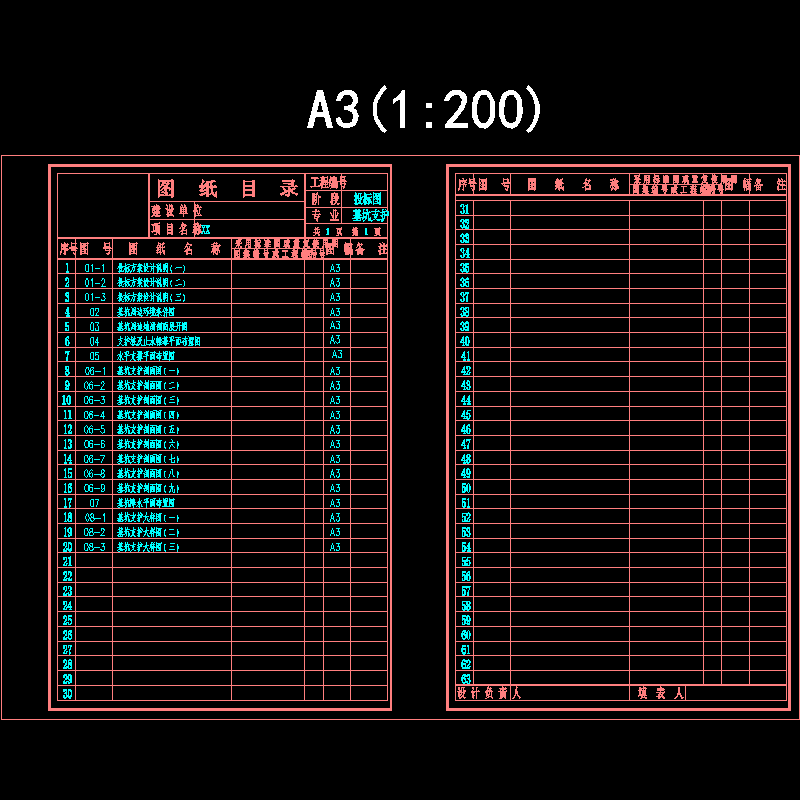

00图纸目录0426.dwg

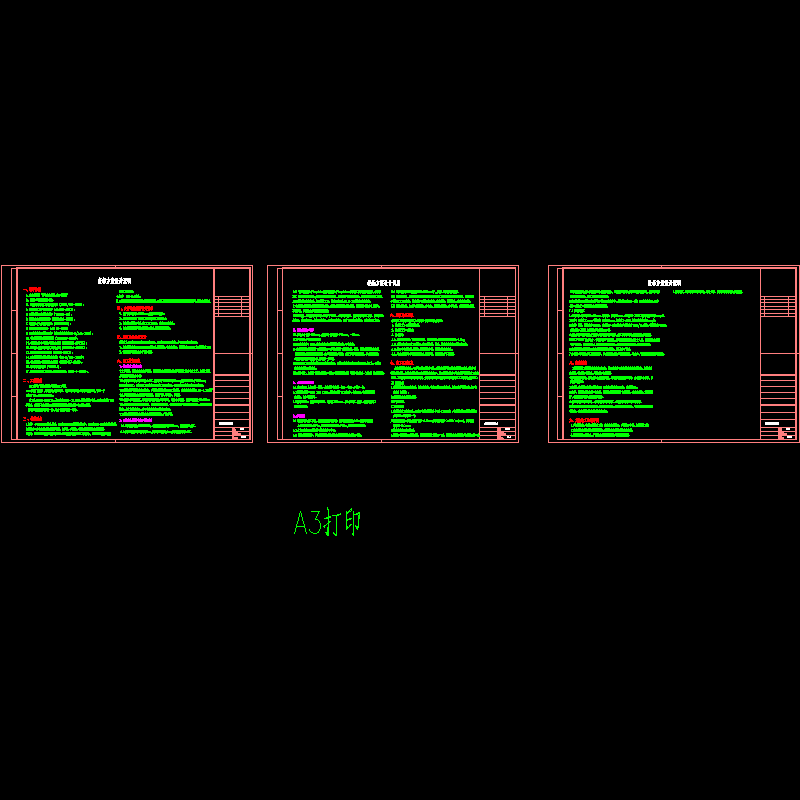

01文字说明0426.dwg

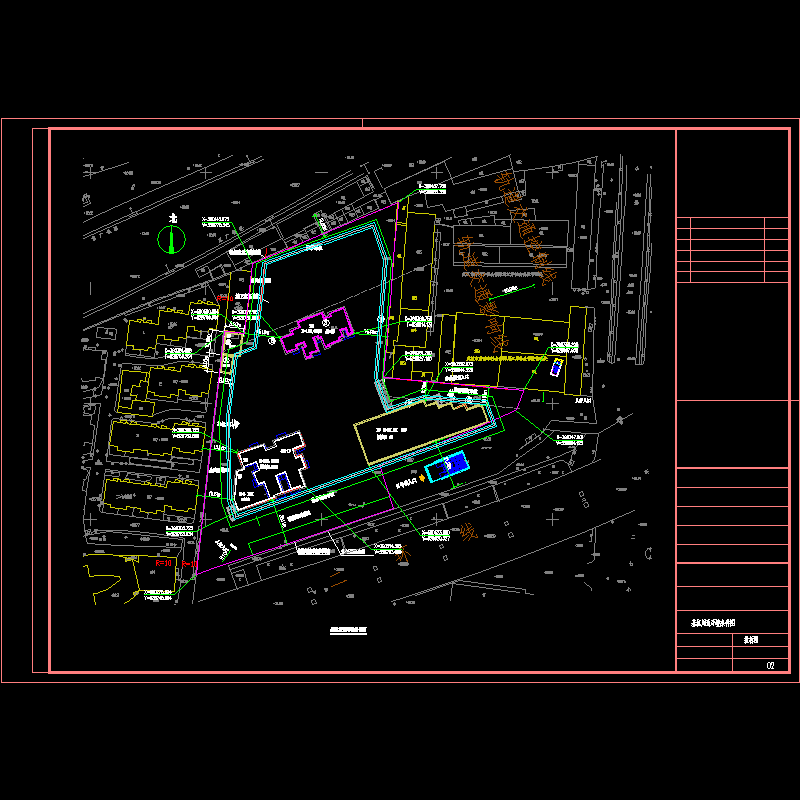

02基坑周边环境条件图.dwg

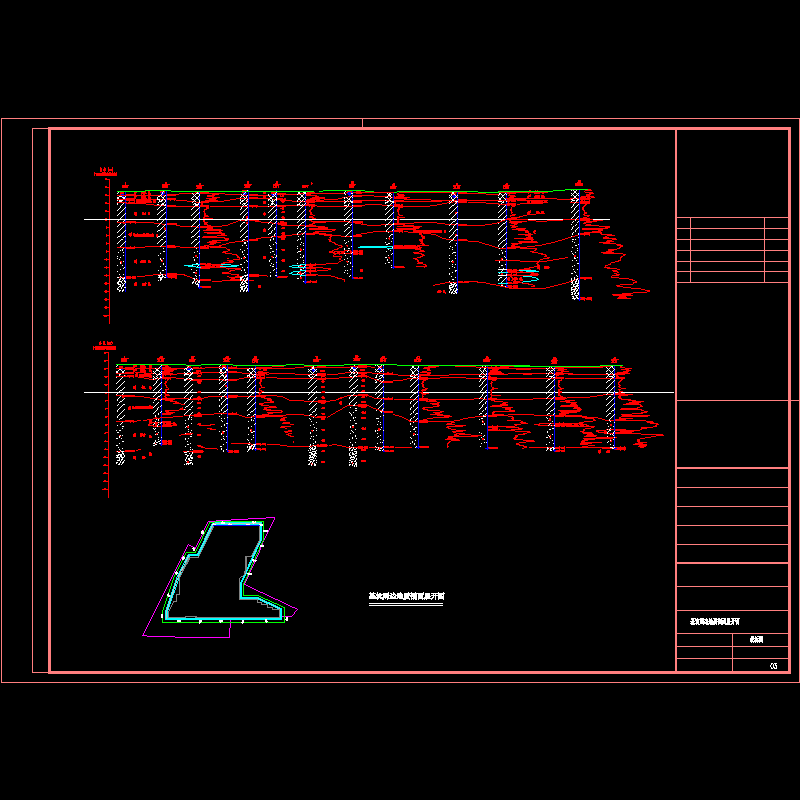

03基坑周边地质剖面展开图0426.dwg

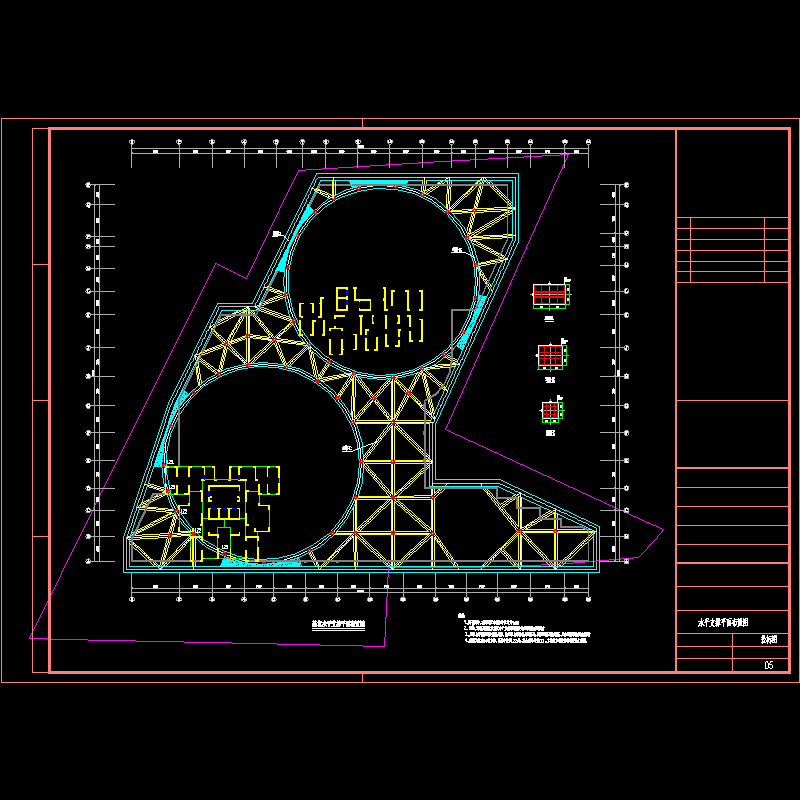

05水平支撑平面布置图0426.dwg

06支护剖面图0426.dwg

07基坑降水平面布置图0426.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
