深基坑粉喷桩挡墙加锚喷支护CAD施工大样图(平面布置图)(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑概况与周边环境条件图
• 基坑周边地层展开图
• 基坑周边地层概化剖面图
• 基坑支护 平面布置图
• 基坑剖面图
• 喷锚支护结构大样图
• 冠梁结构详图
• 基坑监测点平面布置图

附件详情

该项目基坑开挖深度约5米，采用粉喷桩挡墙加锚喷支护结构。粉喷桩相互搭接100mm，抗滑加固体为48X5和108X6钢管。土层锚杆主筋为Ⅱ级钢筋，定位钢筋为Ⅰ级钢筋，搭接长度不小于20d。
14张，编制于2006年。

基坑支护剖面图

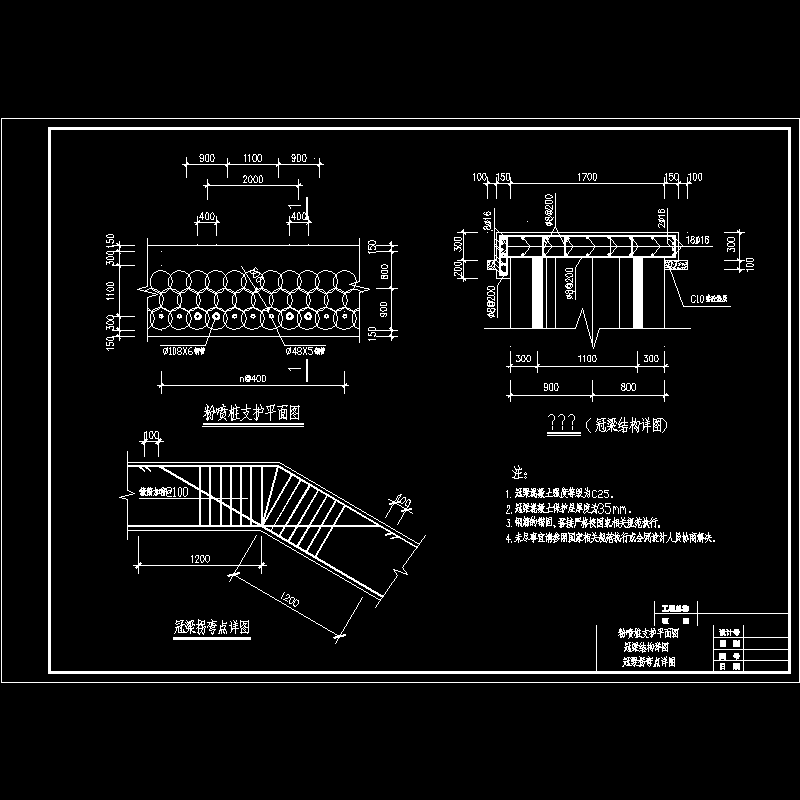

粉喷桩支护平面图

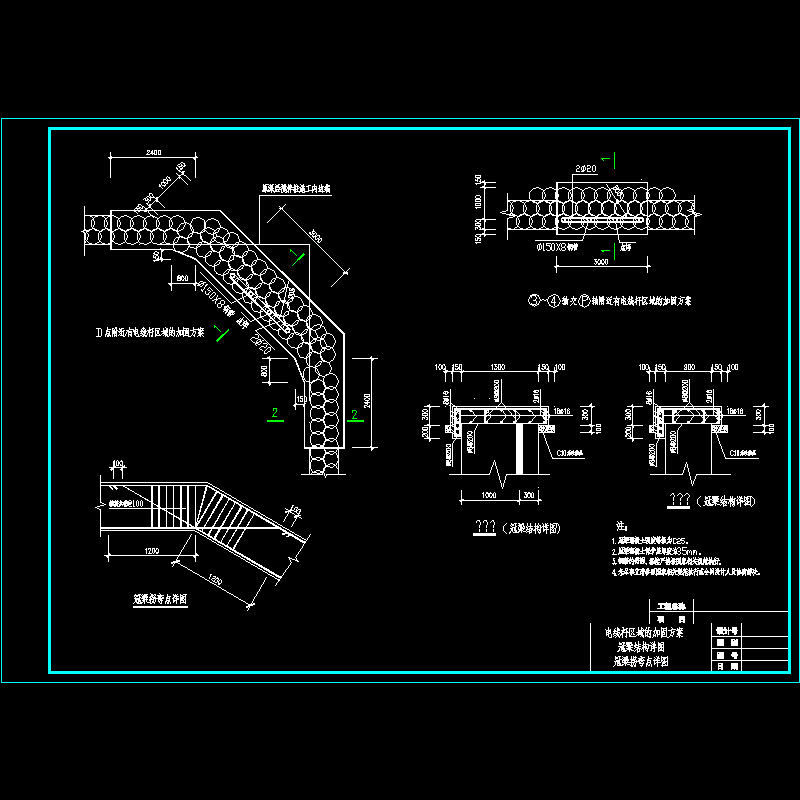

冠梁大样图

冠梁大样图.dwg

剖面.dwg

加固方案.dwg

变改方案.dwg

周边环境图.dwg

基坑周边.dwg

基坑周边地层概化剖面图.dwg

基坑监测图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
