16米深基坑灌注桩加三道内支撑支护CAD施工大样图（圆形内支撑）(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑支护设计方案
• 基坑支护设计计算书
• 基坑场地范围管线分布图及管线监测布置图
• 基坑周边环境监测布置图及支护分段图
• 基坑支护结构布置图
• 立柱与基础桩相对关系图
• 基坑支护剖面图13张
• 支护桩结构图
• 支撑梁、围檩配筋图
• 支撑梁节点大样图
• 降水井大样图
• 备选方案剖面图

附件详情

整个场地设有三层地下室，开挖深度约15.15m~16.65m，基坑侧壁安全等级为一级。基坑分13个剖面进行加固，支护的方式为“灌注桩加三道内支撑支护（圆形支撑）”、“双排桩”等支护形式。
【基坑支护设计】
1、单排桩：采用旋挖桩，桩径1.4m，间距1.6m
2、双排桩：采用旋挖桩，前排桩径1.2m，间距1.4m；后排桩桩径1.2m，间距3m
3、桩间：挂铁丝网片，网片尺寸及规格：10#@100×100，喷射C20砼
4、止水措施：桩间设D600帷幕桩，基坑外侧设连续搭接型式深层搅拌桩D500@300进行外排连续帷幕结构截水
5、立柱桩：采用型钢立柱
施工图23张，设计说明及计算书109页，编制于2011年。

基坑支护剖面图

基坑三维分析模型

地下室底板与支撑间连接图

圆环梁与冠梁(围檩)节点连接示意图

支撑梁节点

支护结构变形图

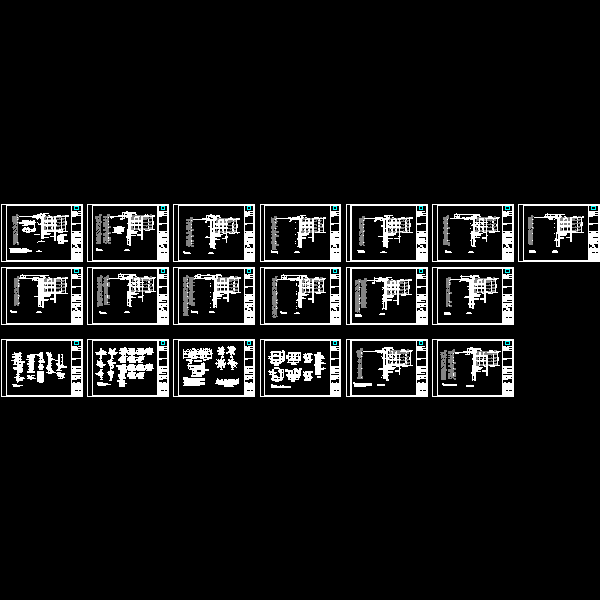

剖面-大样图.dwg

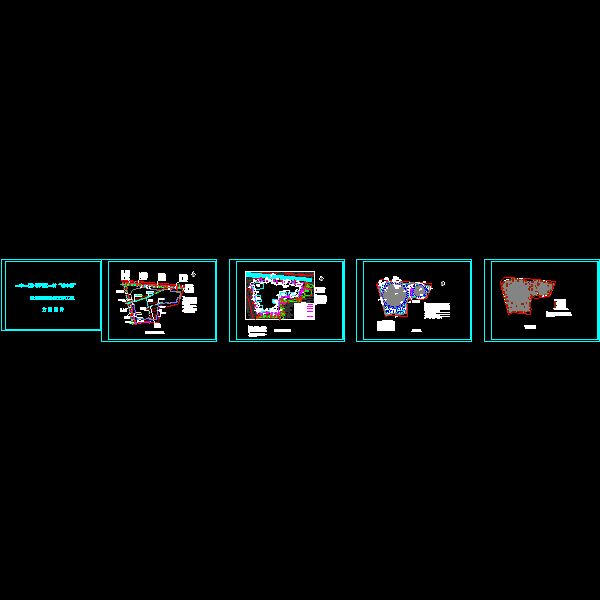

周边环境-管线-支护布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
