城中村基坑钻孔灌注桩加一道混凝土支撑支护CAD施工图纸.dwg

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 施工说明(一)
• 施工说明(二)
• 总平面图
• 围护平面图
• 围护剖面图

附件详情

该项目地下室基坑围护周长约800m。工程设一层地下室，地下室底板面标高-5.60m，底板厚300mm，底板底标高为-6.15m（垫层底标高，垫层按250mm计，以下同），承台高度为1600mm、1200mm，承台垫层底标高为-7.05m、-7.45m。本次围护设计的基坑开挖深度按承台垫层底标高进行计算，为6.65m~7.05m。
综合各项条件，该项目基坑采用钻孔灌注桩加一道现浇钢筋混凝土水平支撑围护，并在围护桩外围设置一排水泥搅拌桩帷幕进行止土，同时增加被动区加固以控制土体位移；坑中坑采用水泥土重力式挡土墙进行二次围护。
围护结构采用700的钻孔灌注桩，围护桩采用C25混凝土，立柱上部嵌入支撑500mm，支撑桩垂直度要求偏差小于1/200，上部井子架要求伸入支撑桩2.5m。
......
共5张图，编制于近代年。

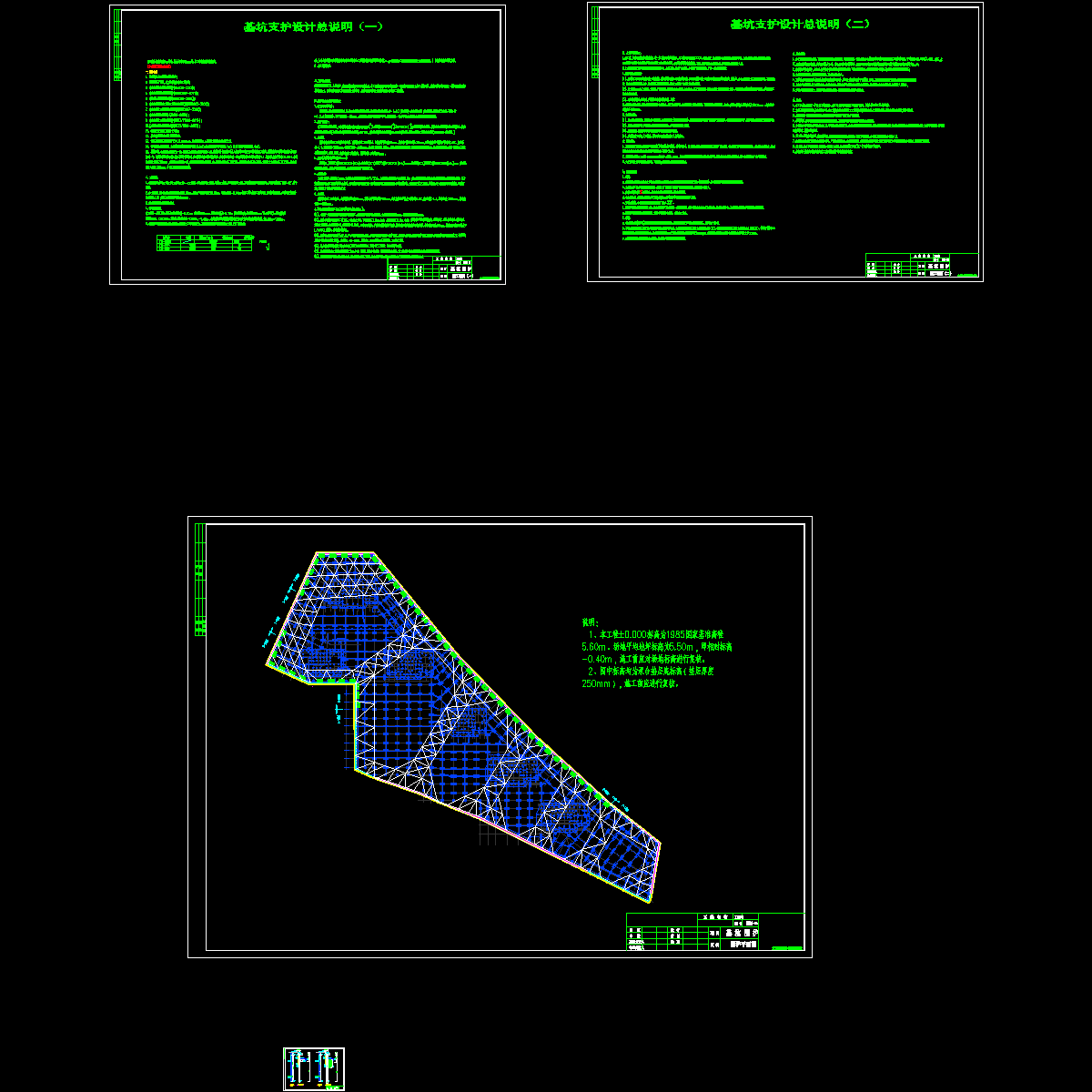

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
