深基坑排桩支护CAD施工图纸（计算书）(钻孔灌注桩)(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

基坑开挖深度为5.25米。采用φ700@1100（φ600@1000）钻孔灌注桩，同时在桩后施工一排φ600@450的水泥搅桩，坑底施工7排格栅状φ600@450的水泥搅拌桩墩式加固。坑中坑开挖2.1米左右，拟采用4排格栅状φ600@450的水泥搅拌桩联系加固。本基坑支撑体系采用角支撑支撑梁尺寸为600×700、500×600、700×750。
【基坑监测】
a、周边建筑物、道路、地下管网、边壁顶部水平位移与垂直沉降量监测；
b、周边建筑物、道路、地表开裂状态（位置、裂宽）的观察；
c、深层土体位移监测。

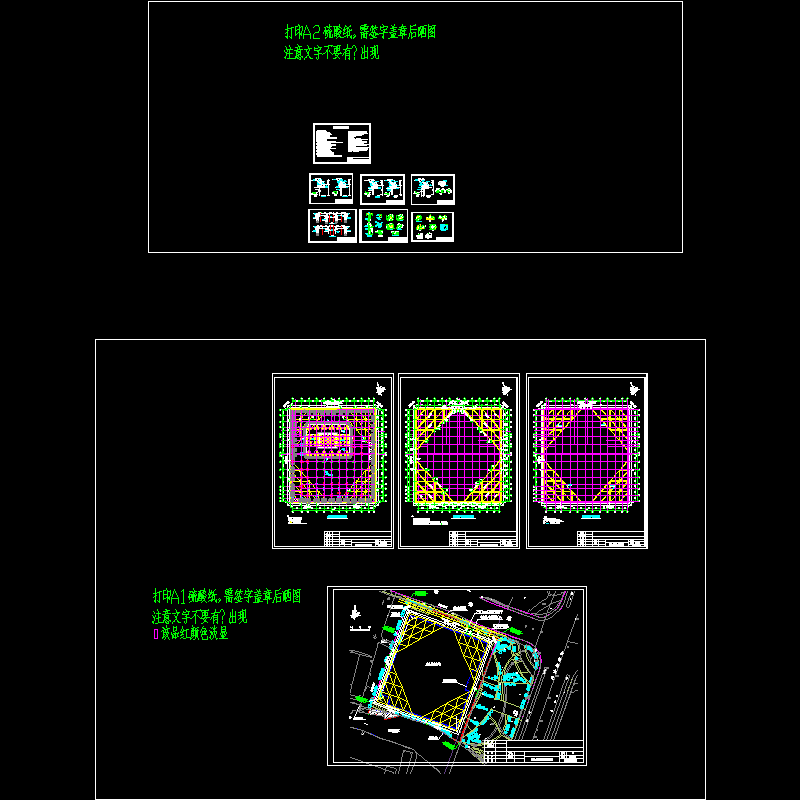

10张图，说明及计算书，A3，15页。

基坑支护剖面图

基坑支护剖面图

支撑立柱

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
