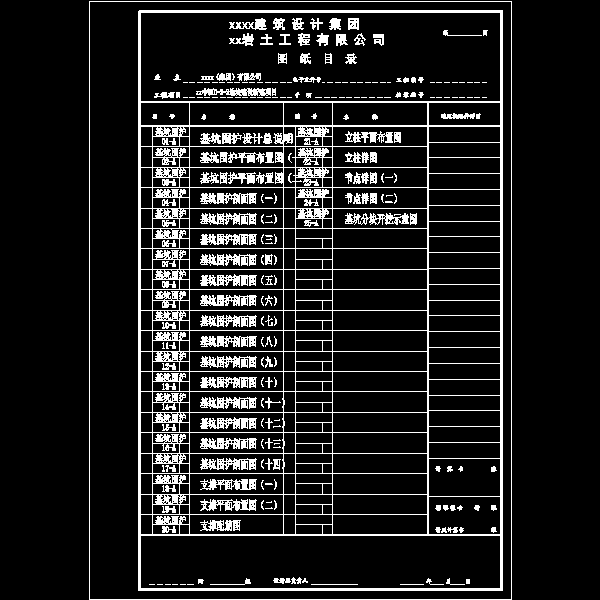

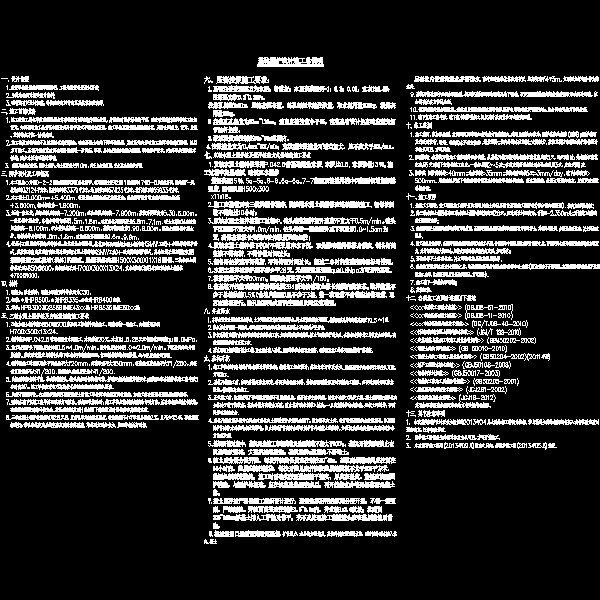

基坑围护设计总说明
-
基坑围护

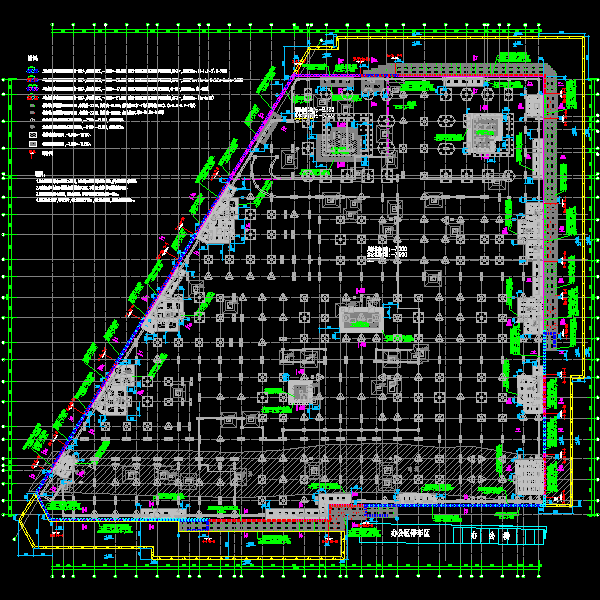

平面布置图
（1~2）
-

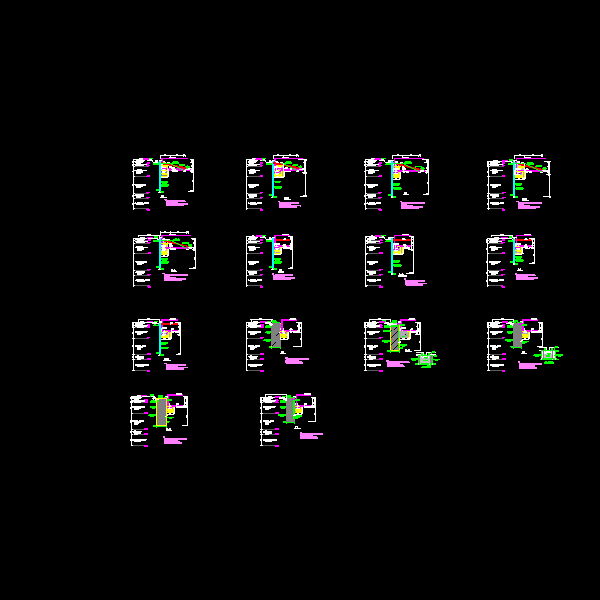

基坑围护剖面图（1~14）
-

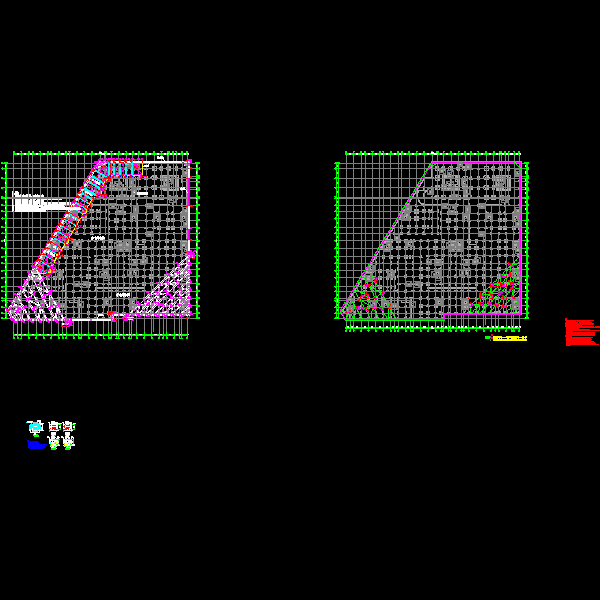

支撑平面布置图（1~2）
-
支撑配筋图
-
立柱平面布置图
-
立柱详图
-
节点详图
-
基坑分块开挖示意图
附件详情
拟建建筑主要为2幢11层高楼和17幢3-5层独立多层，整体地下一层。基坑开挖深度为5.3米~9.9米。基坑整体采用SMW工法桩加支撑支护，局部采用双轴水泥搅拌桩重力式挡墙支护。
【基坑支护设计】
1、基坑西侧采用型钢水泥土搅拌墙（SMW工法） 斜抛撑的围护形式；
2、基坑东南角及西南角区域采用型钢水泥土搅拌墙（SMW工法） 混凝土角撑的围护形式；
3、其余区域采用双轴水泥搅拌桩重力式挡墙（坝体）的型式，局部坝体内插H500X300X11X18型钢。
三轴水泥土搅拌桩采用850@600mm，内插型钢采用H700X300X13X24。重力式挡墙（坝体）采用双轴水泥土搅拌桩?700@1000mm。
【
基坑降水
】
本降水设计采用轻型井点降水，降水深度控制在开挖面、基坑面以及局部深坑底面以下0.5～1米。
25张，编制于2013年。
SMW工法桩加斜抛撑支护
SMW工法桩加混凝土角撑支护
双轴水泥搅拌桩重力式挡墙

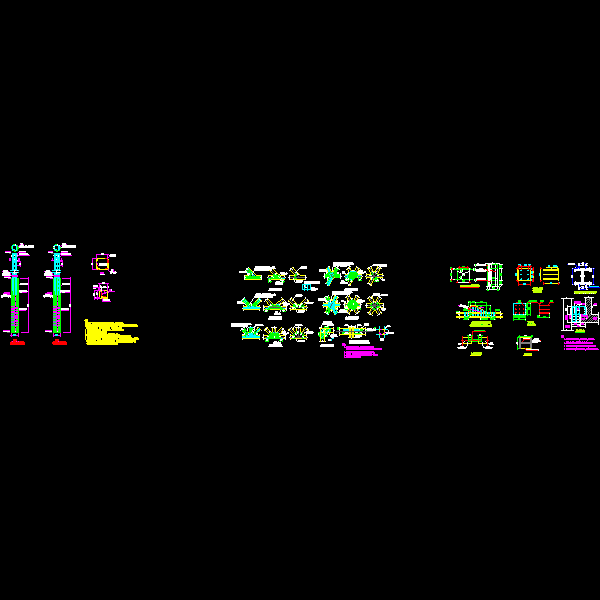

立柱桩详图
支撑节点详图
混凝土角撑布置图
01readme.dwg
02plan.dwg
03-17sec.dwg
0index.dwg
18-21plansp.dwg
22-24node.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
