深基坑支护CAD施工图纸（钻孔桩内支撑）(现浇钢筋混凝土)(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 围护结构 平面布置图
• 搅拌桩平面布置图
• 支撑平面布置图及节点详图
• 立柱桩平面布置图
• 基坑支护剖面图
• 基坑支护节点详图
• 立柱桩结构图
• 施工顺序及拆撑流程示意图

附件详情

基坑侧壁安全等级：二级
基坑支护：围护桩及立柱桩为600或700的钻孔灌注桩，桩间距800、900或1000，具体详见各剖面图，优先考虑采用回旋钻机施工。
支撑体系：支撑及冠梁采用现浇钢筋混凝土，混凝土强度为C30，立柱桩在坑底以上的部分采用"口"字形钢格构柱。
水泥搅拌桩：采用单头搅拌桩机施工，桩径均为600mm，，桩长及桩间搭接宽度详见各剖面图，采用二次下沉二次提升，四搅二喷工艺。
基坑降排水：基坑顶部设置贯通的300X300（H）地面排水沟截流。
15张，编制于2013年，新规范。

水泥搅拌桩重力式挡墙

钢筋混凝土内支撑

基坑支护剖面图

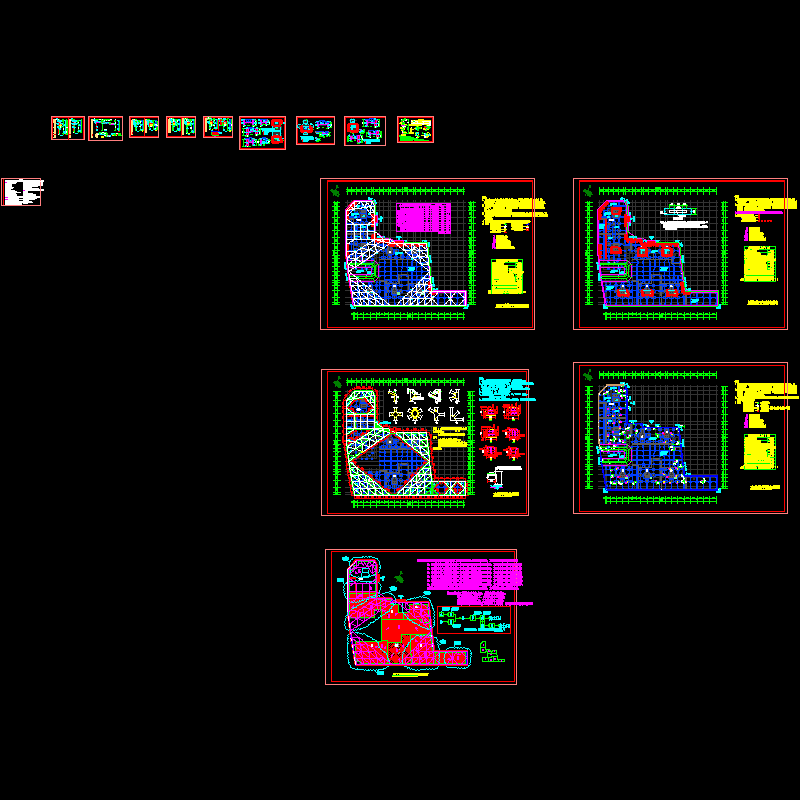

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
