高边坡锚杆挡墙支护结构CAD施工大样图(dwg)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 资料目录
• 环境支护结构布置图
• 支护结构设计说明
• A-M 环境挡墙立面展开图
• M-Z 环境挡墙立面展开图
• 锚杆剖面图(一)
• 锚杆剖面图(二)
• 锚杆剖面图(三)
• 锚杆剖面图、桩-板挡墙结构图、锚杆大样图

附件详情

该工程场地位于江北区五里坪港城工业园区A区E、F组团地块，原为岗丘及沟谷，西侧库房及标准厂房场地已整平，地面高程为198-193m，地势平缓。
边坡整治工程有几部分，边坡Ⅰ设重力式挡土墙，并对原临时格构护坡梁进行改造；边坡Ⅱ设重力式挡土墙，设格构梁临时支护；边坡Ⅲ采用放坡处理和锚杆挡墙支护以及格构梁支护；边坡Ⅳ、Ⅴ处理方法同边坡Ⅲ；边坡Ⅵ采用锚杆挡墙支护......
共23页，8张cad图

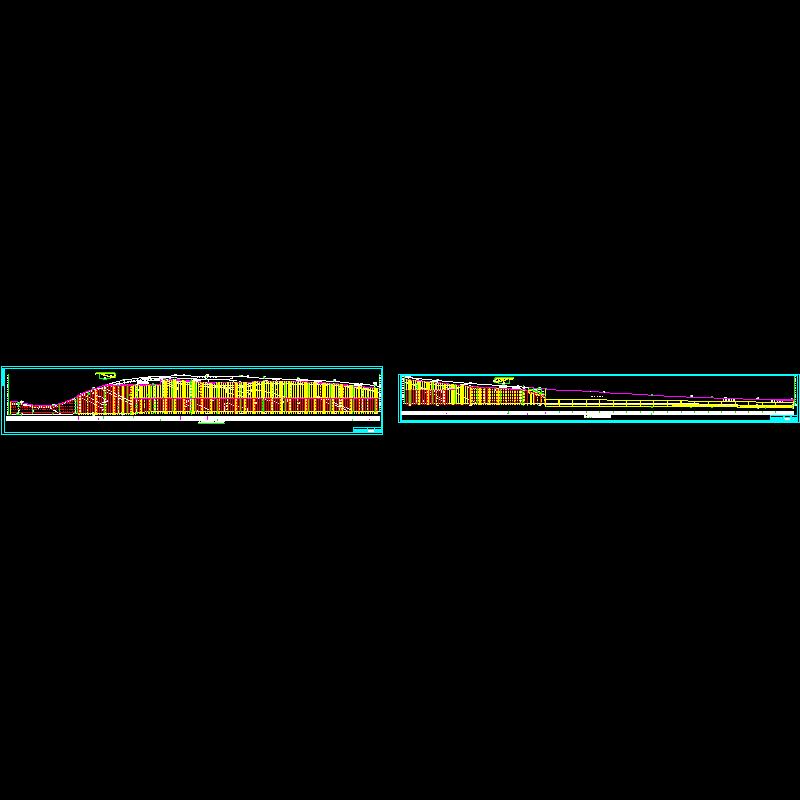

挡墙立面展开图

锚杆锚头大样图

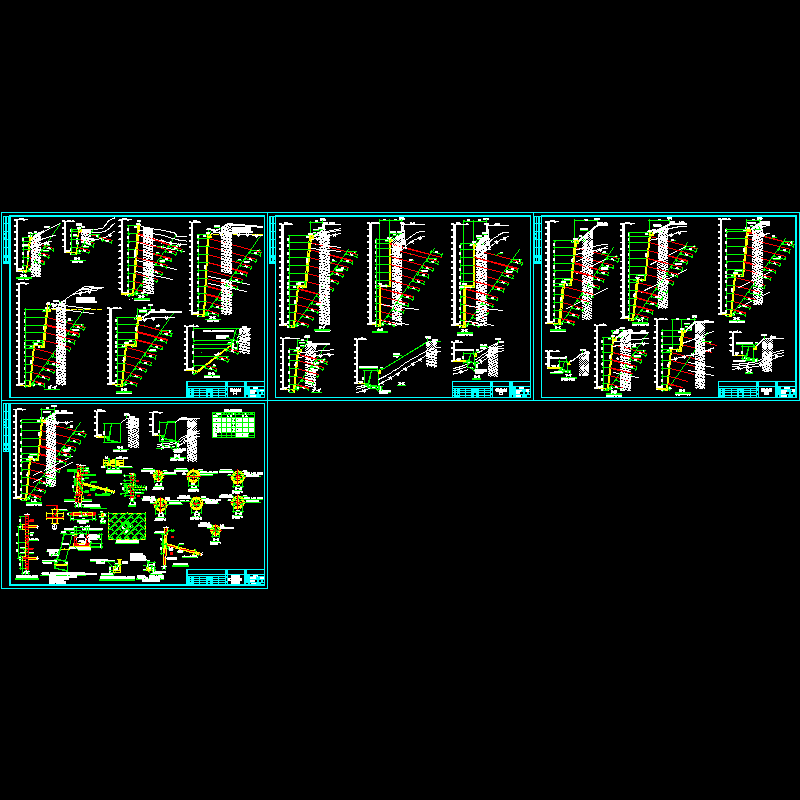

锚杆剖面图

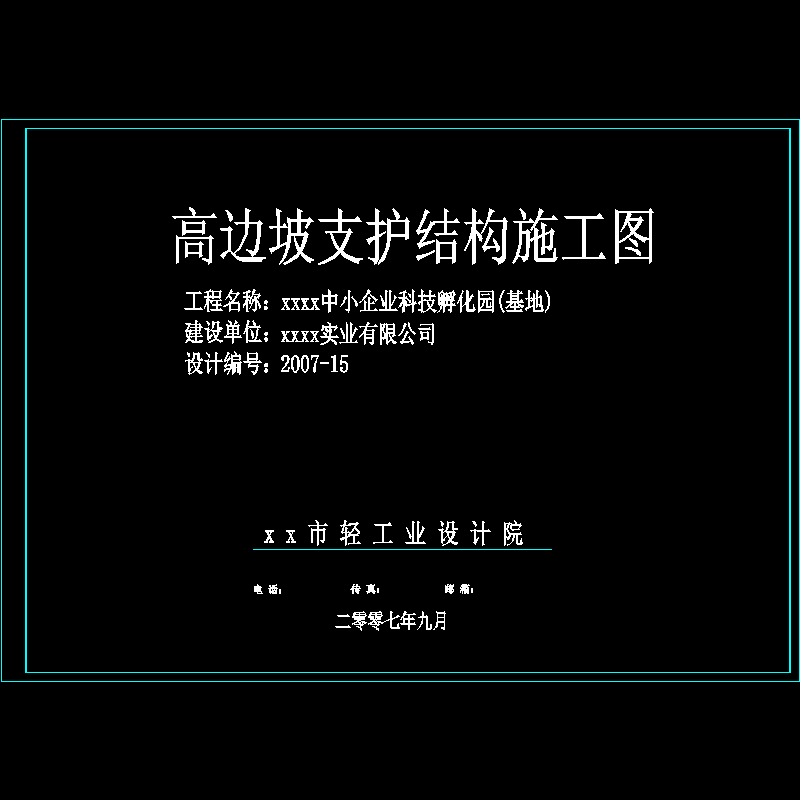

fa封面.dwg

gs-01.dwg

gs-02.dwg

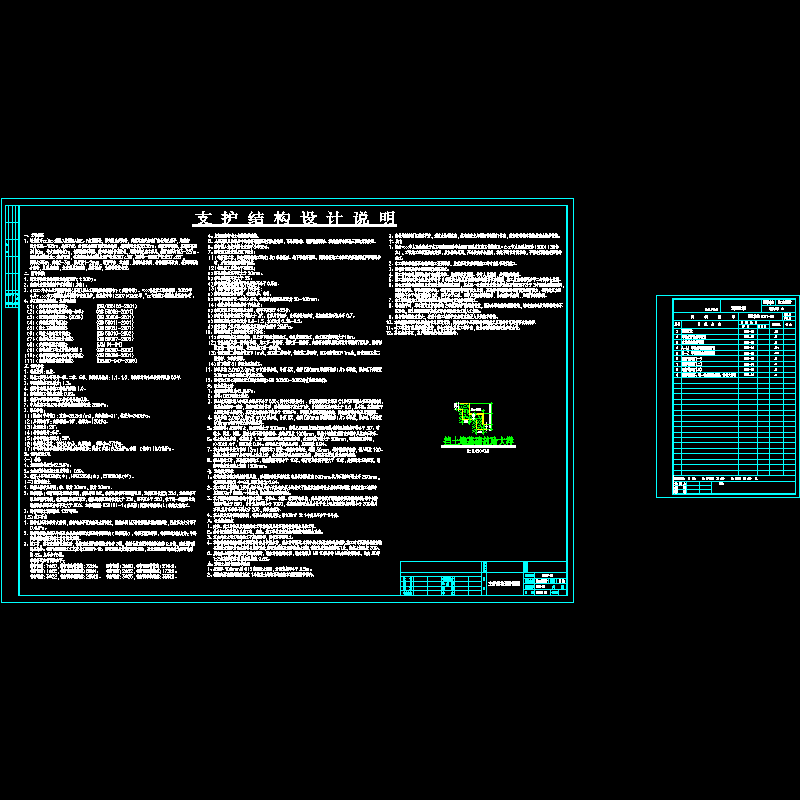

支护结构设计说明.dwg

熊总平面图（2007.7.30）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-6-22 21:29:03上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
