重力式挡土墙加格构锚杆边坡支护CAD施工图纸(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 边坡工程 平面图
• 边坡断面图
• 重力式挡土墙支护立面图
• 格构锚杆支护立面图
• 边坡支护 剖面图
• 横梁和立柱节点详图
• 土钉节点详图
• 锚杆节点详图
• 路面横断面图
• 排水沟详图
• 盖板配筋图

附件详情

边坡长31.5米，坡率1：0.3，边坡高度2米~7.8米，支护面积约461.5平方米，采用重力式挡土墙及格构梁 锚杆/土钉支护。
1、重力式挡土墙采用砌体结构；
2、土钉部分，孔径110，钢筋为1Φ25，土钉间距1600×1600；
3、锚杆部分，孔径110，钢筋为1Φ25，锚杆间距1600，锚杆自由段9000，锚固段8500；
4、横梁,规格200×200，配筋为4Φ20，箍筋φ8@200，砼强度等级为C25。
5、立柱，规格200×200，配筋为4Φ20，箍筋φ8@200，砼强度等级为C25。
16页，编制于2006年。

重力式挡土墙边坡支护

边坡支护剖面

土钉结构图

排水沟结构

qixiangju.dwg

放坡段立面图.dwg

盖板配筋图.dwg

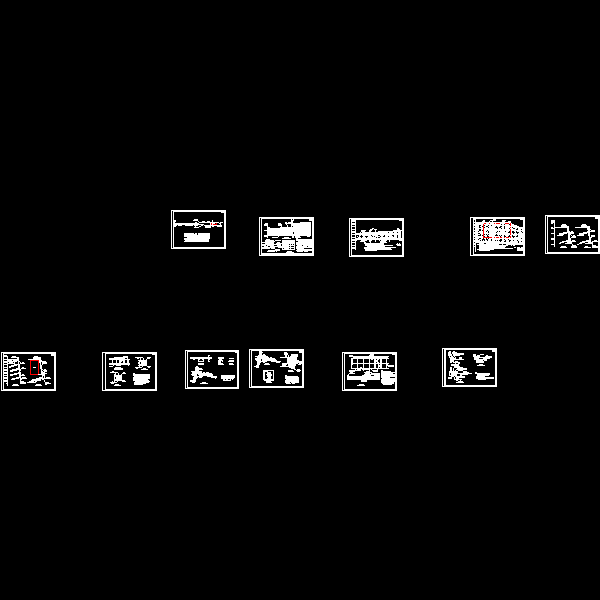

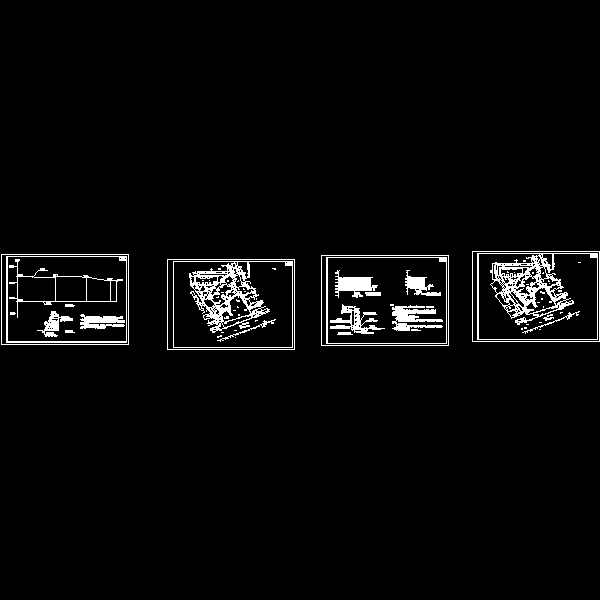

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
