高填深挖路基高边坡加固设计CAD图纸7张（SNS防护网垫墩锚杆锚索框架）(喷射混凝土支护)(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

注：
1、图中尺寸以厘米计，比例尺：1：250。
2、本段右边坡为高边坡，表层为厚约0.4m粉质粘土，下伏中风化灰岩和泥灰岩，岩层产状110°∠32°，顺层状发育。经分析计算，边坡欠稳定。
3、边坡经过建模分析计算，加固采用锚固措施，于第二、三级边坡采用预应力锚索框架加固。取典型横断面进行边坡稳定性分析计算，中风化灰岩指标C=50kPa；Φ=18°,计算得边坡沿直线滑动面(BISHOP法）滑动稳定安全系数Fs=1.002，小于规范要求值1.2，边坡滑动稳定安全储备不足，边坡第二、三级(1:1)预应力锚索框架加固，锚固力设计值750kN。加固后该危险滑面滑动稳定安全系数满足规范要求(加固后Fs=1.214)。
4、边坡施工本着自上而下原则，开挖一级防护（加固）一级，严禁全面开挖完成后再进行锚固施工。
5、锚固施工前应进行预应力锚杆（索）锚固试验，取得实际岩土层锚固技术指标后指导大面积施工，具体内容及要求应符合《锚杆喷射混凝土支护技术规范》（GB 50086）的规定。
6、锚固施工完成后应进行锚杆（索）验收试验，验收数量按工作锚杆（索）5%控制，且从施工期始，对锚固区域应该进行永久监测。
……
共计7张

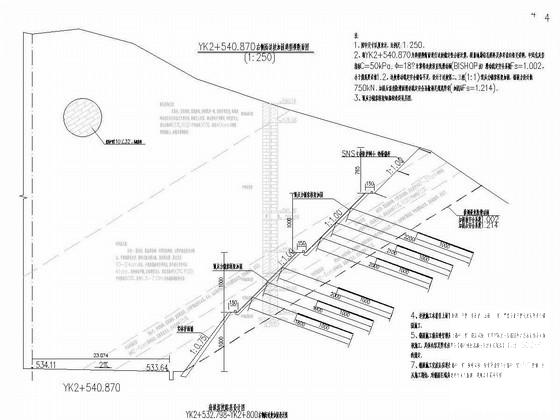

高边坡加固设计图1

高边坡加固设计图2

高边坡加固设计图3

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
