锚索框架梁及植草高边坡加固防护CAD施工图纸(排水系统设计)(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目边坡长约272米，边坡最高约60米。边坡采用分级支护，支护结构为“三维网植草 锚索框架与镀锌网植草交错布置 锚杆十字面板，板间镀锌网植草 护面墙”。
含：高边坡防护加固工程布置立面图、断面设计、路堑边坡排水系统设计图
14张。

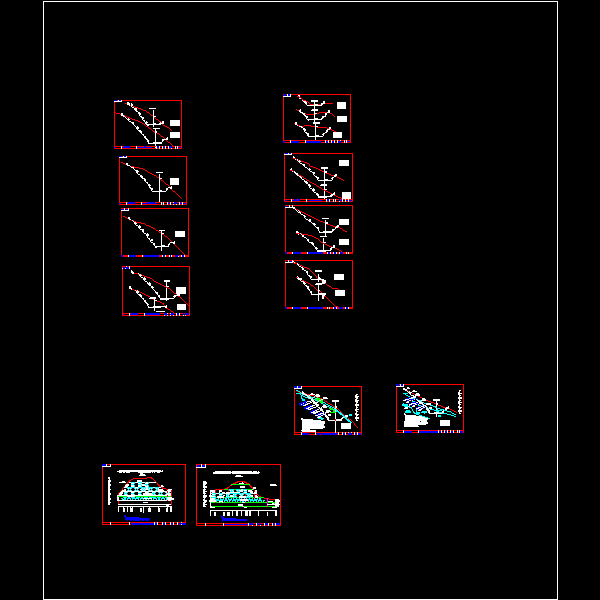

边坡支护 断面设计

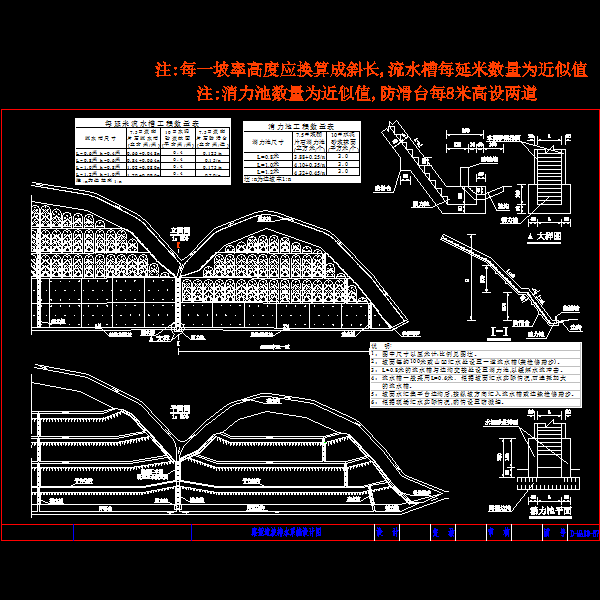

路堑边坡排水系统设计立面

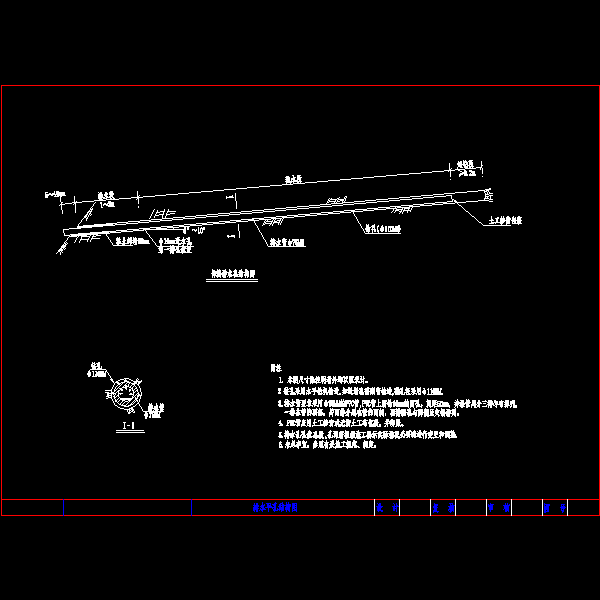

仰斜排水孔结构图

a9断面立面图.dwg

排水平孔图.dwg

路堑边坡排水设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
