双排桩结合土钉墙基坑支护CAD施工大样图(三轴深搅桩止水)(平面布置图)(dwg)

[复制链接]

0

主题

0

帖子

1108

积分

超级版主

Rank: 8Rank: 8

积分
1108
发表于 2020-6-22 21:33:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 基坑支护环境信息图
  • 周边管网图
  • 基坑支护总说明
  • 基坑支护平面图
  • 降水井 平面布置图
  • 基坑支护剖面图一
  • 基坑支护剖面图二
  • 基坑支护大样图
  • 土方开挖 示意图
  • 基坑支护监测图

附件详情

根据本基坑的挖深、地质条件及周边环境要求确定,本基坑安全等级为二级,重要性系数1.0。该项目地库区域±0.00标高为 7.60m,数据灾备中心区域±0.00标高为 8.15m。该资料图所注标高皆为相对 7.60m标高。
本基坑采用的支护方案为:基坑KLMN段采用双排桩支护,ABCDEFGHJ、NA段采用二级放坡土钉墙支护,基坑JK段采用二级放坡支护,坑内高低差采用放坡支护。基坑采用管井降水结合明沟排水,外侧650@900三轴深搅桩止水。基坑采用明挖顺作法施工。
旋挖灌注桩施工要求:支护桩采用旋挖桩机施工,桩身设计强度为混凝土C30。
土钉墙施工要求:土钉墙的施工顺序为:按设计要求自上而下分段、分层开挖工作面,修整坡面(平整度允许偏差±20mm)→埋设喷射混凝土厚度控制标志,喷射第一层混凝土→钻孔,安设土钉→注浆,安设连接件→绑扎钢筋网,喷射第二层混凝土。
三轴深搅桩施工要求:桩身采用一次搅拌工艺,水泥和原状土须均匀拌和,下沉及提升均为喷浆搅拌。
......
共10张图,编制于2015年。

基坑支护剖面图

降水井穿底板封井大样图

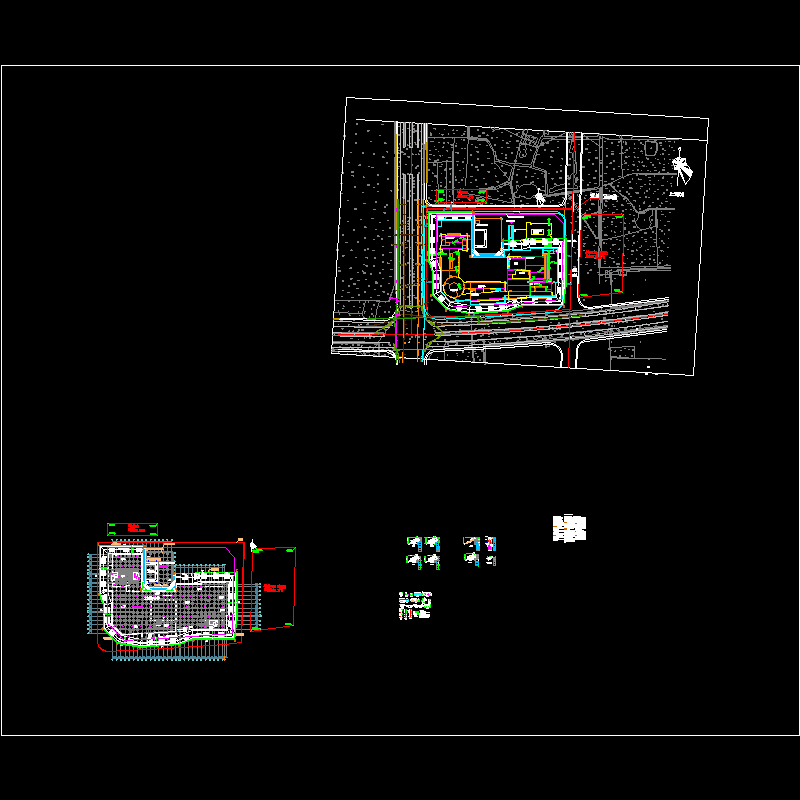

双排桩结合土钉墙基坑支护CAD施工大样图(三轴深搅桩止水)(平面布置图)(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
