深基坑土钉墙及桩锚支护初步设计CAD施工大样图(平面布置图)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明4
• 基坑支护 平面布置图
• 基坑周边环境图、监测点平面布置图
• 基坑支护断面图、立面图15张
• 钢管土钉大样图、注浆花管大样图
• 土钉大样图、砖墙大样图
• 支护桩大样图
• 桩间土防护大样图
• 冠梁、腰梁大样图
• 泄水孔安全栏杆大样图
• 排水沟集水井大样图

附件详情

拟建建筑物地上7层，地下1层，拟采用的基础形式为桩基础；基坑深度为6~7米。基坑周边分布有管线及建筑物，基坑侧壁安全等级为一级。
【基坑支护】
1、土钉墙：土钉墙坡面采用80厚喷射砼挂网护面，网筋8@200×200，基底采用注浆加固处理。
2、桩锚：支护桩桩径1.0m，桩中心距2.0m。桩间设置一排锚杆，锚杆锁定在2[20槽钢腰梁上。B3C段采用悬臂桩，冠梁降至地面以下1.5m，桩间土采用80厚喷射砼挂网护面，网筋8@200×200。
3、截排水系统包括截水沟、排水沟、集水井以及坡面泄水孔，
26张，编制于2013年。

土钉基坑支护剖面

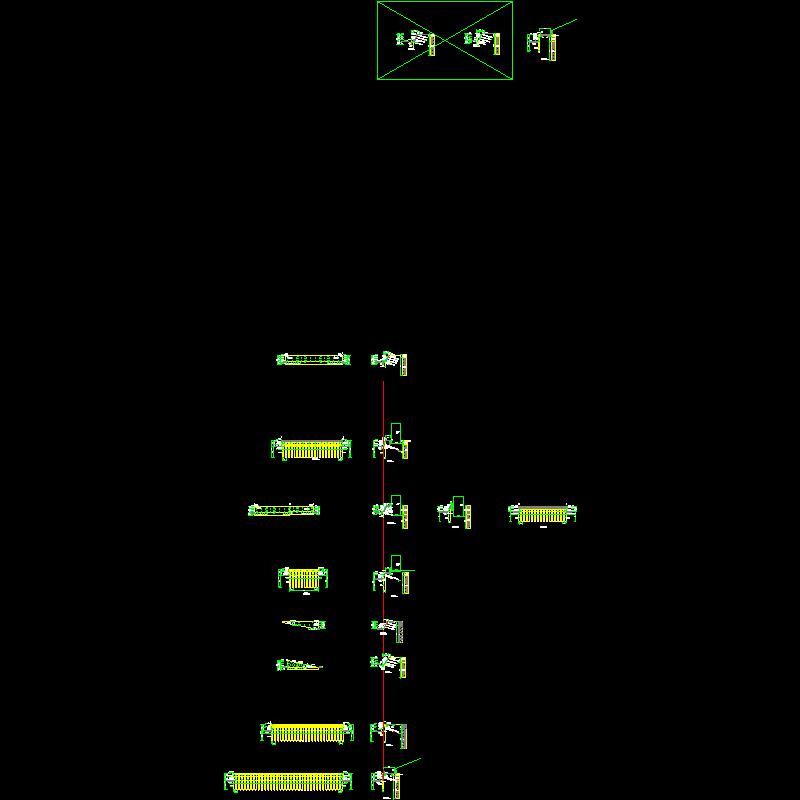

基坑支护立面

桩锚基坑支护

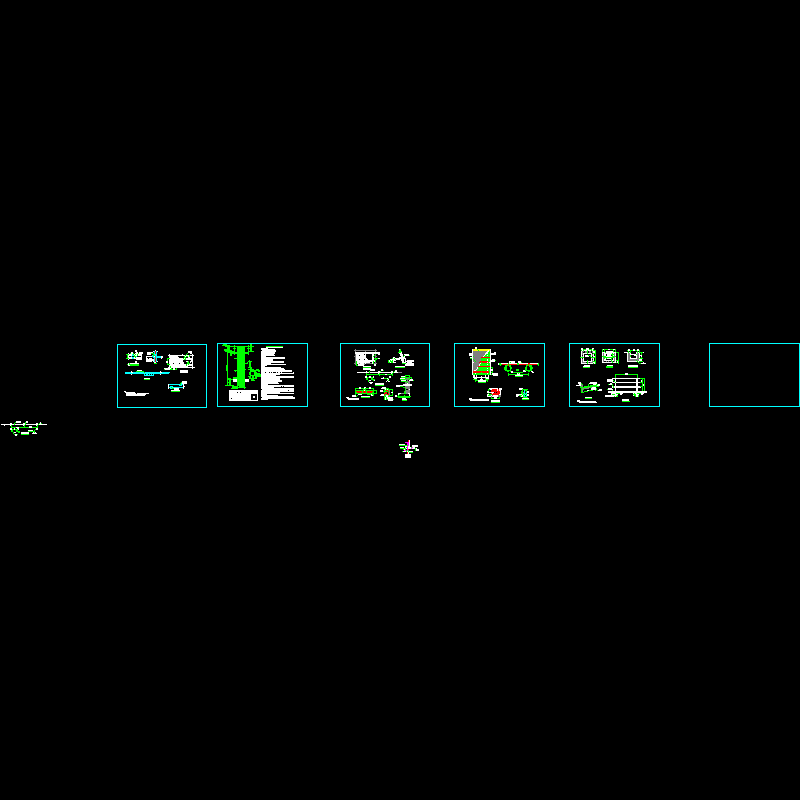

g-基坑支护平面布置图2013-e017-01_t3.dwg

g-大样图2013-e017-01_t3.dwg

g-立面图断面图2013-e017-01_t3.dwg

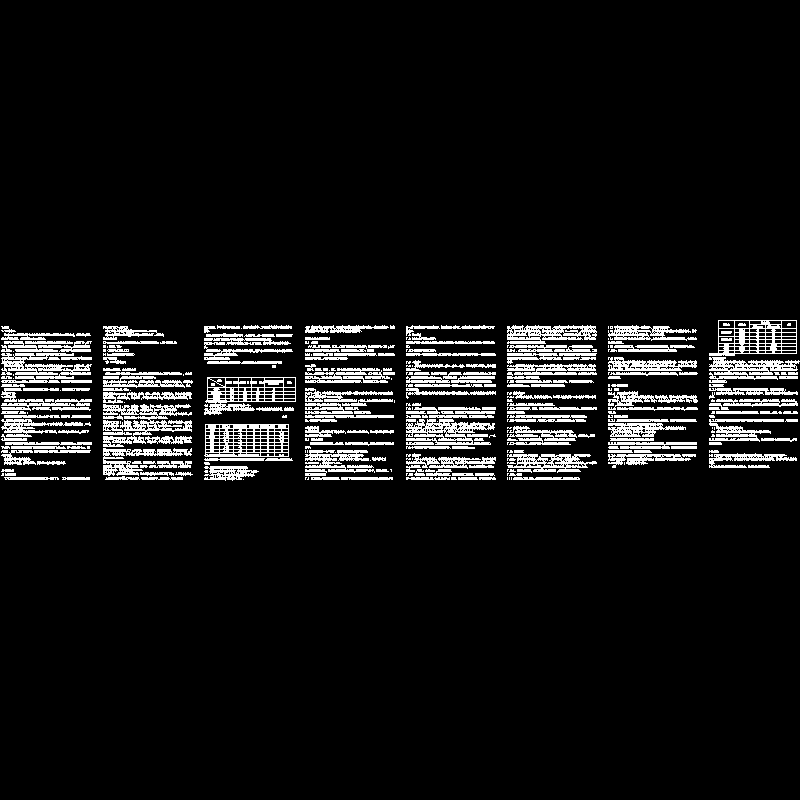

g-设计说明2013-e017-01_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
