[CAD图]项目围护结构（钻孔灌注排桩三轴水泥土搅拌桩）(dwg)

kangkang · 发表于 2020-6-22 21:35:55

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

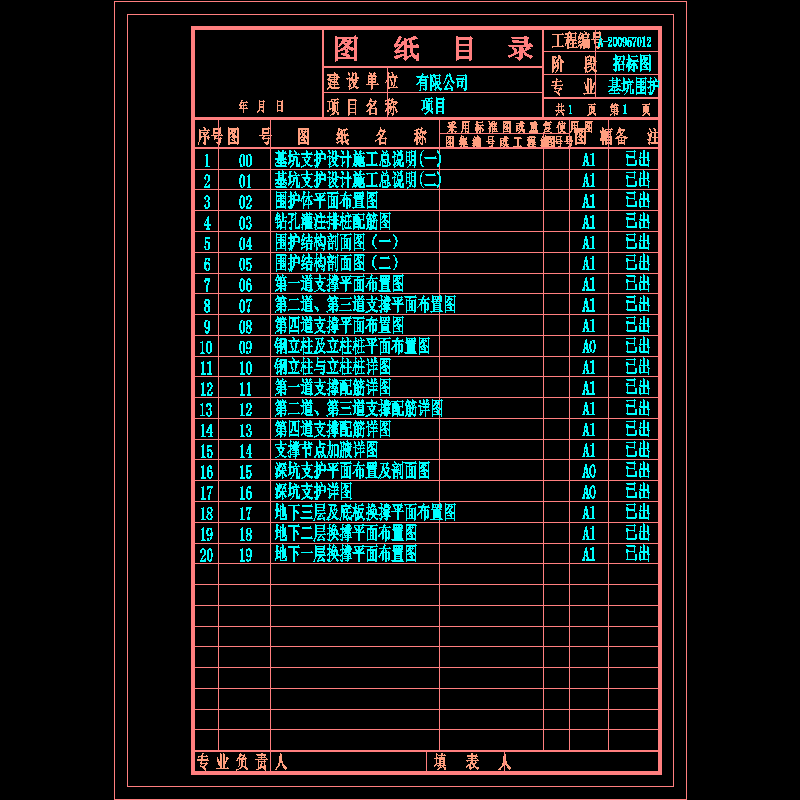

附件详情

基坑围护体设计施工总说明
围护体平面布置图
钻孔灌注排桩配筋图
围护结构剖面图
第一道支撑平面布置图
第二道、第三道支撑平面布置图
第四道支撑平面布置图

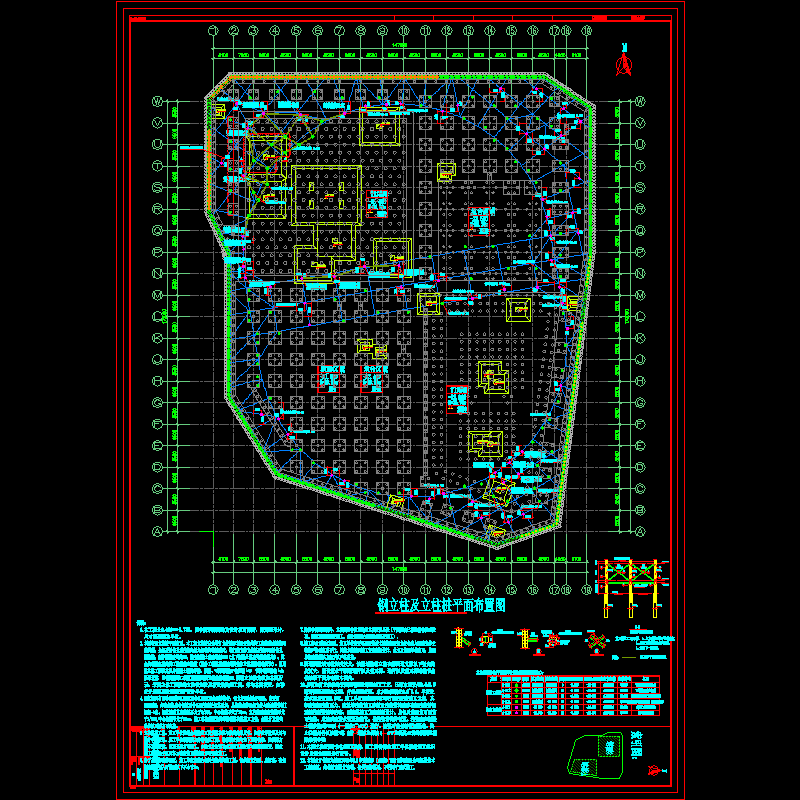

钢立柱及立柱桩平面布置图

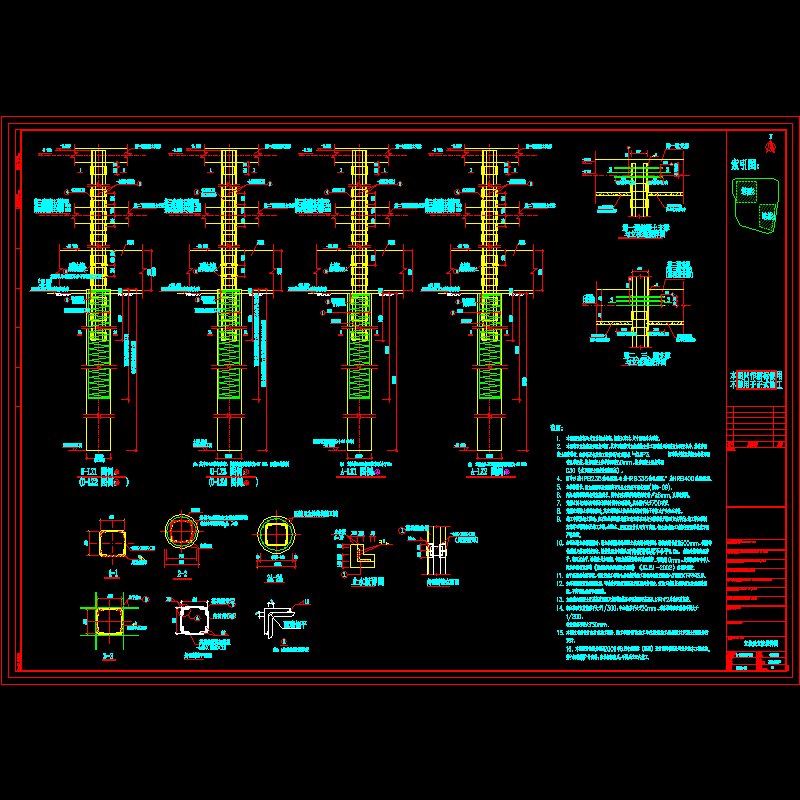

钢立柱与立柱桩详图
第一道支撑配筋详图
第二道、第三道支撑配筋详图
支撑节点加腋详图
深坑支护平面布置及剖面图
深坑支护详图
地下三层及底板换撑平面布置图
地下二层换撑平面布置图
地下一层换撑平面布置图

附件详情

设计概况
1.除特别注明外，下文及施工图中所标注的标高均为设计相对标高，标高以米计，尺寸以毫米为单位。
2.该项目±0.000= 3.750m，自然地坪相对标高约为-2.200。该项目基坑面积约23470m2/，基坑总延长米约为591m。一号塔楼基础底板厚度2000mm，二号塔楼基础底板厚度5500mm，周边基础承台高度1500mm，裙楼普遍区域基础底板厚度600mm。考虑基底垫层厚度200mm，基坑开挖深度分别约为一号塔楼区域20.7m，二号塔楼区域24.2m，地下室周边区域20.2m，裙楼普遍区域19.3m。
3.本基坑工程采用整体顺作法的设计方案，基坑围护体采用钻孔灌注排桩结合三轴水泥土搅拌桩，基坑普遍区域竖向设置四道钢筋混凝土水平支撑，二号塔楼区由于基础底板厚度大，其基坑相对普遍区域落深较大，该落深区域采用钻孔灌注围护桩结合一道水平钢支撑进行支护。
4.围护结构布置具体参见相关围护设计施工图。
注：仅供招标使用，不作正式施工用

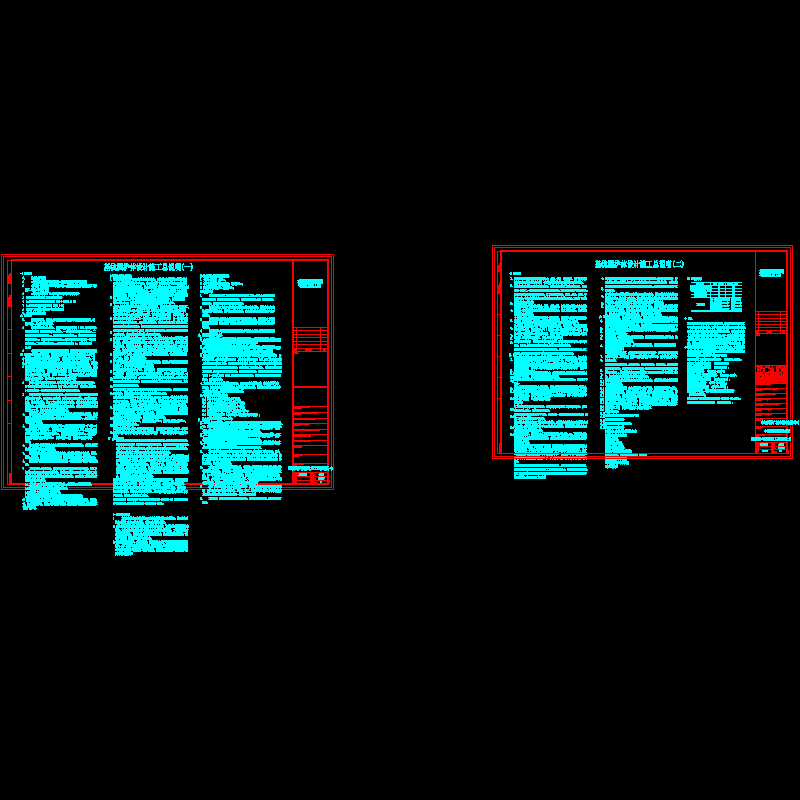

基坑围护体设计施工总说明

深坑支护平面布置及剖面图

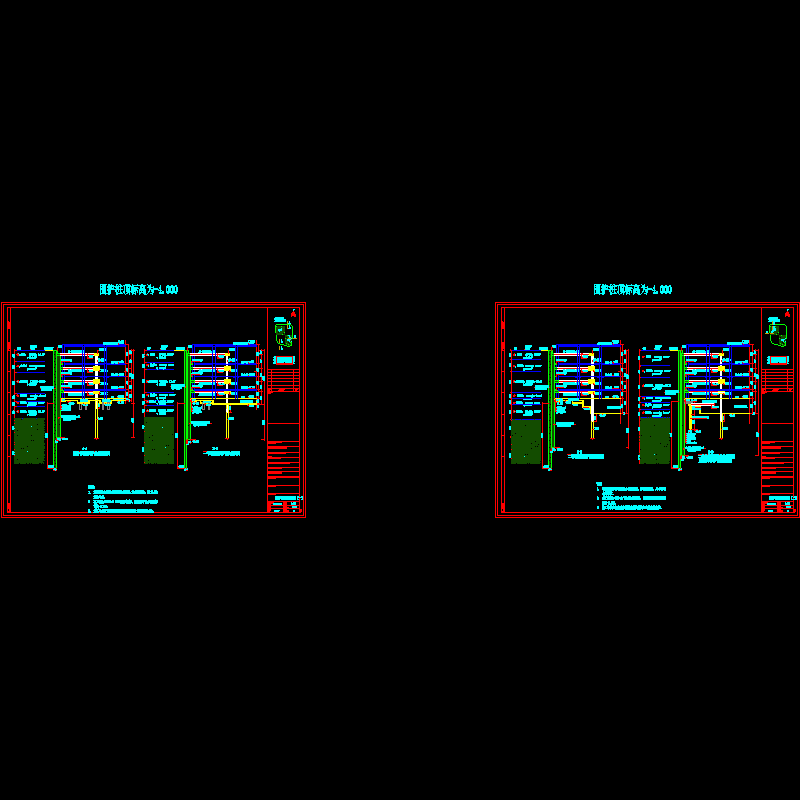

围护结构剖面图
