高层办公楼钻孔灌注桩CAD施工大样图（嵌岩桩）(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

檐高：78.9米
地下室埋深：14.2米
抗震设防烈度：7度
设计阶段：施工图
桩基设计等级：甲级
桩型：嵌岩桩
桩径：Φ1100，Φ800
进入持力层深度：Φ1100桩不小于5米，Φ800桩不小于0.5米
桩身混凝土：水下C35
施工工艺：钻孔灌注桩

编制于2013年11月，含桩位布置图及设计大样图共2张。

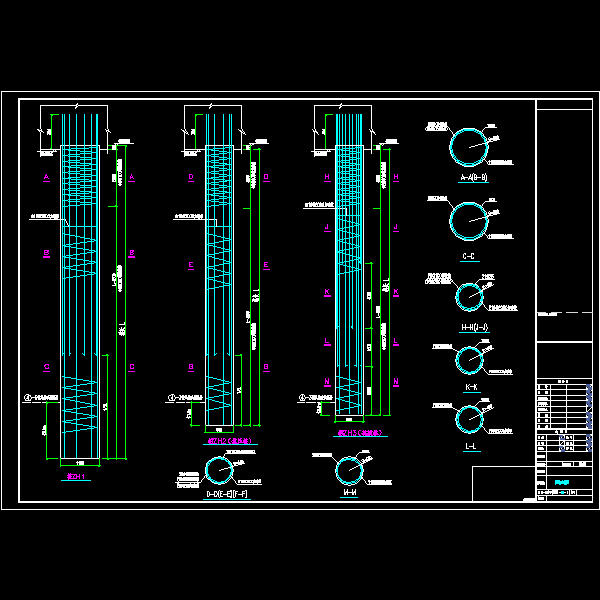

桩基配筋设计大样图

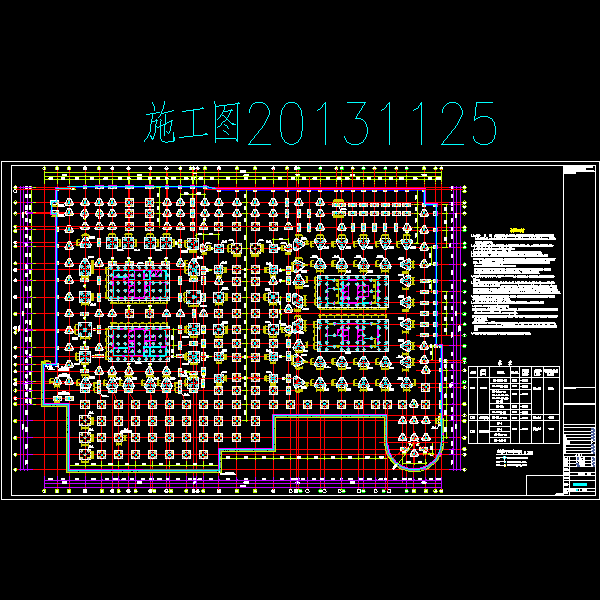

桩位图.dwg

桩大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-31 07:19:50上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
