深基坑支护桩加角撑支护CAD施工图纸（搅拌桩止水帷幕）(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本基坑支护结构采用钻孔灌注桩加单层支撑的支护型式。支护桩采用ф600@900钻孔灌注桩；冠梁采用900×700钢筋混凝土梁；支撑体系采用钢筋混凝土支撑，主撑断面500×650。基坑采用ф700双轴水泥深搅桩进行止水，采用双排错位施工，邻桩中心距1000。

基坑支护 平面布置图 ，节点详图 ，2张

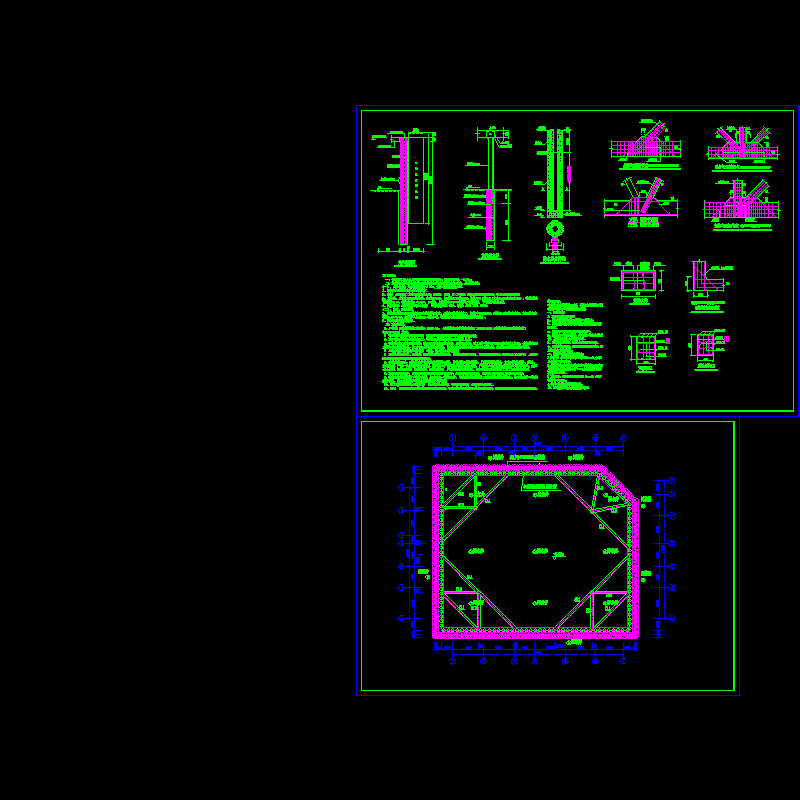

基坑支护平面布置图

支护桩及立柱桩详图

支撑节点详图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
