土钉墙结合排桩深基坑支护CAD施工图纸（附基坑计算书）(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、 设计依据
• 二、 项目概要
• 三、 设计原则
• 四、 工程地质条件
• 五、 基坑围护方案
• 六、 基坑排水和防渗措施
• 七、 基坑施工 及开挖要求
• 八、 其他施工要求
• 九、 基坑监测
• 十、 应急措
• 附录：
• 1. 工程地质资料
• 2. 计算书

附件详情

地块设一层地下室，工程桩为冲击钻孔灌注桩，基坑开挖深度3.23m～4.73m，局部深5.73m。基坑遇到土层主要为填土、圆砾；基坑底部主要以圆砾为主，该层土透水性较好，需考虑降排水或止水措施。基坑设计采用土钉墙支护，局部排桩加固，深井降水。
【基坑支护设计】
1、锚管采用焊接钢管，钢管外径48mm，壁厚2.5mm，从基坑边壁2.5m开始沿管长方向每隔0.6m设置一个出浆孔。土钉面层为C20喷射混凝土，挂网喷射砼厚80mm。深井成孔采用冲抓钻成孔,有效孔底标高外围深井-12.0m,电梯井处深井-14.5m。
14张图，附设计说明及基坑支护设计计算书，编制于2011年。

基坑支护平面布置

基坑支护剖面图

自流深井详图

排桩支护

土钉墙基坑支护

围护设计图.dwg

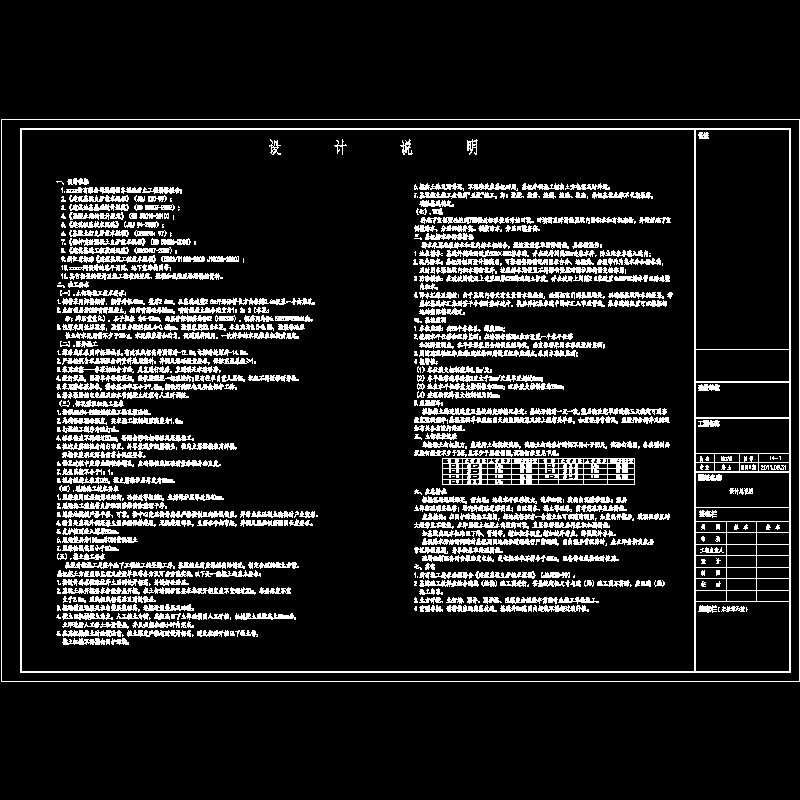

设计总说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
