9米深基坑土钉墙支护CAD施工图纸（设计计算）(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

拟建工程由4幢10～13层住宅用房和临街商业店铺及附属设施组成，设两层地下室。基坑周边有市政管线及浅基础建筑一座。基坑计算深度为8.30～9.30m；电梯井坑中坑深为2.30m。 基坑工程 安全等级为一级。
【工程地质】
①层：素填土（mlQ），②层：卵石（alQ3），③层：含粘性土碎石（pl-dlQ3），④1层：强风化砾岩（K2t），④2层：中风化砾岩（K2t ）。
拟建场地勘察深度以浅地下水主要为浅部的孔隙潜水，局部微承压。
【支护方案】
基坑支护设计采用放坡 土钉墙方案。土钉锚管采用焊接钢管，钢管外径48mm，从基坑边壁2.5m开始沿管长方向每隔0.6m设置一个出浆孔。土钉面层为C20喷射混凝土，挂网喷射砼厚100mm。
该项目降水采用管井围降的方法，在基坑外围布置围降抽水管井，用以疏干和降低地下水水位。基坑外侧放坡区地表设100厚C20防水砼面层，避免地表水大量流入基坑。
7张图，另含设计说明及基坑支护计算书、 基坑降水 计算书，编制于2010年。

锚管锁定示意图

基坑围护 平面布置图

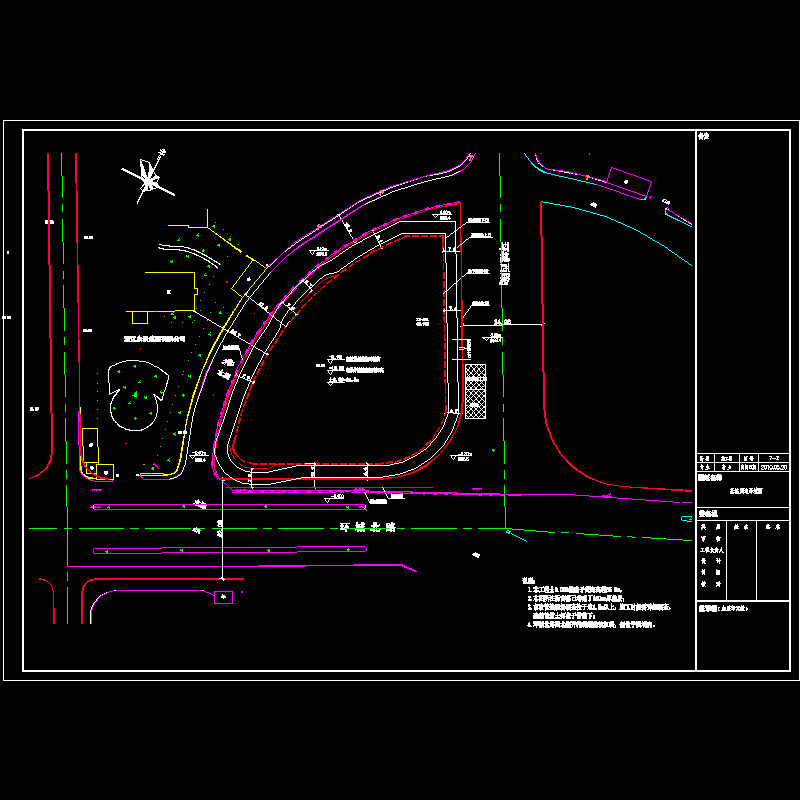

周边环境图.dwg

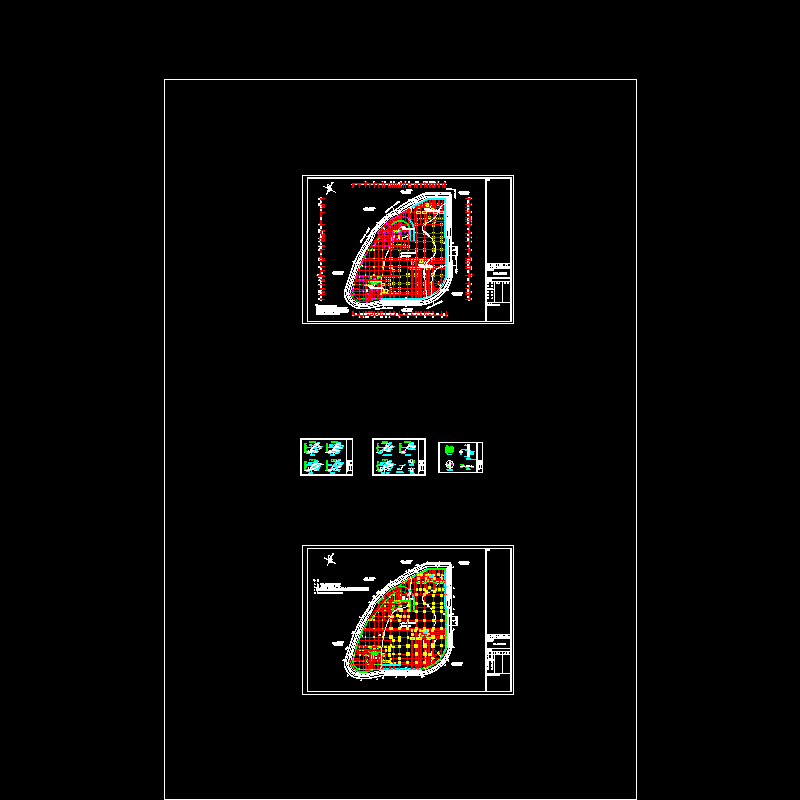

围护平面布置图、剖面图.dwg

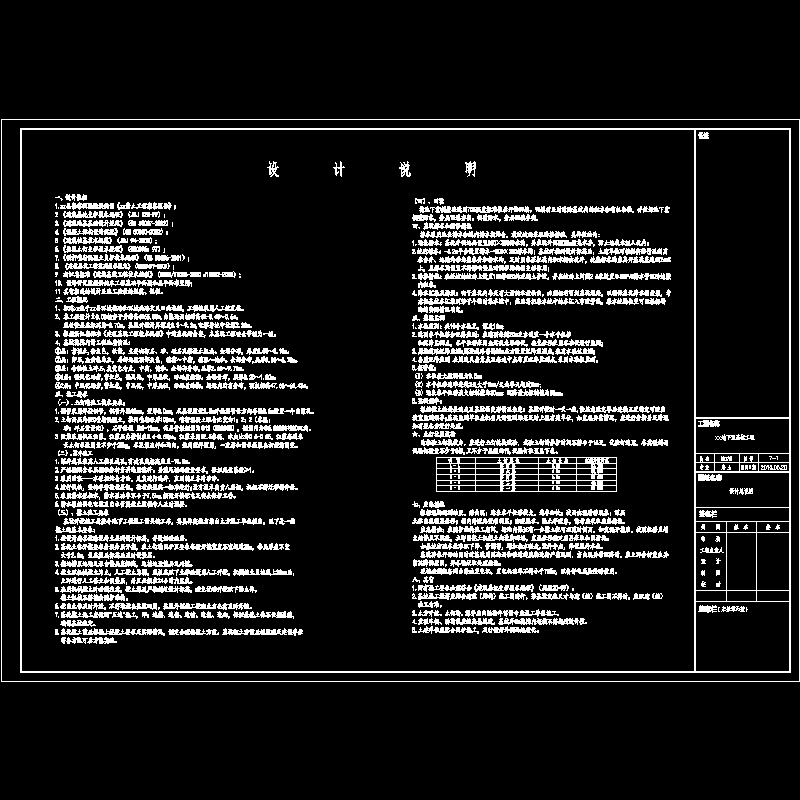

说明书.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
