17米深基坑土钉墙结合桩锚支护CAD施工大样图(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑支护设计施工总说明
• 基坑支护结构 平面布置图
• 基坑周边建筑物及地下室边线定位图
• 基坑支护结构监测平面布置图
• 基坑周边地质钻孔布置图
• 基坑降排水平面布置图
• 基坑支护剖面图
• 支护桩大样图，冠梁配筋图，预应力锚索腰梁大样图

附件详情

拟建场地中透水砂层广泛分布，而且比较深厚，基坑开挖面基本上在粗砂层中，粗砂层透水良好，地下水量较大，并且具有微承压性，因此需要采取可靠的止水措施。基坑开挖深度11.5米/17.5米，基坑侧壁支护安全等级为一级。
【基坑支护设计】
基坑支护采用钻孔桩 三轴搅拌桩止水帷幕 2~4道预应力锚索结合上部放坡土钉墙支护的建筑结构形式。
钻孔灌注桩设计桩径800mm/1200mm，间距1000mm/1400mm；止水帷幕采用650mm三轴搅拌桩，搭接300mm；预应力锚索采用4～5X75钢绞线。
21页，编制于2011年。

基坑支护剖面图

基坑支护剖面图

预应力锚杆腰梁大样

基坑支护桩、止水帷幕大样图

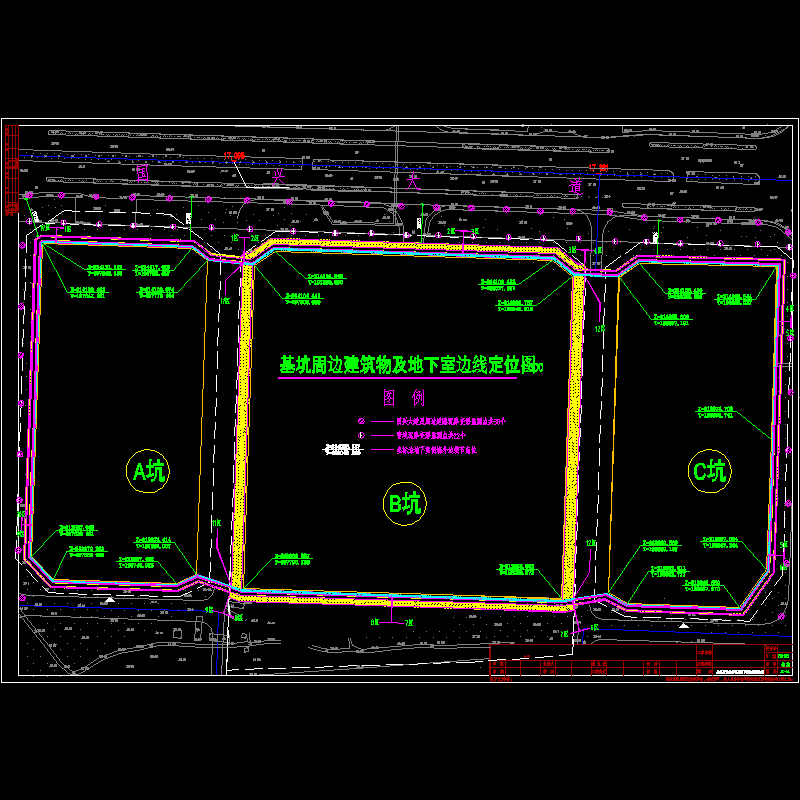

基坑周边建筑物图.dwg

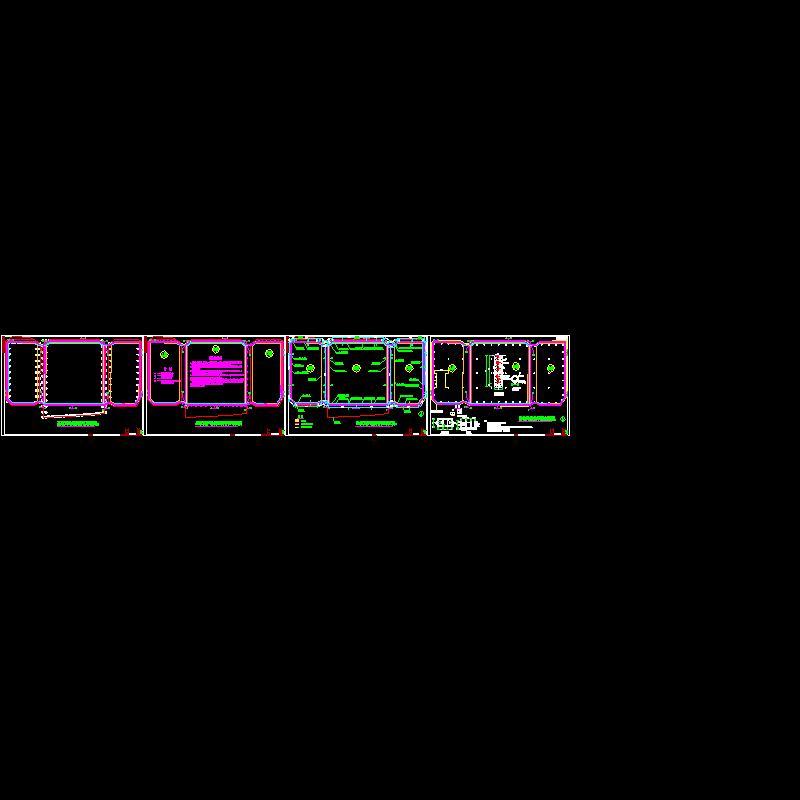

基坑平面布置图.dwg

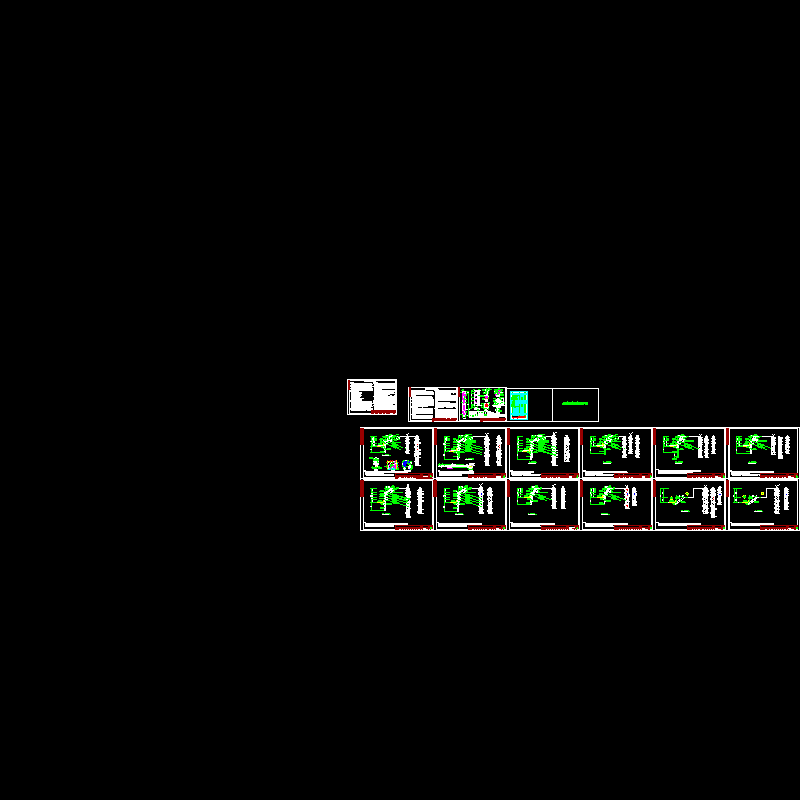

基坑支护结构剖面2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
