深基坑土钉墙支护及管井降水CAD施工大样图(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目除南侧东侧基坑局部采用土钉墙支护方案。其余采用自然放坡 构造喷面支护方案。 基坑降水 采用砂管井降水，并在基坑四周每隔25m设置一个500×500×600的集水井，用砖砌护壁。。基坑排水在顶部设排水沟和硬化地面，阻止地表水流向基坑内，硬化地面采用60厚C20混凝土宽度不小于2000。基坑外四周设置400×300的排水沟（沟边及沟底浇筑厚100mmC15碎石砼），以排除天然来水、地表水及基坑内抽取的水。
5页，编制于2012年。

植筋支护

土钉大样图

降水井封井、止水详图

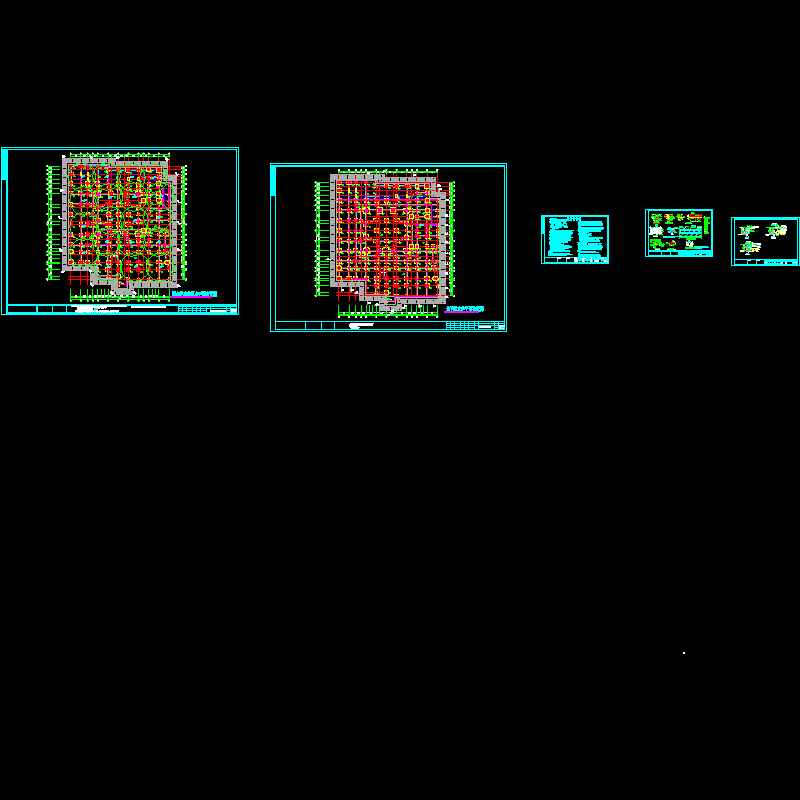

第 1 张图
