制药厂消防水池及水泵房基坑支护大样图cad平面布置图及剖面图

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为： 制药厂消防水池及水泵房基坑支护图纸2018 ，格式为CAD，。

一、项目概要：

1. xx制药有限公司易地改造项目建设总占地面积65881m2。分两期建设：一期主要建设内容一车间、二车间、前处理提取车间、动力中心、危险品库、酒精罐区、门房等。建筑面积约53000m2。拟建建筑物单柱最大荷载约9000kN，基础形式采用桩基础。
2. 该项目±0.00=23.55m，地面整平标高按22.5m（-1.05m）考虑。
3. 本次基坑设计范围为一期消防水池及水泵房基坑设计，基坑成长方形，单个水池尺寸为10mX25m,共两个。水池底板面标高-13.35m，筏板厚800mm，垫层100mm,基坑普挖底标高-14.25m,开挖深度13.20m。支护桩沿筏板边界外扩300mm，故基坑支护周长140.4m，开挖面积769.76m2；水泵房基底标高(-7.35m)，开挖深度6.3m,基坑开挖面积963.2m2,支护周长150.28m。
4. 场地为农田果林，杂草丛生，地形较平坦,实测钻孔孔口标高为21.25～22.92m，属剥蚀低丘垄岗地貌单元，目前场地北侧及东侧为项目开发空地，南侧约16.7m为已建城市道路，东侧约20.5m已建城市道路。

二、基坑支护条件：

1. 基坑重要性等级：二级。
2. 基坑设计使用时限：6个月。
3. 变形控制值：支护结构水平变形控制控制标准：δ≤50mm；地表沉降变形S≤40mm。
4. 基坑超载限值：坡顶:0~2m，超载q1=0.0kPa；2~8m，超载q2≤15.0kPa;8~20m超载q3≤30.0kPa。放坡平台超载限值：BCD段超载q3≤30kPa,其余段平台超载q1=0.0kPa。

三、相关图片：

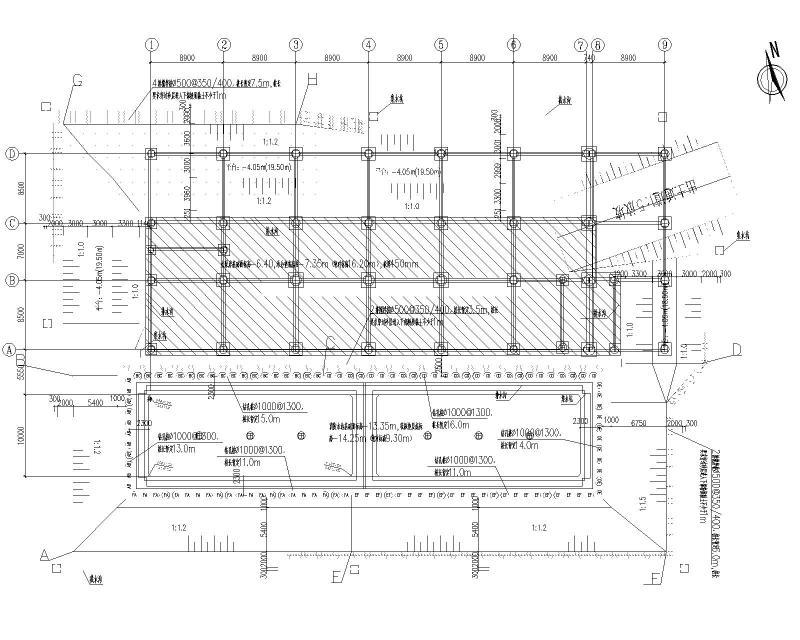

基坑支护平面布置图

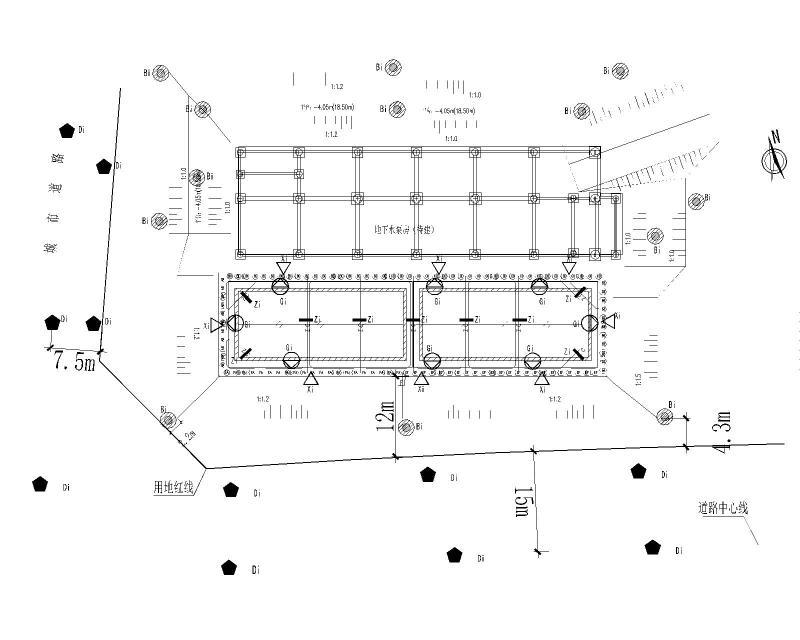

基坑周边环境及监测点

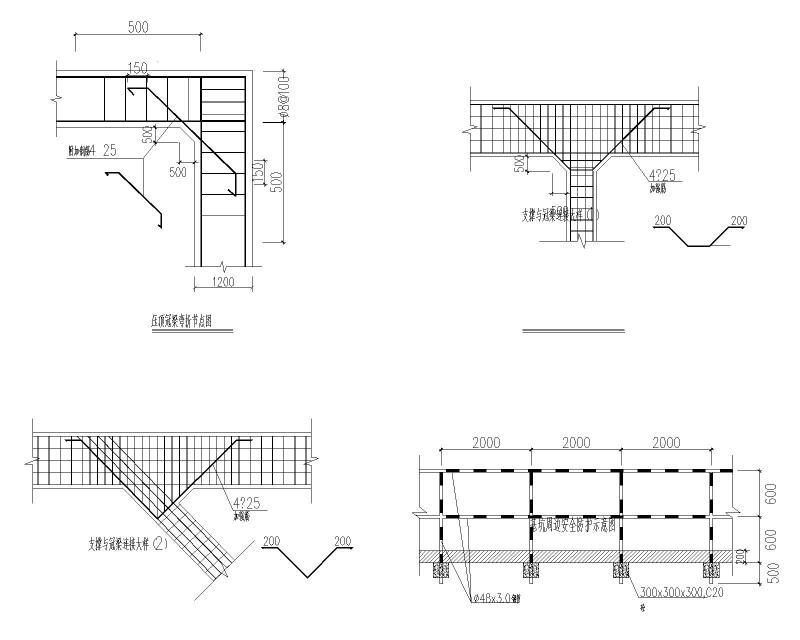

节点大样图

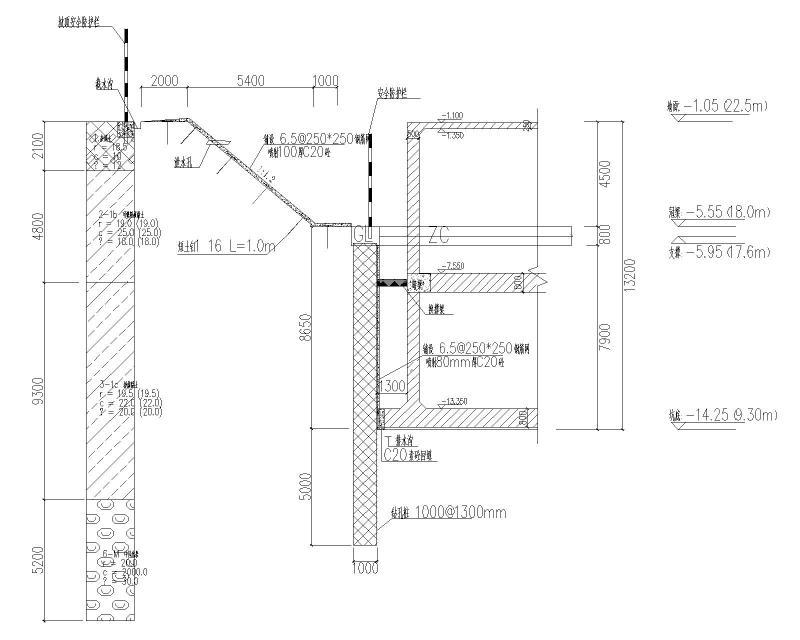

支护剖面图

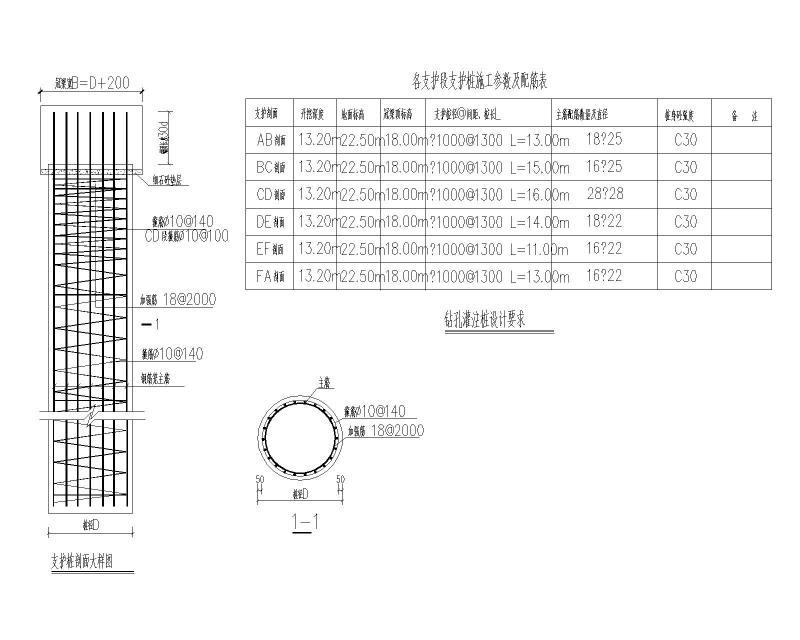

支护桩配筋大样图

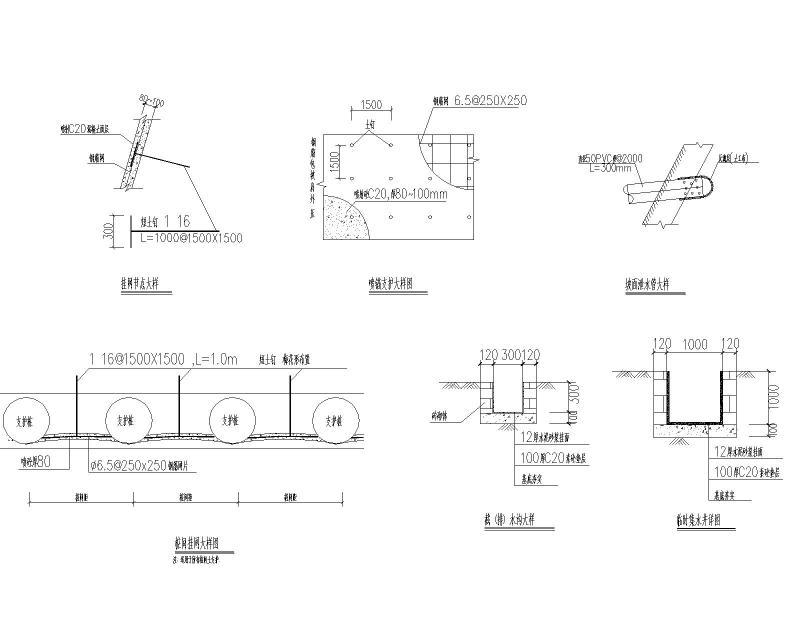

基坑支护大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
