一份下停车场基坑锚索边坡支护及监测设计CAD大样图(平面布置图)(dwg)

kkhuihui77 · 发表于 2020-7-31 06:21:54

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

五、边坡支护设计
1、1-1剖面：边坡平均开挖深度为8.0m左右，采用放坡联合锚杆支护方式，采用1：0.3放坡开挖，自上而下打入5排HRB335钢筋锚杆，锚杆长度10m,间距1.5m×1.5m,剖面采用双向HRB335钢筋网12@200×200，剖面喷射C20混凝土，详见支护剖面1-1…………
七、土方开挖的要求
1、边坡土方的开挖必须配合锚杆及喷射混凝土面层施工，边坡须分层、分段开挖，挖一层，锚杆施工一层，锚杆施工完成一层24小时后才可进行下一层土方的开挖…………
九、支护结构及周边环境监测
2、变形观测应在边坡施工前测得稳定的初始值，且不少于两次，变形观测应在边坡开挖当日起实施，边坡开挖期间，相邻两次的观测时间不宜超过两天，也可以通过开挖深度来确定观测时间间隔。边坡开挖结束一个月后观测间隔时间不宜超过七天…………
包含CAD图：
设计总说明
边坡平面布置图
锚杆平面布置图

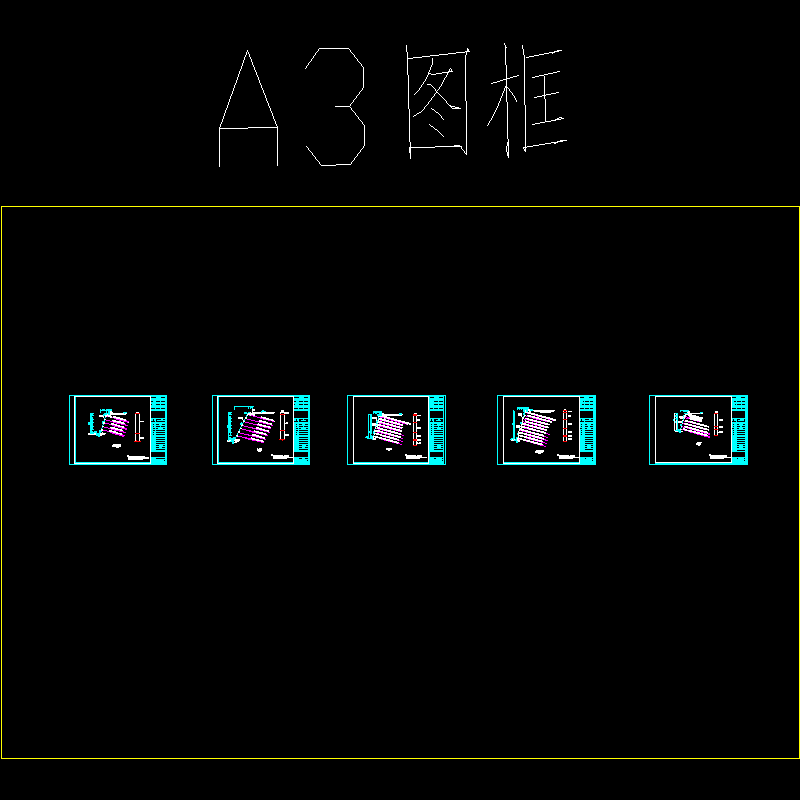

1-1(7-7)剖面图
2-2剖面图
3-3剖面图
4-4(5-5)剖面图
6-6剖面图

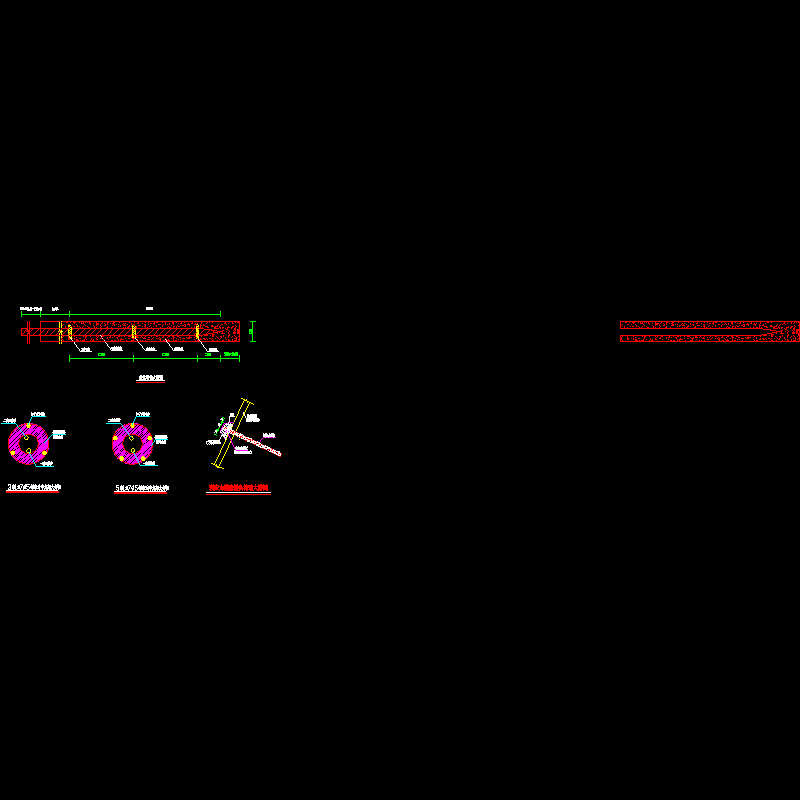

锚杆制作大样图

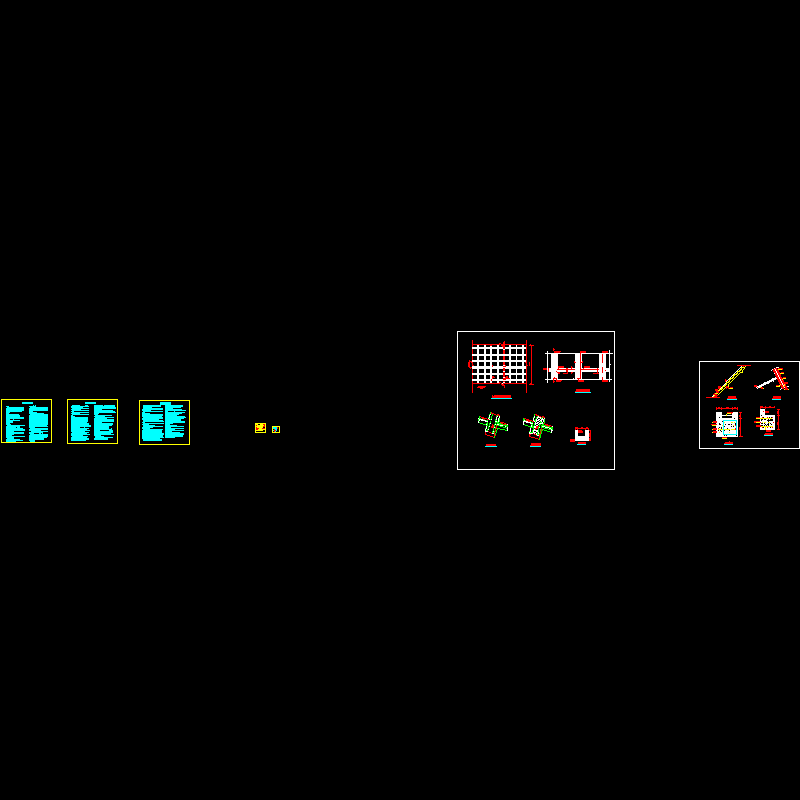

格构梁平面布置图
格构梁大样图
沉淀池、排水沟等大样图
监测点布设平面图
锚索制作大样图
编制于2008年共20张
