基坑支护降水及CFG桩复合地基CAD施工大样图(平面布置图)(dwg)

[复制链接]

0

主题

0

帖子

1593

积分

超级版主

Rank: 8Rank: 8

积分
1593
发表于 2020-6-22 21:36:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 基坑支护设计说明
  • 基坑支护总平面图
  • 基坑支护正立面图
  • 基坑支护剖面图
  • 基坑支护详图1
  • 降水井设计说明
  • 降水井 平面布置图
  • 降水井结构大样图
  • CFG桩设计说明
  • CFG桩平面布置图
  • CFG桩剖面大样图

附件详情

基坑支护采用二支点排桩 素喷混凝土的联合支护体系;排桩采用螺旋钻孔压灌混凝土桩,锚杆采用加筋水泥地锚;排桩直径0.6m,桩长17.5m,桩间距1.2m,冠梁尺寸0.7m×0.5m。
地下水类型为孔隙潜水,稳定水位埋深4米~4.3米左右,世纪水位降低值为10.5米,采用深井井点降水。抽水井深32米,井径0.7米。
地基处理采用CFG桩复合地基加固,桩径0.6米,初选桩长20米,采用螺旋钻机成孔。
18张图,编制于2007年。

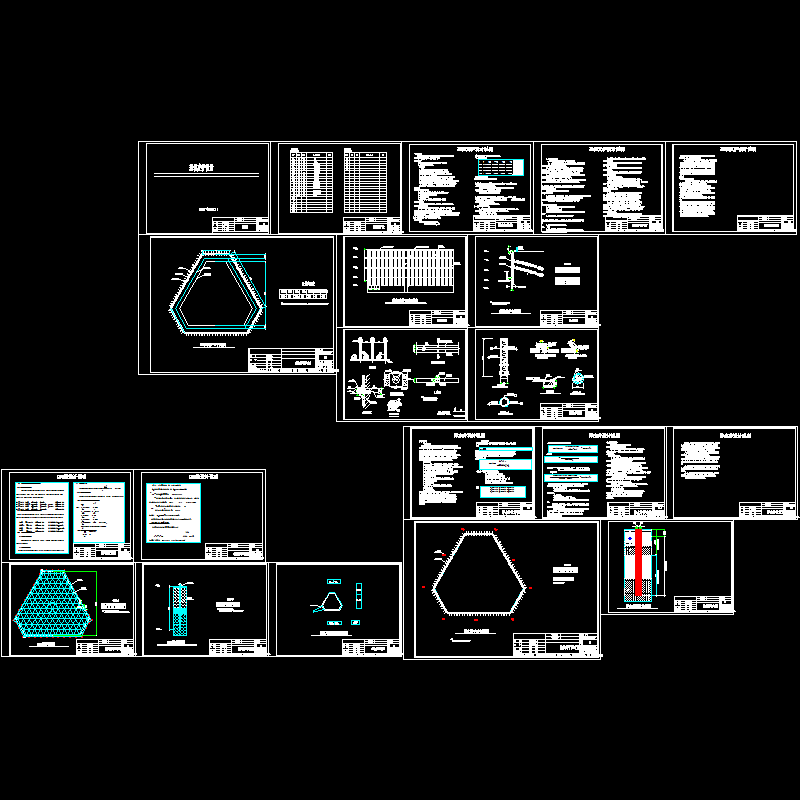

基坑支护剖面图

节点详图

降水井结构大样图

cfg桩复合地基 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:36:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ew1scc2dw0w10f2e.zip

525.65 KB

售价: 100 积分    赚积分
