某工程室外地坪为深度回填土，使用后地坪出现沉陷开裂，采用砂石桩复合地基处理。桩径400mm，可采用振动沉管、锤击沉管或冲击成孔等成桩法工艺,不得采用取土的成桩工艺.处理后的复合地基的承载力特征值fspk≥70KPa。压缩模量Es≥4.2MPa。砂石垫层铺设采用级配砂石回填压实至混凝土刚性垫层底，夯填度不得大于0.9,碎石最大粒径≤30mm。
【设计依据】
建筑地基处理技术规范 JGJ 79-2012及有关施工验收规范
1页。

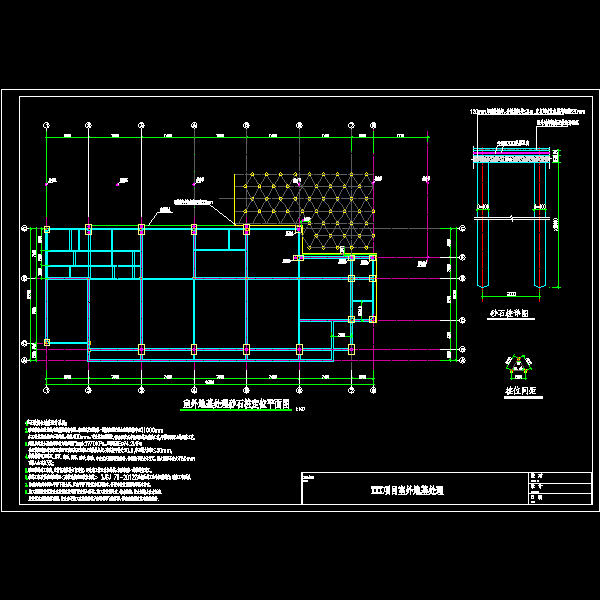

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
